4. À l'avant de l'armoire, installez les plaques de support des rails 10-32 sur les
rails gauche et droit de l'armoire.
a. En positionnant le côté imprimé de la plaque face à vous, alignez et
introduisez les deux broches dans les trous du rail de l'armoire.
b. Concernant les plaques de montage en rack des baies J4200 et J4400,
introduisez une vis 10-32 dans le trou inférieur, puis serrez. Concernant la
baie J4400, introduisez une vis 10-32 supplémentaire dans le trou supérieur.

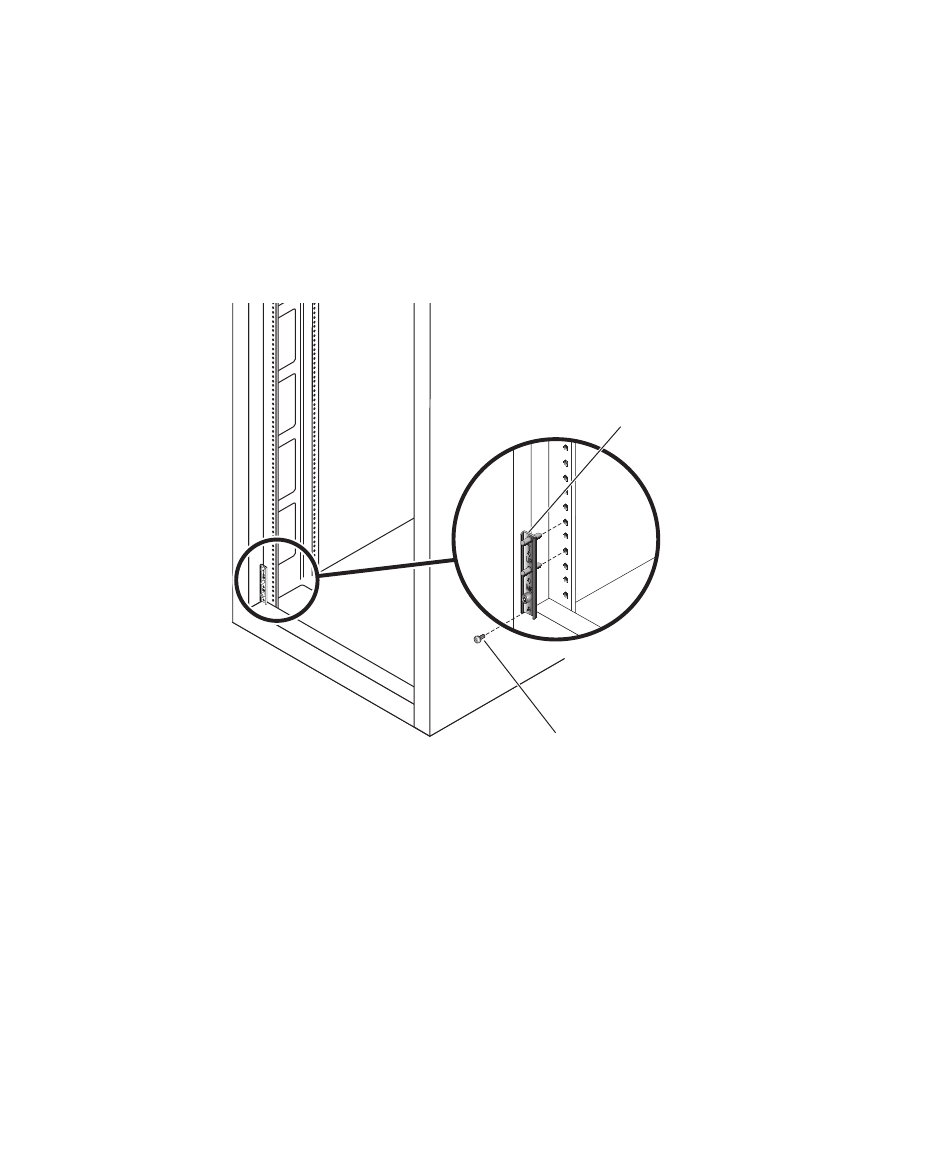

Fixation des plaques de support de rail au rail de l'armoire (J4200)

FIGURE 2-7
5. Pour une plus grande facilité d'installation, fixez les rails gauche et droit
depuis l'arrière de l'armoire. (Voir
pour le rail gauche :
a. Disposez l'avant du rail à l'intérieur de l'armoire et faites correspondre les
trous du rail avec les deux broches de la plaque de support du rail avant.
b. Réglez la longueur du rail en fonction de la taille de l'armoire.
Veillez à aligner le bord du rail de sorte que les trous de montage situés à
l'avant se trouvent face à ceux situés à l'arrière de l'armoire.
c. Alignez et introduisez la broche du rail arrière dans le trou du rail de
l'armoire.
Vis 10-32
FIGURE 2-8
Chapitre 2 Installation des rails et des plateaux dans des armoires
Plaque de
support du rail
.) Suivez la procédure ci-dessous
43
