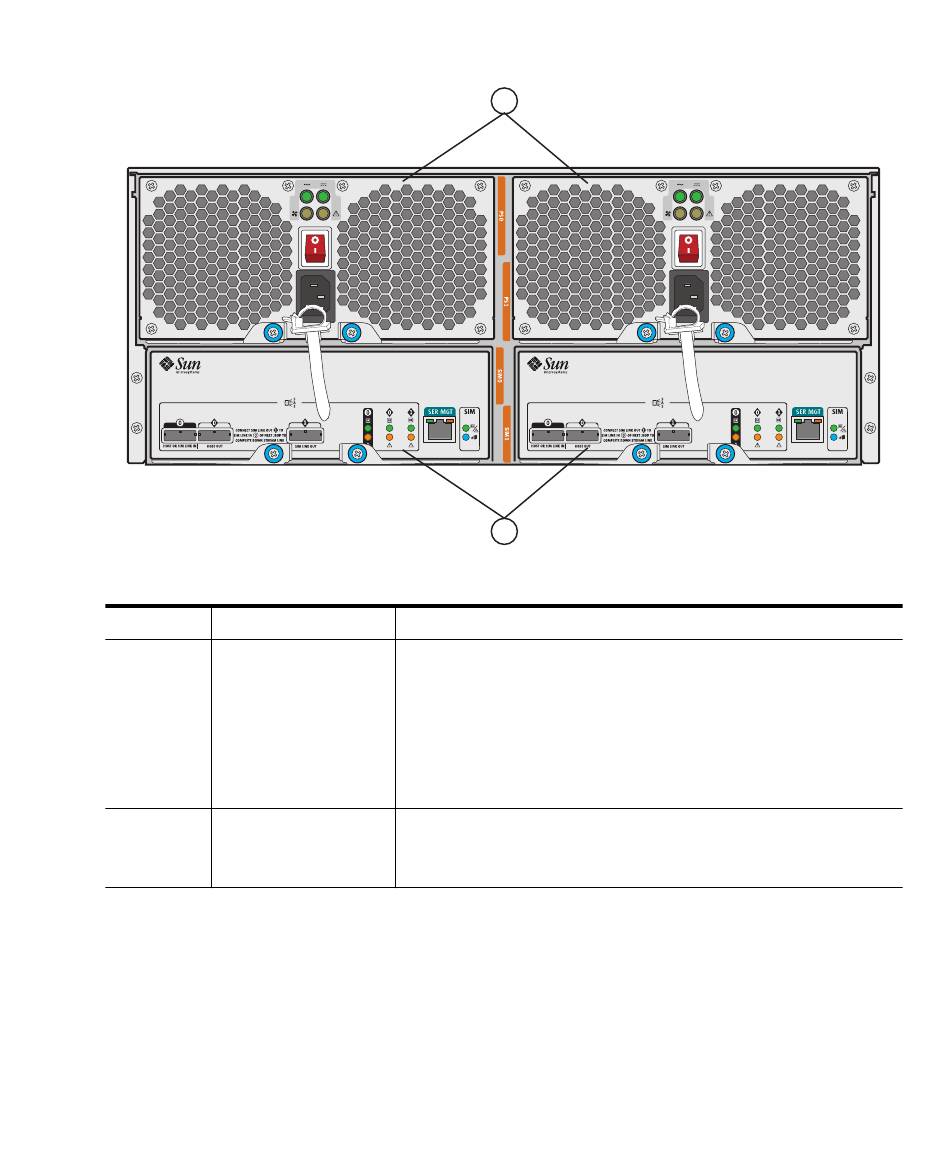

FIGURE 1-10
Légende de la figure
ID Composant
1 Modules SIM
Modules
2
d'alimentation
Composants de la baie de disques J4400 accessibles par l'arrière
Deux cartes SIM (SAS Interface Module) amovibles.
Chaque carte est dotée d'un port d'entrée de liaison SIM
ou hôte, d'un port de sortie hôte, d'un port de sortie de
liaison SIM et d'un port RJ-45 permettant d'accéder à la
console série (réservée au personnel du support technique
de Sun). Les cartes SIM sont identifiées par la mention SIM
0 (carte de gauche) et SIM 1 (carte de droite).
Deux modules d'alimentation amovibles avec ventilateurs
intégrés. Le module d'alimentation 0 se trouve à gauche et
le module d'alimentation 1 à droite.
Chapitre 1 Présentation des baies de disques Sun Storage J4200/J4400
1
2
Description
15
