3. Répétez l'étape 2 à l'arrière de l'armoire afin d'installer les deux dernières
plaques de support de rail M6.

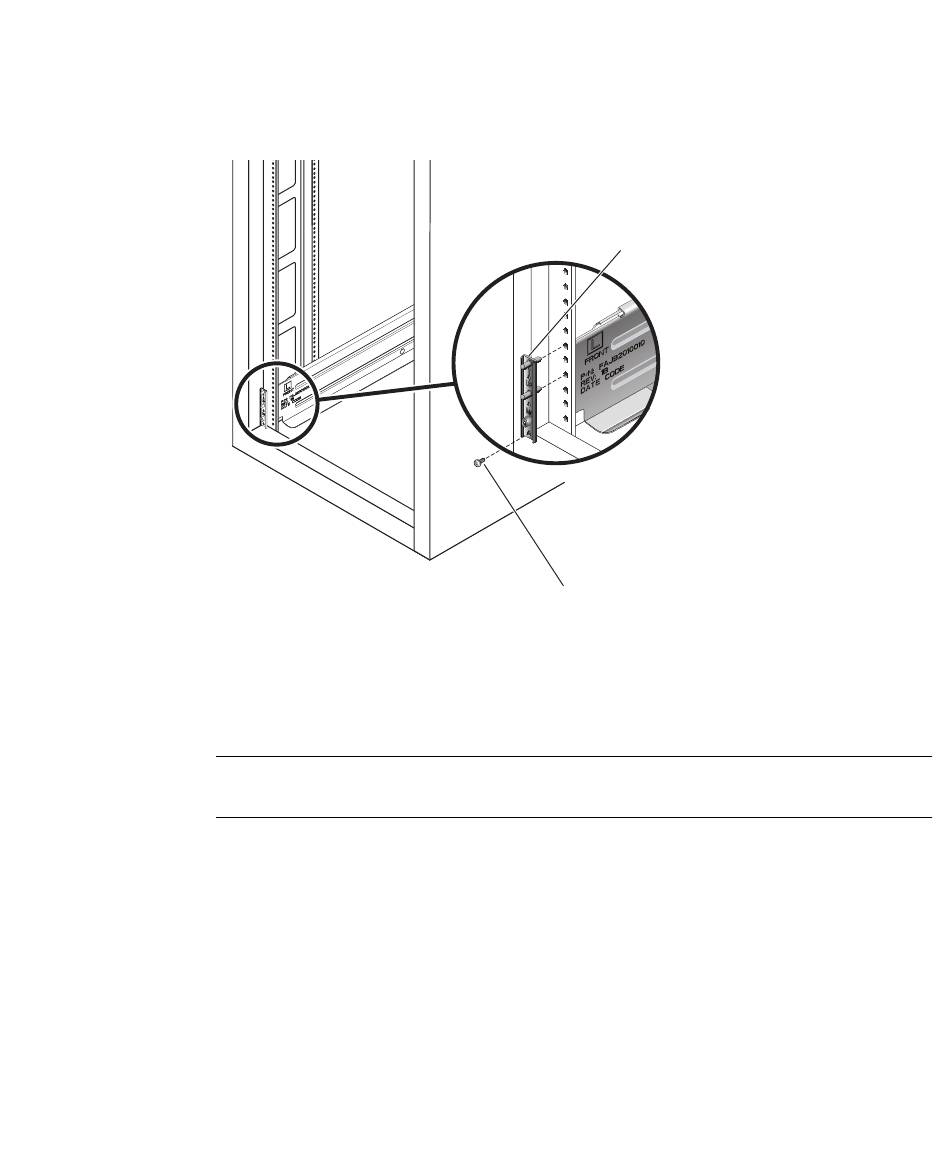

Fixation des plaques de support au rail de l'armoire d'une baie J4200

FIGURE 2-3
4. Pour une plus grande facilité d'installation, fixez les rails gauche et droit depuis
l'arrière de l'armoire. Suivez la procédure ci-dessous pour le rail gauche :
a. Disposez l'avant du rail à l'intérieur de l'armoire et faites correspondre les
trous du rail avec les deux broches de la plaque de support du rail avant.
Remarque – Les rails sont identifiés L (left pour gauche), Front (Avant) et Rear
(Arrière), et R (right pour droit), Front (Avant) et Rear (Arrière). (Voir
b. Réglez la longueur du rail en fonction de la taille de l'armoire.
Veillez à aligner le bord du rail de sorte que les trous de montage à l'arrière se
trouvent face à ceux de la partie avant de l'armoire.
c. Faites correspondre les deux trous du bord du rail avec les deux broches de
la plaque de support du rail arrière.
d. Introduisez une vis 8-32 dans les deux premiers trous (dans les quatre
positions pour une baie J4400). Serrez chacune de ces vis au moyen du
tournevis cruciforme n˚2 de façon à fixer le rail au rack.
e. Recommencez la procédure de
Vis M6
l'étape a
Chapitre 2 Installation des rails et des plateaux dans des armoires
Plaque de
support du rail
à l'étape d pour le rail droit.
.)
FIGURE 2-1
37
