Composants De La Baie De Disques J4200 Accessibles Par L'arrière - Sun Microsystems Sun Storage J4200 Guide D'installation

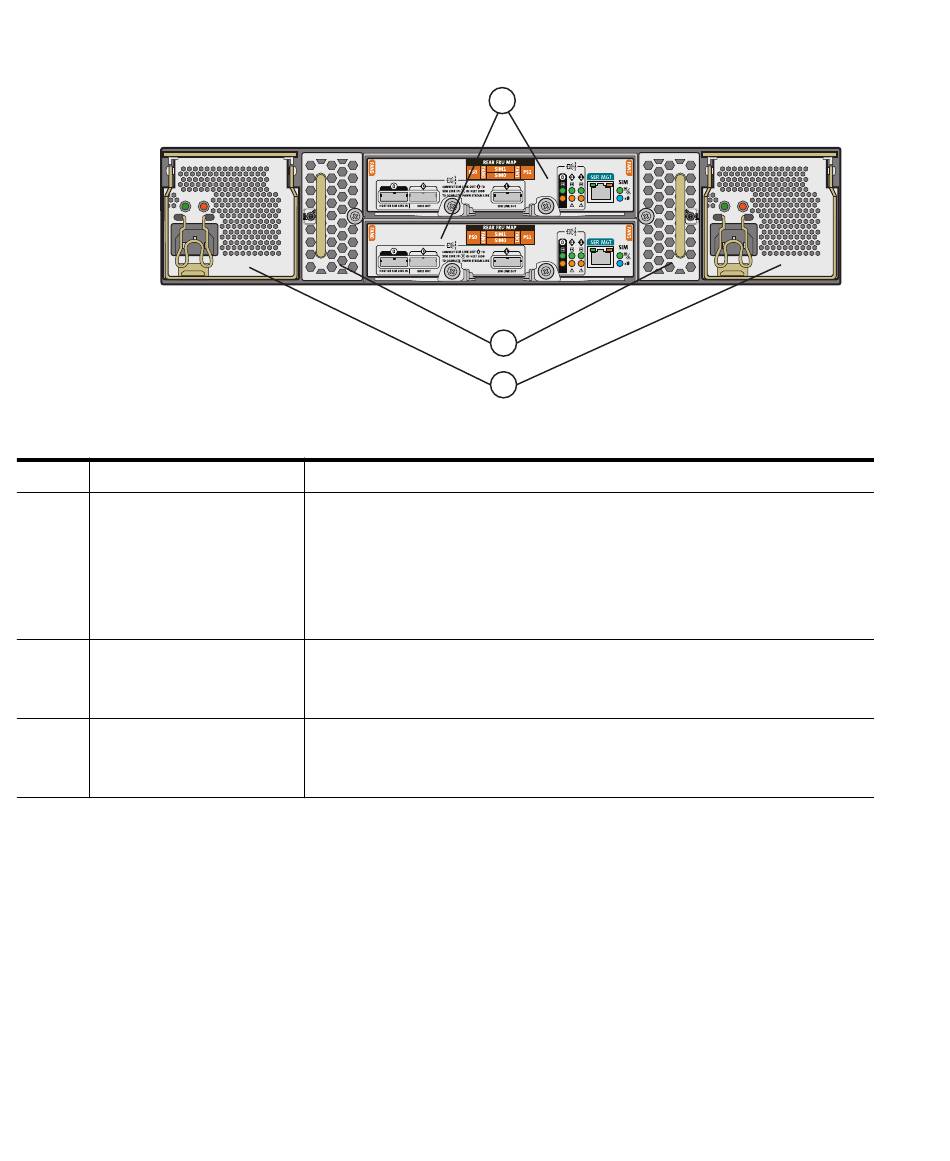

FIGURE 1-9
Légende de la figure
ID Composant
1 Modules SIM
2 Modules de ventilation
Modules
3
d'alimentation
14 Guide d'installation matérielle des baies de disques Sun Storage J4200/J4400 • Mai 2008
Composants de la baie de disques J4200 accessibles par l'arrière
Deux cartes SIM (SAS Interface Module) amovibles. Chaque carte
est dotée d'un port d'entrée de liaison SIM ou hôte, d'un port de
sortie hôte, d'un port de sortie de liaison SIM et d'un port RJ-45
permettant d'accéder à la console série (réservée au personnel du
support technique de Sun). Les cartes SIM sont identifiées par la
mention SIM 0 (carte inférieure) et SIM 1 (carte supérieure).
Deux modules de ventilation et de refroidissement amovibles.
Le module de ventilation 0 se trouve à gauche et le module de
ventilation 1 à droite.
Deux modules d'alimentation amovibles avec ventilateurs
intégrés. Le module d'alimentation 0 se trouve à gauche et le
module d'alimentation 1 à droite.
1
2
3
Description
