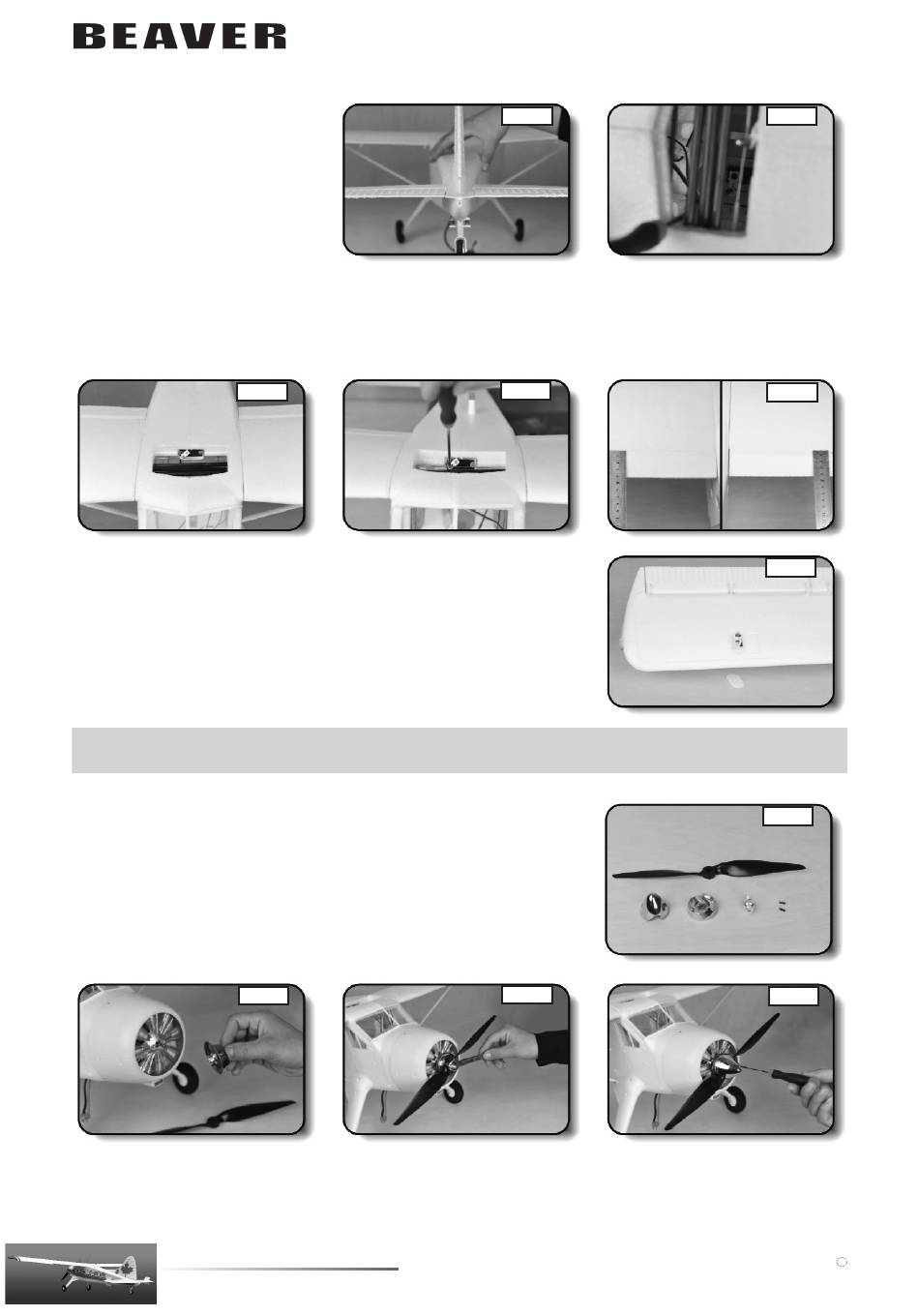

Photo 30 : Vérifier que
l'empennage de profondeur
soit horizontal.
Photo 31 : Verrouiller les vis du
connecteur de tringlerie.
Photo 32 : Positionner le servo de flap comme indiqué sur la photo.
Photo 33 : Mettre les flaps en position horizontal et verrouiller la vis du connecteur de
tringlerie.
Photo 34 : Faire attention que l'inclinaison du volet droit et gauche soit identique.
Photo 35 : Mettre le servo d'aileron en position neutre puis
verrouiller la vis du connecteur de tringlerie.
Lorsque ces différentes étapes sont terminées, débrancher la
batterie du variateur et mettre l'émetteur en position OFF.

MONTAGE DU CONE ET DE L'HELICE

Photo 36 : Accessoires nécessaires :
- Hélice
- Adaptateur d'hélice
- Cône + support d'hélice
- Vis taraudeuse M2.5x10 (2 pcs)
Photo 37 : Insérer l'adaptateur d'hélice sur l'arbre moteur.
Photo 38 : Installer le support d'hélice puis mettre l'hélice en place. Sécuriser le tout à l'aide
de l'écrou jusqu'au blocage complet de l'hélice.
Photo 39 : Positionner le cône sur l'hélice puis sécuriser le cône à l'aide des vis M2.5x10.
32
37
30
33
38
- 8 -
31
34
35
36
39
