CARACTERISTIQUES / TECHNISCHE DATEN :
Envergure / Spannweite :
Longueur / Gesamtlänge :
Surface alaire / Tragflügelinhalt :
Charge alaire / Tragflügelbelastung :
Poids / Gewicht :
Equipement RC :
- Moteur : Brushless outrunner diam. 36 /Kv 900
- Hélice : 8x7
- Variateur : 30 Amp (2 à 3 S Li-Po)
- Servos : 6 servos (Ailerons x 2 / Flaps x 2 / Direction x 1 /
Profondeur x 1) // couple 1,8 kg/cm // vitesse 0,18S/60°)
Equipement RC recommandé :
- Accu recommandé : 3S 11,1V 2200 mAh (20C) minimum (non
inclus)
- Radio 5 voies mini (T3423 ou JRXG6)
- Chargeur Wizard X6S (T1234)
- Colle époxy (CY705)
FONCTIONS RC / RC FUNKTIONEN :
Direction
Profondeur
Ailerons
Régime Moteur
Heruntergeladen von
manualslib.de

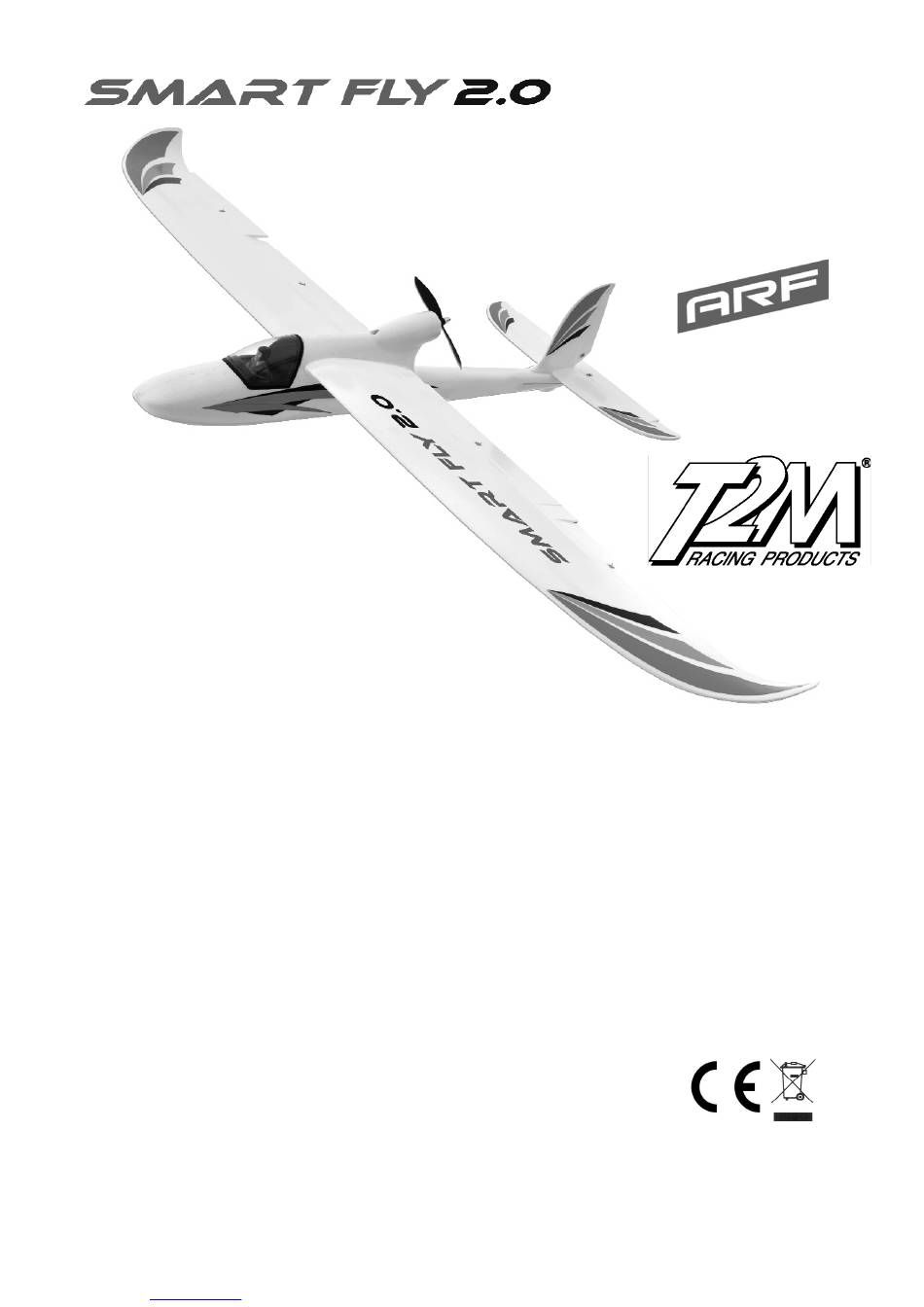

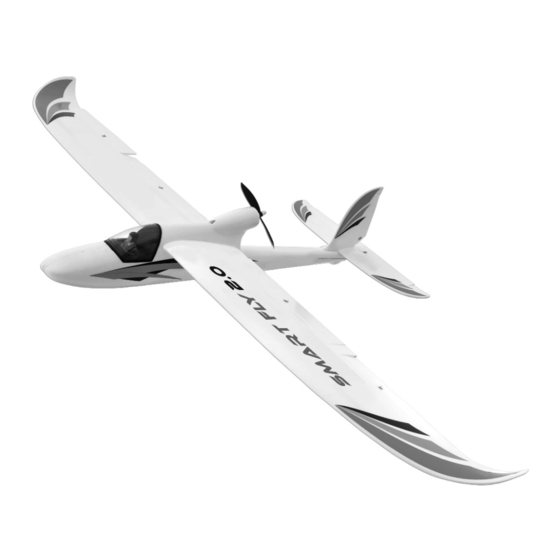

AVION RC ELECTRIQUE 3 AXES
3 ACHS RC ELEKTROFLUGMODELL
www.t2m-rc.fr
Handbücher-Suchmachiene
2 000 mm
1 080 mm
2
46,3 dm
environ
29,2 gr/dm2
1 350 g
RC Anlage:
- Motor : Brushless Outrunner Durchm. 36/900 Kv
- Luftschraube: 6x7
- Flugregler: 3A (2 bis 3S LiPo)
- Servos: 6 Servos (Querruder x2)
Flaps x2/ Seitenruder x1/ Höhenruder x1/ Stellkraft 1.8/ kg/cm/
Stellzeit 0.18s/60°
Empfohlenes RC Zubehör (nicht inbegriffen)
- Empfohlener Akku: 3S 11.1V 2200 mAh 20C Minimum
- 5 Kanal RC Anlage Minimum (T3423 oder JR XG6)
- Wizard X6S Schnellladegerät (T1234)
- Epoxy Kleber (CY705)
Seitenruder
Höhenruder
Querruder
Motordrehzahl
T4404
Publicité
Manuels Connexes pour T2M SMART FLY 2.0
Sommaire des Matières pour T2M SMART FLY 2.0
- Page 1 - Radio 5 voies mini (T3423 ou JRXG6) - Wizard X6S Schnellladegerät (T1234) - Chargeur Wizard X6S (T1234) - Epoxy Kleber (CY705) - Colle époxy (CY705) FONCTIONS RC / RC FUNKTIONEN : Direction Seitenruder Profondeur Höhenruder Ailerons Querruder Régime Moteur Motordrehzahl www.t2m-rc.fr Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 2 Age minimum recommandé : 14 ans Ceci n’est pas un jouet mais un véritable modèle réduit. Hinweis ! Dies ist kein Spielzeug sondern eine echtes RC Flugmodell. Nicht geeignet für Kinder unter 14 Jahren. - 2 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 3: Allgemeine Sicherheitshinweise
7. Ich werde mein RC Flugmodell niemals vor Zuschauern fliegen, bevor ich es perfekt beherrsche. 8. Ich werde niemals über eine Zuschauermenge fliegen. 9. Ich werde mein RC Flugmodell immer mit den in Deutschland zulässigen Funkfrequenzen für den Betrieb von RC Flugmodellen betreiben. - 3 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 4: Montage Du Modele / Montage
Fixation du gouvernail : appliquer une petite Zusammenbau der Leitwerke quantité de colle époxy dans l’emplacement creux du stabilisateur. Einbau des Seitenleitwerks. Geben Sie etwas Epoxy Kleber in die Mulde am Rumpf. - 4 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 5 Verbinden Sie das Ruderhorn mit dem Anlenkungsgestänge eine der Flügelhälften ein. und verwenden Sie hierzu das zweite Loch. Wiederholen Sie diesen Vorgang nochmal beim Flap sowie für den zweiten Tragflügel. - 5 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 6 (A) et serrer fortement à l’aide d’un axe inséré dans le trou du cône. Befestigen Sie die Luftschraube wie auf dem Bild gezeigt. Bringen Sie das Befestigungsteil (A) an und ziehen Sie dieses anhand einer Welle im Konus fest. - 6 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 7 Contrôleur Brushless Brushless Regler Servo de profondeur VOIE 2 VOIE 3 Höhenruderservo Kanal Kanal VOIE 4 Servo de direction Steuerungsservo Kanal Récepteur (non inclus) Empfänger (nicht inbegriffen) DECORATION / DEKORATION - 7 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 8 Der Schwerpunkt des Modells befindet sich 75 mm vom Tragflächenbeginn. Richten Sie den Akkupack entsprechend aus. Prüfen Sie vor jedem Flug unbedingt den Schwerpunkt des Modells! - 8 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 9 Hélice / Luftschraube Gestänge Verbindung Motor Halterung T4404/12 T4404/10 T4404/11 Cordon Y Moteur Brushless Servos / Servos Brushless Motor Y Kabel T4404/14 T4404/13 Clés d’aile Stickers / Dekorsatz Tragflügel - Verbindungsteile - 9 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 10 NOTE / NOTIZEN - 10 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 11 NOTE / NOTIZEN - 11 - COPYRIGHT T2M 2013 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 12 T2M Deutschland Winterbergstrasse 24a D-66119 SAARBRÜCKEN hobby@t2m.tm.fr www.t2m-rc.fr COPYRIGHT T2M 2013 LA REPRODUCTION SOUS QUELQUE FORME DE L’ENSEMBLE OU D’UNE PARTIE DE TEXTES, PHOTOS OU ILLUSTRATIONS SANS L’ACCORD ECRIT PREALABLE DE T2M EST STRICTEMENT INTERDITE. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
