56
FR
Raccordements parfaits

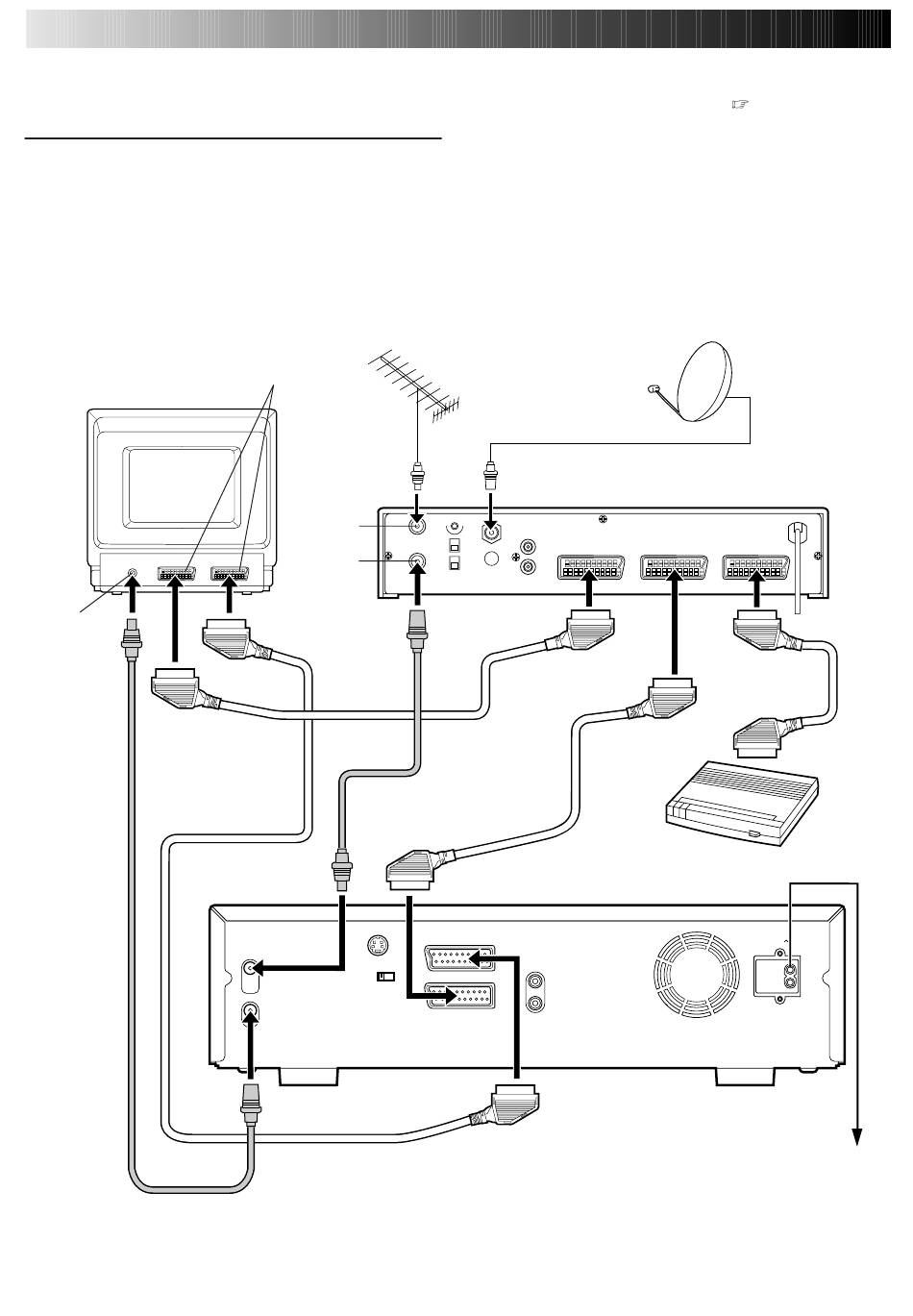

Voici un exemple de raccordement conseillé si vous
disposez à la fois d'un tuner satellite et d'un décodeur.
Raccordez le décodeur à la prise du tuner satellite, la prise AV1
IN/OUT à la prise du téléviseur, et la prise AV2 IN/DECODER à
la prise du tuner satellite. Puis raccordez le tuner satellite et le
téléviseur.
Arrière du téléviseur
EXT.1
Prise
d'antenne
RACCORDEMENTS DE SYSTEME (suite)
Prises d'entrée AV
à 21 broches
(péritélévision)
Câble d'antenne
TV
ANT. IN
RF OUT
EXT.2
S OUT
(DV/VHS)
ANT. IN
AV1 OUT
COMP. Y/C
RF OUT
REMARQUES:
● Régler "SELECTION AV2" sur "AUX." (
● Pour visionner une émission par le biais du tuner satellite,
sélectionnez le mode L-2 en appuyant sur les touches
NUMBER et/ou TV PROG de façon à faire apparaître "L-2" sur
le panneau d'affichage.
● Pour recevoir une chaîne cryptée, décryptez le signal à l'aide
du tuner satellite.
● Pour des détails, consultez les modes d'emploi de votre tuner
satellite et de votre décodeur.
Partie extérieure
Antenne
Câble satellite
TV
AV1 IN/OUT (L-1)
AUDIO
OUT
(DV/VHS)
L
R
AV2 IN/DECODER ( L-2 )
p. 54).
Tuner satellite
VCR
DECODER
Décodeur
AC IN
Arrière du magnétoscope
Prise secteur
