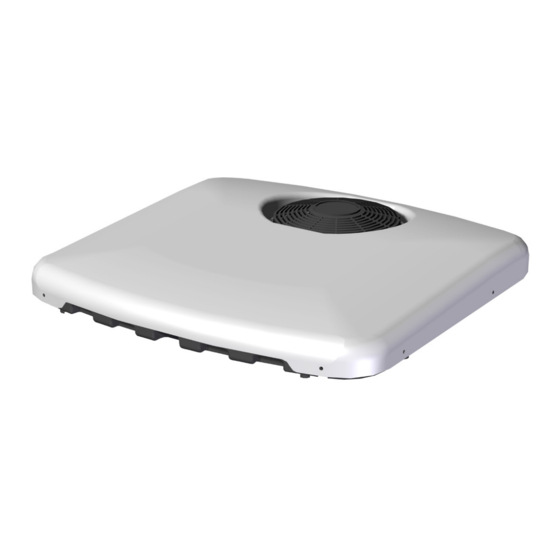

dirna Bergstrom Bycool Slim Fit Iveco Euro 6 Instructions De Montage

Masquer les pouces Voir aussi pour Bycool Slim Fit Iveco Euro 6:

Instructions de montage (64 pages)

Instructions de montage (68 pages)

Instructions de montage (52 pages)

page de 72

/ 72
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

SLIM FIT

Euro 6

Instrucciones de Montaje

Mounting Instructions

Instructions de Montage

Montageanweisungen

Istruzioni di Montaggio

Air conditioning for vehicles

Spanish

English

French

German

Italian

220AA35380

Sommaire des Matières pour dirna Bergstrom Bycool Slim Fit Iveco Euro 6

Page 1 Air conditioning for vehicles SLIM FIT Euro 6 Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian 220AA35380...
Page 2 Advertencias El personal instalador debe poseer una formación Atención suficiente en Aire Acondicionado de vehículos. dirna Bergstrom, s.l. queda exenta de Al instalar el equipo de aire acondicionado en el techo responsabilidad si se producen averías que procedan de una inadecuada manipulación ó instalación se debe proteger la parte superior de la cabina con un del equipo, ó...
Page 3 SLIM FIT Air conditioning for vehicles Desmontar tapa escotilla, los elementos de fijación y entregar al cliente (*). Junta EPDM 30 x 30 30 mm Quitar los residuos sobrantes adheridas al techo antes de pegar la junta EPDM. Pegue la junta EPDM 30x30 alrededor del hueco de escotilla (mirar el detalle para cortar los bordes finales de unión de la junta).
Page 4 SLIM FIT Air conditioning for vehicles 15 mm COMO CORTAR LA JUNTA EPDM PARA EVITAR FILTRACIÓN DE AGUA EN LA CABINA A- Pegar la junta, manteniendo 100 mm de papel protector por cada lado. B- Quita los dos piezas de papel. C- Pegue presionado ambos finales.
Page 5 SLIM FIT Air conditioning for vehicles Presentar consola centrar equipo desplazándole sobre la junta para que la consola quede en la ubicación de la consola original. Atención: Verificar por el exterior que las salidas de los desagües quedan por el exterior de la junta EPDM.
Page 6 SLIM FIT Air conditioning for vehicles Montar (4) hexágonos M-H de M4 en los insertos de la base de sujeción del panel interior de distribución de aire como se indica: - (2) hexágonos M4 L=13 en parte trasera. - (2) hexágonos M2 L=18 en la parte delantera. M4 L=18 M4 L=13...
Page 7 SLIM FIT Air conditioning for vehicles Posicionar soportes con tornillos 8/125x60, arandela plana Ø 8 y arandela grower Ø 8, intercalando separador L=10 entre el soporte y la base del equipo, roscando en los insertos centrales y traseros de la base y con tornillos 8/125x55, arandela plana Ø...
Page 8 SLIM FIT Air conditioning for vehicles Montar panel interior de distribución de aire sobre hexágonos previamente montados con los tornillos de sujeción del panel interior de distribución de aire reservados. No invertir posición del panel interior de distribución de aire. El canalizador debe hacer ajuste con la salida de aire del soplador.
Page 9 SLIM FIT Air conditioning for vehicles Roscar (4) tornillos M6x15 en roscas de sujeción de la consola original y colocar (4) tapones de tuerca.
Page 10 SLIM FIT Air conditioning for vehicles Instrucciones detalladas sobre la instalación del cableado de alimentación Conectar el cable de alimentación al equipo, fijarle al techo con soportes con adhesivo y bridas (A), pasar el cable por la parte trasera de la cabina por detrás del tubo de admisión fijándolo con soportes con adhesivo y bridas (B), después con la cabina abatida pasar cableado por debajo de la misma sujetándolo con abrazaderas de nylon a tornillos originales y con soportes con adhesivo y bridas (C), a continuación llevarlo hasta el desconectador...
Page 11 SLIM FIT Air conditioning for vehicles...
Page 12 SLIM FIT Air conditioning for vehicles Desmontar tapa (*) del desconectador y conectar cable Az de cable de alimentación. Conectar cable M de cableado de alimentación a tornillo original de toma de masa.
Page 13 SLIM FIT Air conditioning for vehicles VISTA EXPLOSIONADA MONTAJE Arandela goma Arandela goma Arandela plana Ø 6 Arandela plana Ø 6 (2) M6 M-H L=26 (2) M6 M-H L=85 suplemento Junta EPDM 30x30 techo cabina canalizador canalizador Panel interior de distribución de aire Separador L=5 Separador L=10...
Page 14 SLIM FIT Air conditioning for vehicles VISTA EXPLOSIONADA LATERAL HASTA LA FIJACIÓN DE LAS CONSOLAS hexágono Hexágono Junta EPDM 30x30 M-H L 85 M-H (L=26) Techo cabina Panel interior de distribución de aire Tapizado Soporte fijación Consola...
Page 15 SLIM FIT Air conditioning for vehicles Esquema eléctrico ¡AVISO IMPORTANTE! Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera el panel de control no se enciende y el equipo no funciona. Sensor aire de retorno Soplador centrífugo Control...
Page 16 The installing personnel must have a sufficient training in vehicles air conditioning. Warning dirna Bergstrom, s.l. shall not be responsible for breakdowns or damages coming from an inadequate When installing air conditioning equipment on roof, the handling or installation of the equipment or from...
Page 17 SLIM FIT Air conditioning for vehicles Take down the hatch cover and the fastening elements and hand them over to the customer (*). EPDM seal 30x30 30 mm Remove any waste stuck to the roof before attaching the EPDM seal. Attach the EPDM 30x30 seal around the hatch gap (see the details to cut the ends of the seal joint).
Page 18 SLIM FIT Air conditioning for vehicles 15 mm HOW TO CUT EPDM GASKET TO AVOID WATER FILTRATION INTO THE CABIN A- Glue gasket, keeping 100 mm of protection paper at each side. B- Remove the two pieces of paper. C- Glue by pressing both ends. Gasket Gasket Cabin roof...
Page 19 SLIM FIT Air conditioning for vehicles Position the console and align the unit by moving it on the seal, ensuring it remains in the location of the original console. Caution: Check on the outside that the wastewater outputs are outside the EPDM seal.
Page 20 SLIM FIT Air conditioning for vehicles Mount (4) M4 M-H hexagons in the inserts of the fastening base of the inner air distribution panel as follows: - (2) hexagons M4 L = 13 at the rear. - (2) hexagons M2 L = 18 at the front. M4 L=18 M4 L=13...
Page 21 SLIM FIT Air conditioning for vehicles Position mounts with 8/125x60 screws, Ø8 flat washer and Ø8 grower washer, inserting L=10 spacer between the mount and the base of the unit, screwing in the central and rear inserts of the base, and with 8/125x55 screws, Ø8 flat washer and Ø8 grower washer, inserting L=5 spacer between the mount and the base of the unit, screwing in the front central inserts of the...
Page 22 SLIM FIT Air conditioning for vehicles Mount inner air distribution panel on pre- assembled hexagons using the previously set aside securing screws of the inner panel air distribution. Do not invert the position of the front. The channel duct must fit to the blower air output.
Page 23 SLIM FIT Air conditioning for vehicles Fasten (4) M6x15 screws in the mounting threads and position (4) nut caps.
Page 24 SLIM FIT Air conditioning for vehicles Detailed instructions on the installation of power supply cables Connect the power cable to the unit, secure it to the roof with mounts using adhesive and flanges (A); pass the cable along the back of the cabin through the inlet pipe, securing it with mounts using adhesive and flanges (B);...
Page 25 SLIM FIT Air conditioning for vehicles...
Page 26 SLIM FIT Air conditioning for vehicles Take down the cutout cover (*) and connect power cable Az. Connect the M power cable to the original earthing connection screw.
Page 27 SLIM FIT Air conditioning for vehicles ASSEMBLY EXPLODED VIEW Rubber washer Rubber washer Ø6 Flat washer Ø6 Flat washer (2) M6 M-H L=26 (2) M6 M-H L=85 supplementary EPDM Seal 30x30 cabin roof piece channel duct Interior air distribution panel Spacer L=5 Spacer L=10 8/125x55 Screw...
Page 28 SLIM FIT Air conditioning for vehicles EXPLODED SIDE VIEW THROUGH TO CONSOLE ATTACHMENT M-H Hexagon M-F Hexagon (L=85) EPDM Seal 30x30 (L=26) Cabin roof Interior air distribution panel Upholstery Fastening mount Console...
Page 29 SLIM FIT Air conditioning for vehicles Wiring diagram IMPORTANT NOTE! Take care not to invert polarities when connecting the unit. If this happens, the plate does not come on and the unit does not work. Return air sensor Centrifugal blower Electronic board Blue...
Page 30 L’installateur devra posséder la formation pertinente en air conditionné sur véhicules. Attention dirna Bergstrom, s.l., ne sera pas responsable des dommages ou des bris dérivés d’une installation ou Lors de l’installation de l’appareil d’air conditionné sur le d’une manipulation incorrecte ni des modifications toit, il faudra protéger la partie supérieure de la cabine...
Page 31 SLIM FIT Air conditioning for vehicles Démonter le couvercle de l’écoutille et les éléments de fixation et les remettre au client (*). Joint EPDM 30 x 30 30 mm Retirer les résidus restants adhérés au plafond avant de coller le joint EPDM. Coller le joint EPDM 30x30 autour du creux de l’écoutille (voir détail pour couper les bords finaux d’union du joint).
Page 32 SLIM FIT Air conditioning for vehicles 15 mm COMMENT COUPER LE JOINT EPDM POUR EVITER LES FILTRATIONS DANS LA CABINE A- Coller le joint en maintenant une protection en papier de 100 mm de chaque côté. B- Retirer les deux morceaux de papier. C- Coller en faisant pression sur les deux extrémités.
Page 33 SLIM FIT Air conditioning for vehicles Présenter la console et centrer l’équipement en le déplaçant sur le joint pour que la console reste à l’emplacement de la console d’origine. Attention : vérifier depuis l’extérieur que les sorties des écoulements restent en dehors du joint EPDM.
Page 34 SLIM FIT Air conditioning for vehicles Monter (4) hexagones M-F de M4 dans les inserts de la base de fixation du panneau intérieur de distribution d’air tel que cela est indiqué : - (2) hexagones M4 L=13 sur la partie arrière. - (2) hexagones M4 L=18 sur la partie avant.
Page 35 SLIM FIT Air conditioning for vehicles Placer les supports avec les vis 8/125x60, rondelle plate Ø 8 et rondelle grower Ø 8, en intercalant un séparateur L=10 entre le support et la base de l’équipement, en vissant dans les inserts centraux et arrière de la base et avec les vis 8/125x55, rondelle plate Ø...
Page 36 SLIM FIT Air conditioning for vehicles Monter le panneau intérieur de distribution d’air sur les hexagones préalablement montés avec les vis de fixation du panneau intérieur de distribution d’air réservées. Ne pas inverser la position de la partie frontale. Le canalisateur doit être ajusté avec la sortie d’air du souffleur.
Page 37 SLIM FIT Air conditioning for vehicles Visser (4) vis M6x15 aux écrous de fixation de la console d’origine et placer (4) bouchons d’écrou.
Page 38 SLIM FIT Air conditioning for vehicles Instructions détaillées sur l’installation du câblage d’alimentation Connecter le câble d’alimentation à l’équipement, le fixer au plafond avec des supports adhésifs et des brides (A), passer le câble par la partie arrière de la cabine derrière le tuyau d’admission, en el fixant avec des supports adhésifs et des brides (B).
Page 39 SLIM FIT Air conditioning for vehicles...
Page 40 SLIM FIT Air conditioning for vehicles Démonter couvercle (*) du déconnecteur et connecter câble Az du câble d’alimentation. Connecter le câble M du câblage d’alimentation à la vis d’origine de la prise de masse.
Page 41 SLIM FIT Air conditioning for vehicles VUE ÉCLATÉE MONTAGE Rondelle caoutchouc Rondelle caoutchouc Rondelle plate Ø 6 Rondelle plate Ø 6 (2) M6 M-H L=26 (2) M6 M-H L=85 Plafond cabine Joint EPDM 30x30 Supplément Canalisateur Panneau intérieur de distribution d’air Séparateur L=5 Séparateur L=10 Vis 8/125x55...
Page 42 SLIM FIT Air conditioning for vehicles VUE ÉCLATÉE LATÉRALE JUSQU’À LA FIXATION DES CONSOLES Hexagone Hexagone Joint EPDM 30x30 M-H (L=85) M-H (L=26) Plafond cabine Panneau intérieur de distribution d’air Tapisserie Support fixation Console...
Page 43 SLIM FIT Air conditioning for vehicles Câblage electrique AVIS IMPORTANT! Précaution: ne pas inverser les polarités en connectant l’appareil à la batterie, car dans ce cas, la plaque de commandes ne s’allumerait pas et l’appareil ne fonctionnerait pas. Capteur d’air de retour Souffleur centrifuge Contrôle...
Page 44 Warnhinweise Lieferteile 220.RE0.0179 Installateur muss Bereich Fahrzeug- Klimaanlagen ausreichend geschult sein. dirna Bergstrom, s.l. übernimmt keine Verantwortung Achtung für Schäden oder Brüche aufgrund einer nicht ordnungsgemäßen Installation oder Bedienung Wird die Klimaanlage im Kabinendach installiert, muss des Geräts oder den Austausch von Teilen bzw.
Page 45 SLIM FIT Air conditioning for vehicles Lukendeckel dessen Befestigungselemente ausbauen und diese dem Kunden aushändigen (*). EPDM-Dichtung 30 x 30 30 mm Vor dem Ankleben der EPDM-Dichtung die an der Decke klebende Reste entfernen. Die EPDM-Dichtung (30x30 mm) um die Lukenaussparung herum kleben...
Page 46 SLIM FIT Air conditioning for vehicles 15 mm EPDM-DICHTUNG GESCHNITTEN WIRD, UM FILTRATIONEN IN DER KABINE ZU VERMEIDEN A- Dichtung aufkleben und dabei einen Papierschutz von 100 mm auf jeder Seite beibehalten. B- Die zwei Papierstücke entfernen. C- Unter Anpressen beider Enden aufkleben.
Page 47 SLIM FIT Air conditioning for vehicles Konsole auflegen und Gerät durch Verschieben auf der Dichtung zentrieren, bis sich die Konsole an der Stelle der Originalkonsole befindet. Achtung: Von Außen prüfen, ob sich die Ausgänge der Ablässe außerhalb der EPDM-Dichtung befinden. Innere Luftverteilertafel abnehmen und deren Befestigungsschrauben beiseite legen.
Page 48 SLIM FIT Air conditioning for vehicles (4) Sechskant-Verbindungsmuttern M-H M4 in die Einsätze der Befestigungsplatte der inneren Luftverteilertafel angegeben drehen: - (2) Sechskant-Verbindungsmuttern M4 L=13 auf der Rückseite. - (2) Sechskant-Verbindungsmuttern M2 L=18 auf der Vorderseite. M4 L=18 M4 L=13...
Page 49 SLIM FIT Air conditioning for vehicles Halterungen Schrauben 8/125x60, Flachscheibe Ø 8 und Grower-Scheibe Ø 8 positionieren, dabei ein Distanzstück L=10 zwischen Halterung und Gerätegrundplatte einfügen und anhand der mittleren und hinteren Einsätze der Grundplatte eindrehen. Ebenso mit den Schrauben 8/125x55, Flachscheibe Ø...
Page 50 SLIM FIT Air conditioning for vehicles Innere Luftverteilertafel auf die zuvor mit Befestigungsschrauben inneren Luftverteilertafel montierten Sechskant- Verbindungsmuttern anbringen. Position Frontseite nicht vertauschen. Kabelführung muss Luftausgang Gebläses übereinstimmen. Konsole zuvor Innensechskantschrauben 6/100x15 montierten Sechskantschrauben montieren und soweit anziehen, bis sie an den Sechskantschrauben anliegen.
Page 51 SLIM FIT Air conditioning for vehicles Schrauben M6x15 Befestigungsgewinde Originalkonsole einschrauben und (4) Mutterkappen aufsetzen.
Page 52 SLIM FIT Air conditioning for vehicles Detaillierte Anleitung für die Installation der Netzkabel Netzkabel an das Gerät anschließen, an der Decke mit Halterungen, Kleber und Kabelbindern (A) befestigen, Kabel an der Rückseite der Kabine hinter dem Ansaugrohr entlang führen und mit Halterungen, Kleber und Kabelbindern (B) befestigen. Danach bei abgeklappter Kabine Kabel unter der Kabine entlang führen und mit Nylonschellen an den Originalschrauben und mit Halterungen, Kleber und Kabelbindern (C) befestigen.
Page 53 SLIM FIT Air conditioning for vehicles...
Page 54 SLIM FIT Air conditioning for vehicles Deckel (*) des Trennschalters abnehmen und Kabel Az der Netzverkabelung anschließen. Kabel M der Netzverkabelung an die Originalschraube des Masseanschlusses anschließen.
Page 55 SLIM FIT Air conditioning for vehicles EXPLOSIONSANSICHT MONTAGE Gummiunterlegscheibe Gummiunterlegscheibe Flachscheibe Ø 6 Flachscheibe Ø 6 (2) M6 M-H L=26 (2) M6 M-H L=85 Zusatzstück EPDM-Dichtung 30x30 Kabinendecke Kabelführung Innere Luftverteilertafel Distanzstück L=5 Distanzstück L=10 Schraube 8/125x55 Schraube 8/125x60 EXPLOSIONSANSICHT BIS ZUR BEFESTIGUNG DER HALTERUNGEN EPDM-Dichtung 30x30 Kabinendecke M4 L=13...
Page 56 SLIM FIT Air conditioning for vehicles SEITLICHE EXPLOSIONSANSICHT BIS ZUR BEFESTIGUNG DER KONSOLEN Sechskantschraube Sechskantschraube M-H (L=85) EPDM-Dichtung 30x30 M-H (L=26) Kabinendecke Innere Luftverteilertafel Verkleidung Befestigungshalterung Konsole...
Page 57 SLIM FIT Air conditioning for vehicles ElektrischeVerkabelung WICHTIGER HINWEIS! Achtung! Die Polaritäten beim Anschluss der Anlage an die Batterie nicht vertauschen. Ist dies der Fall, schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht. Abluftsensor Zentrifugalgebläse Elektroniksteuerung Blau Chwarz Grün Weiss...
Page 58 Attenzione per veicoli. dirna Bergstrom, s.l. declina ogni responsabilità Quando si installa l’impianto di aria condizionata sul per danni o rotture derivanti dall’errata installazione o dall’errato uso dell’impianto o da sostituzioni tettuccio, bisogna proteggere la parte superiore della...
Page 59 SLIM FIT Air conditioning for vehicles Smontare il coperchio del tettuccio apribile e gli elementi di fissaggio e consegnarli al cliente (*). Guarnizione EPDM 30 x 30 30 mm Rimuovere i residui eventualmente rimasti attaccati al tettuccio prima di incollare la guarnizione EPDM.
Page 60 SLIM FIT Air conditioning for vehicles 15 mm INCOLLARE LA GUARNIZIONE EPDM INTORNO AL FORO DELL’OBLÒ (VEDI PARTICOLARE PER TAGLIARE I BORDI) A- Incollare la guarnizione mantenendo una protezione di carta di 100 mm su ogni lato. B- Rimuovere i due pezzi di carta. C- Incollare premendo su entrambe le estremità.
Page 61 SLIM FIT Air conditioning for vehicles Posizionare provvisoriamente console centrare l’impianto spostandolo sulla guarnizione fino a sistemare la console nell’ubicazione di quella originale. Attenzione: Verificare dall’esterno che le uscite degli scarichi non siano coperte dalla guarnizione EPDM. Smontare il pannello interno di distribuzione dell’aria e mettere da parte le viti di fissaggio dello stesso.
Page 62 SLIM FIT Air conditioning for vehicles Montare (4) perni esagonali M-F M4 negli inserti della base di fissaggio del pannello interno di distribuzione dell’aria come indicato: - (2) perni esagonali M4 L=13 nella parte posteriore. - (2) perni esagonali M2 L=18 nella parte anteriore.
Page 63 SLIM FIT Air conditioning for vehicles Montare i supporti con le viti 8/125x60, la rondella piana Ø 8 e la rondella grower Ø 8, intercalando il separatore L=10 tra il supporto e la base dell’impianto, avvitando negli inserti centrali e posteriori della base le viti 8/125x55, la rondella piana ø...
Page 64 SLIM FIT Air conditioning for vehicles Montare il pannello interno di distribuzione dell’aria sui perni esagonali montati in precedenza con le viti di fissaggio del pannello interno di distribuzione dell’aria messe da parte all’inizio. Non invertire la posizione del frontalino. Il canalizzatore deve coincidere con l’uscita dell’aria della ventola.
Page 65 SLIM FIT Air conditioning for vehicles Avvitare (4) viti M6x15 sulle filettature di fissaggio della console originale e posizionare (4) tappi per dado.
Page 66 SLIM FIT Air conditioning for vehicles Istruzioni dettagliate per l’installazione del cablaggio di alimentazione Collegare il cavo di alimentazione all’impianto, fissarlo al soffitto con supporti adesivi e fascette (A), far passare il cavo dalla parte posteriore della cabina dietro il tubo di aspirazione fissandolo con supporti adesivi e fascette (B);...
Page 67 SLIM FIT Air conditioning for vehicles...
Page 68 SLIM FIT Air conditioning for vehicles Smontare il coperchio (*) dello staccabatteria e collegare il cavo Az al cavo di alimentazione. Collegare il cavo M del cablaggio di alimentazione alla vite originale di presa di massa.
Page 69 SLIM FIT Air conditioning for vehicles ESPLOSO MONTAGGIO Rondella di gomma Rondella di gomma Rondella piana Ø 6 Rondella piana Ø 6 (2) M6 M-H L=26 (2) M6 M-H L=85 Guarnizione EPDM Supplemento Tettuccio cabina 30x30 Canalizzatore Pannello interno distribuzione aria Separatore L=5 Separatore L=10 Vite 8/125x55...
Page 70 SLIM FIT Air conditioning for vehicles ESPLOSO LATERALE FINO AL FISSAGGIO DELLE CONSOLE Perno Guarnizione EPDM Perno esagonale M-F esagonale 30x30 (L=26) Tettuccio cabina (L=85) Pannello interno distribuzione aria Tappezzeria Supporto fissaggio Console...
Page 71 SLIM FIT Air conditioning for vehicles Cablaggio elettrico AVVERTENZA IMPORTANTE! Fare attenzione a non invertire le polarità quando si esegue il collegamento dell’impianto alla batteria. Infatti, in tal caso il quadro comandi non si accende e l’impianto non funziona. Sensore aria ritorno Ventilatore centrifugo...
Page 72 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
