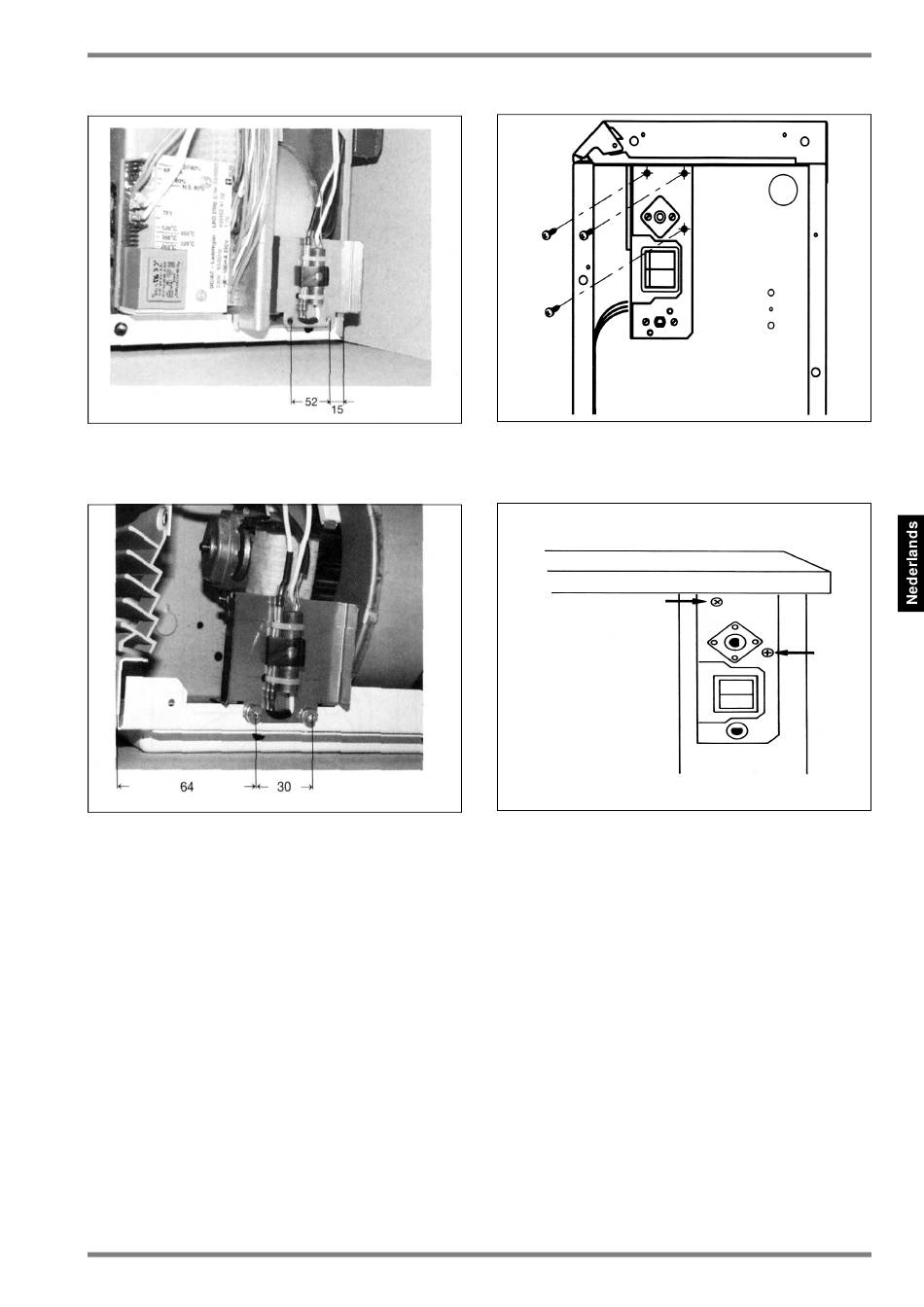

Afb. 3: voelerpositie
Afb. 4: voelerpositie
3.3

Inbouw van de ruimtetemperatuurregelaar

Ruimtetemperatuurregelaar aan de bevestigingsplaat
van de oplaadregelaar schroeven. Afb. 5 en 6
Bij montagetoleranties kunnen onderlegringen (toebe-
horenzakje) onder de ruimtetemperatuurregelaarplaat
gelegd worden.
www.dimplex.de/nl
Afb. 5: bevestigingsplaat aan de compacte warmteaccumula-
ESF ... K, ESFZ ... K
tor
FSD ..., FZD ...
Afb. 6: bevestigingsplaat aan de warmteaccumulatorbouw-
VNDi ..., VTDi ...,VFR
reeks laag/diep
3.4
Tweepolige klem (A) van de toestelinbouwset aan de
aansluitlijst van de warmteaccumulator bevestigen.
Gemarkeerde aansluitleidingen van de toestelinbouw-
set volgens het schakelschema aan de onderste klem-
lijst van de warmteaccumulator aanklemmen. (Afb. 7
en afb. 8)
De aansluiting op het net moet overeenkomstig het
schakelschema van de ruimtetemperatuurregelaar uit-
gevoerd worden.
Houd er rekening mee dat de aankomende buiten-
draad L op de door u ingebouwde 2-polige klem L aan-
gesloten moet worden. (Afb. 9 en afb. 10)
459270.66.03 · 07/14/C
Elektrische aansluiting van de
ruimtetemperatuurregelaar
RTEV 99
NL-21
