Entretien

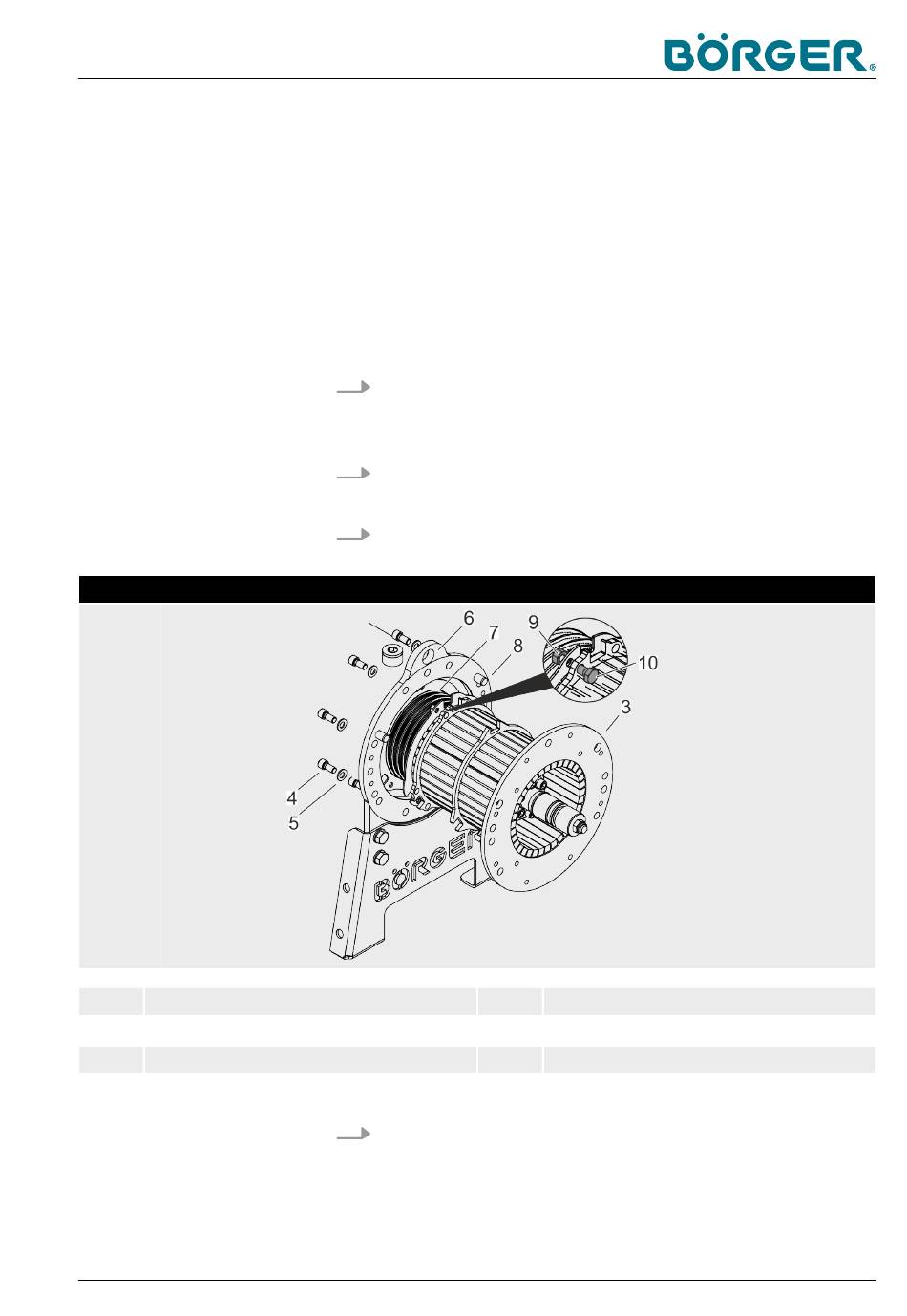

Desserrer la vis de connexion (9/10)
3
Filtre-presse
4
Vis à tête cylindrique
5
Rondelles
6
Corps du séparateur
BA-RC25_FR, 16/07/2020
— Desserrez la vis de tension de l'unité de serrage conformément
Ä Chapitre 6.3.2 « Démontage/remise en état de l'unité de
au
serrage » à la page 136.
— Démontez le corps de contre-palier conformément à
pitre 6.3.4 « Corps de contre-palier, montage et démontage »
à la page 149
— Démontez le Multi Disc conformément au
« Remplacement de la plaque Multi Disc » à la page 153.
1.
Desserrez les quatre vis à tête cylindrique (1) sur la collerette
de la zone de compression filtrante (3) et soulevez la pièce
d'extrémité du filtre-presse (2).
2.
Desserrez les huit vis à tête cylindrique (1) avec rondelles (5)
sur la collerette du corps du séparateur (6).
3.
Sortez la zone de compression filtrante (6) avec le tamis (23)
lié hors du corps du séparateur (24).
7
8
9
10
4.
Desserrez les vis de connexion (10) avec les écrous autoblo-
quants (9) entre zone de compression filtrante (6) et le tamis
(23).
ð La zone de compression filtrante (6) peut être remplacée.
www.boerger.de / www.borger.fr
Ä Chapitre 6.3.5
Tamis
Goupille cylindrique
Écrou hexagonal, autobloquant
Vis à tête hexagonale
Ä Cha-
157
