b) Orientation de la lame de scie

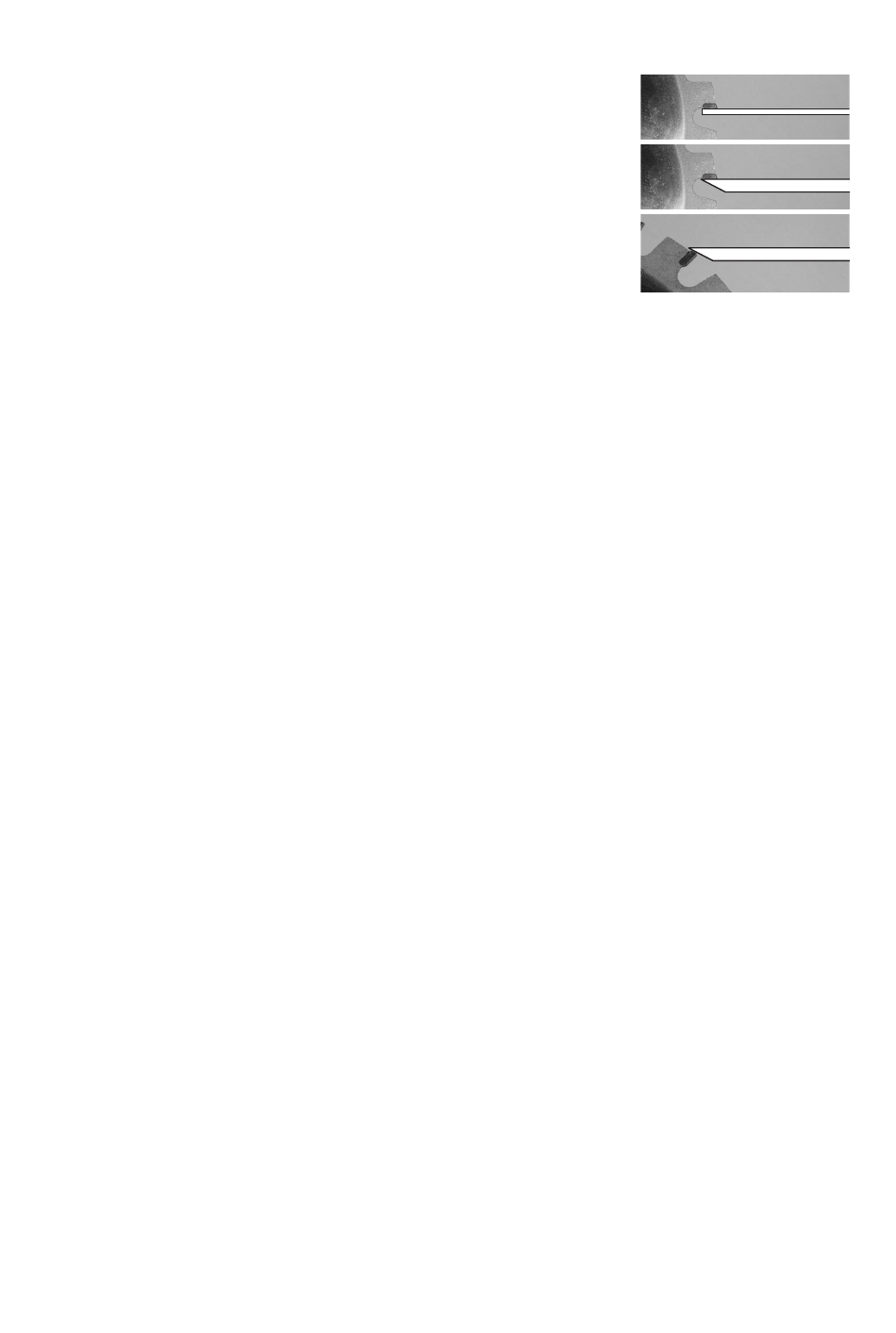

La lame de scie doit être orientée en fonction du disque d'affûtage utilisé.
Le disque d'affûtage légèrement chanfreiné permet également l'affûtage de la surface
extérieure des dents (dos de dents), voir figure.
Vous devez, en fonction du diamètre de la lame de scie, orienter le bras de la lame de scie (22), lame de scie mon-
tée, de manière à ce que le disque d'affûtage soit parallèle à la surface de la dent de la scie à affûter. Pour ce faire,
desserrez la molette de réglage (18) et décalez, ou basculez le bras de la lame de scie (22) ; vérifiez, ce faisant, que
la lame de scie peut être positionnée correctement.
En fonction du diamètre ou de la forme de la lame de scie, vous pouvez décaler le moteur, avec le disque d'affûtage,
sur la plaque de fond. Desserrez les quatre vis (7) et positionnez le chariot d'affûtage avec le moteur comme vous le
souhaitez. Resserrez les quatre vis (7). Pour les très petites lames de scie, vous devez pousser le chariot d'affûtage
vers l'avant, pour les très grandes lames de scie, vers l'arrière.
Vous pouvez également, si besoin, décaler la barre de maintien (21) pour le bras de la lame de scie (22). Vous trou-
verez à proximité de la plaque de fond, un trou dans la barre de maintien permettant de la desserrer. Vous pouvez
desserrer la barre de maintien en y enfichant un tournevis. Resserrez de la même façon la barre de maintien après
l'avoir décalée.
Vous pouvez également incliner le support du moteur pour les lames de scie à dents inclinées. Desserrez pour ce faire
les deux écrous de fixation (3) de réglage de l'inclinaison, puis orienter le support du moteur en conséquence. Vous
trouverez un affichage des degrés (4) pour le réglage de l'inclinaison, sur les deux supports (6).
c) Réglage du support de lame de scie
Le support de la lame de scie (14) doit être réglé en hauteur de manière à ce que la lame de scie soit posée à
l'horizontale. Ceci empêche, lors de l'affûtage, la lame de scie de se tordre vers le bas ou de commencer à trembler.
Desserrez les contre-écrous (13) et réglez le support de la lame de scie (14).. Vous trouverez un trou à l'extrémité
basse ; vous pouvez tourner le support de la lame de scie (14) en y enfichant un tournevis. Une fois la hauteur réglée
correctement, serrez les contre-écrous (13).
d) Réglage de la butée en profondeur du chariot d'affûtage
Vous pouvez limiter la course du chariot d'affûtage en fonction de la dimension ou de la forme des dents de la lame
de scie. Vous pouvez, pour ce faire, positionner la butée en profondeur (20) comme souhaité. Desserrez la vis de la
butée en profondeur (20), décalez la butée en profondeur et resserrez la vis.
Contrôlez la limite en déplaçant le chariot d'affûtage et en observant la position du disque d'affûtage sur la lame de
scie.
Le disque d'affûtage doit ne toucher que la dent de la lame de scie, mais ne doit pas couper la lame de scie.
