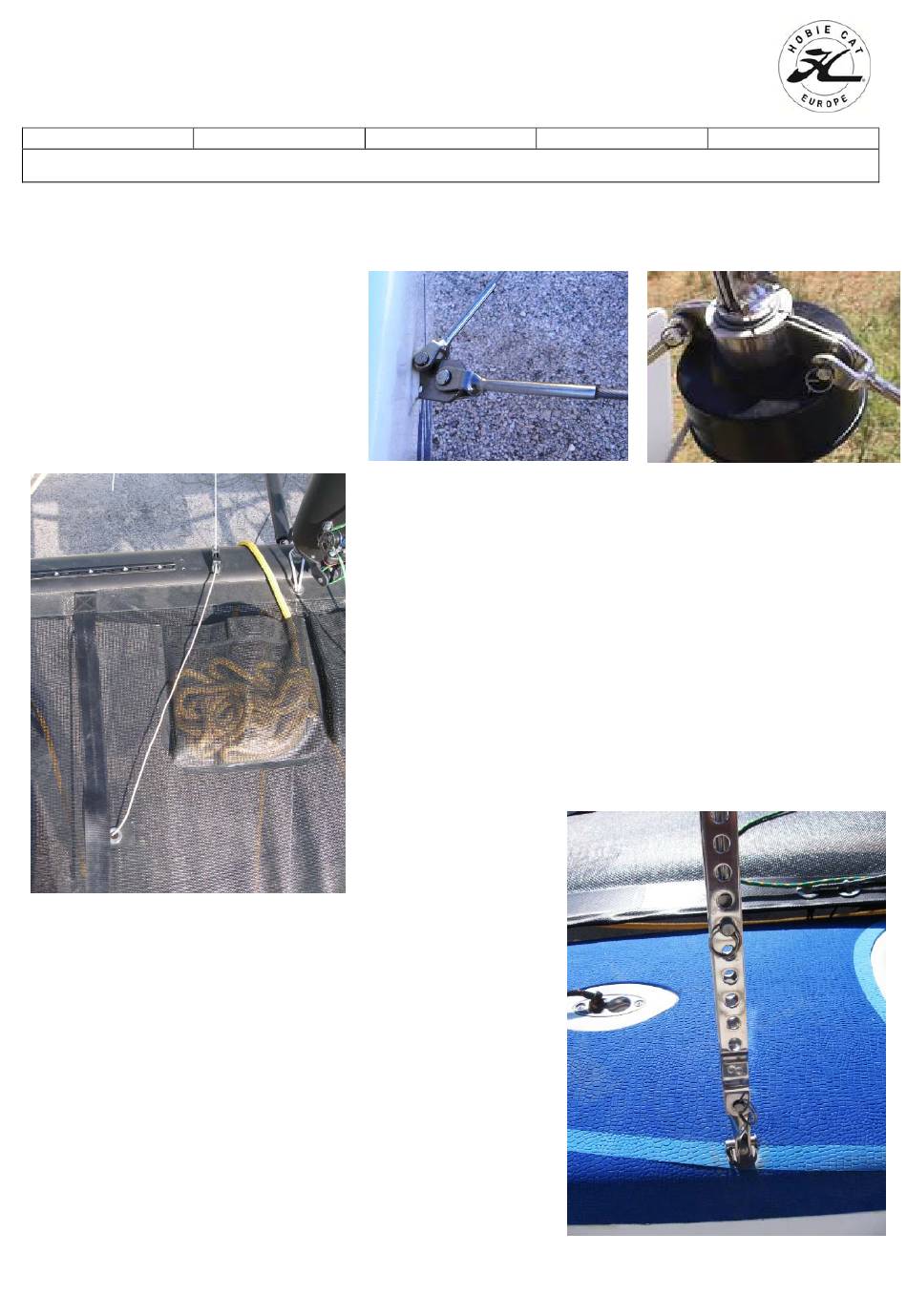

MANUEL DE MONTAGE HOBIE CAT « PEARL »
1.
Repérer les brides et l'enrouleur de Foc.
Attacher les platines de brides sur les ferrures
d'étai sur chaque coque et après s'être assuré
qu'elles ne sont pas entortillées, les fixer à
l'enrouleur de foc.
3.
Ajuster les lattes universelles aux chapes de hauban vrillées puis fixer celles‐
ci dans les goupilles sur les supports de hauban.
NB: au début, les haubans peuvent être fixés au dernier trou supérieur des
lattes universelles et les câbles de trapèze peuvent s'attacher de manière
souple.
Les trapèzes peuvent être assemblés quand le mât est en haut et la position
des haubans dans les lattes peut être changée pour modifier la tension et
l'écartement.
Emetteur : SD
Date : 11/12/2014
PREPARATION DU MAT
S'assurer que le trou dans l'enrouleur pointe en direction des traverses
avant. Puis faire tourner le tambour de l'enrouleur dans le sens des aiguilles
d'une montre pour enrouler la drisse autour du tambour.
Laisser du cordage pour atteindre le taquet de l'enrouleur situé sur la
traverse avant.
2.
Poser le mat sur la plate‐forme à côté du pied de mât avec le rail de la voile
incliné vers l'avant (Mettre une protection entre le mât et les traverses
pour éviter toute éraflure).
Séparer les câbles et poser un hauban et deux câbles de trapèze sur le
trampolin à côté du mât.
Révision : 1
Page 13/31
(suite)
