MANUEL DE MONTAGE HOBIE CAT « PEARL »
Emetteur : SD
Date : 11/12/2014

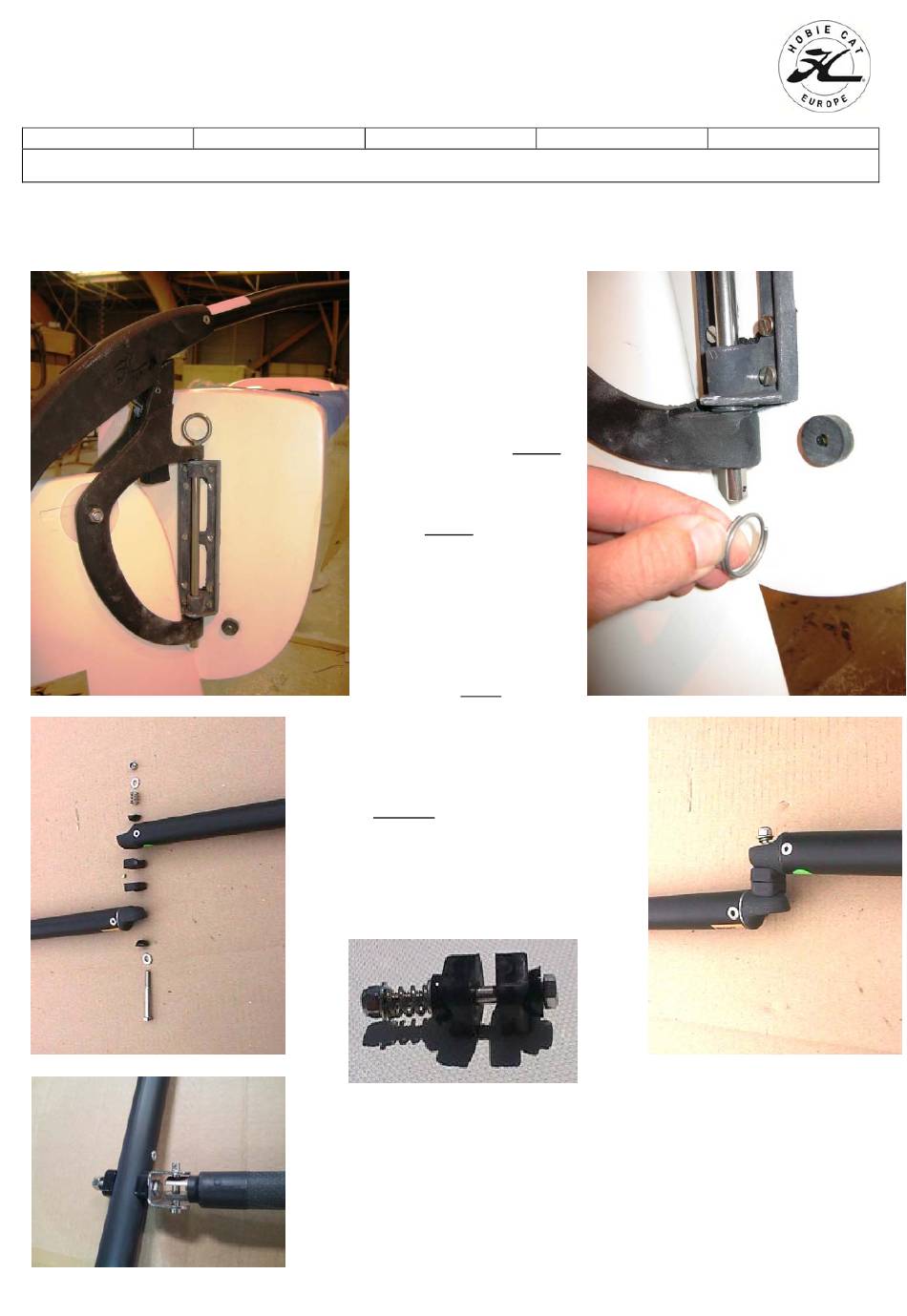

GOUVERNAIL
1.
Repérer le gouvernail droit et
le gauche :
‐ étiquette verte = droit
‐ étiquette rouge = gauche.
2.
Prendre le gouvernail gauche
(vert) et aligner le casting
inférieur du gouvernail sur le
fémelot du tableau arrière de
la coque gauche. Prendre
l'aiguillot, retirer l'anneau
brisé, et insérer l'aiguillot à
travers le casting et le
fémelot. Remettre l'anneau
brisé en bas de l'aiguillot.
Procéder de la même façon
pour la coque droite.
3.
Repérer la partie droite de la barre
d'accouplement (sticker « droit »). La fixer à
l'extrémité du bras de gouvernail droit (vert) en
utilisant le kit fourni (photo ci‐dessous). Placer
les éléments dans l'ordre de la photo ci‐contre à
gauche, pour un résultat comme sur la photo de
droite.
Procéder de la même façon pour le côté gauche.
4.
Fixer ensuite le stick au centre du bras à l'aide de l'axe relié au bout du stick et passer
le lien plastique autour de l'axe inséré afin de le consolider.
