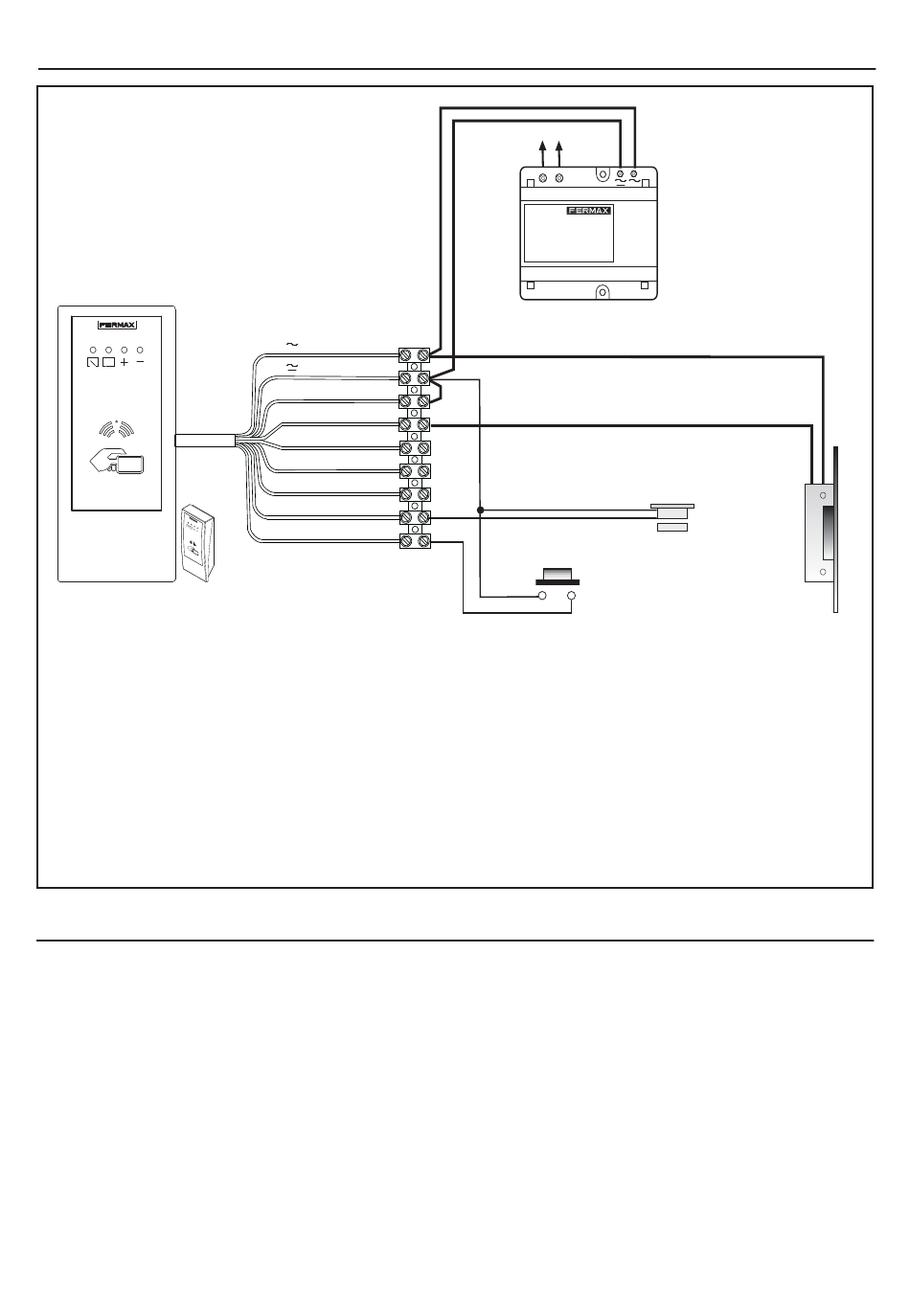

ESQUEMA DE CABLEADO
Conexões do Leitor:
Botão de saída (Bs, -): Permite abrir a porta com a mesma temporização que a programada
para o acesso (1 a 99 seg). Contacto normalmente aberto.
Sensor de porta aberta (Sp, -): Para determinar se a porta permanece aberta por um tempo
superior ao permitido (1 a 99 seg.). Contacto normalmente fechado.
Conexão ao PC : Necessário Kit Programação Ref. 3625.
Nota: Utilizar um trinco adequado ao transformador. (Vac ou Vdc).
CARACTERISTICAS TECNICAS
Alimentação: 12 Vdc/Vac.
Distância nominal de leitura chave/leitor: 8 cm. (aprox).
Temperatura de funcionamento: 0 a 60º C.
Interface: RS-485 para conexão ao PC.
Capacidade: 400 usuários.
Consumos:
* Em repouso:
* Ao ler uma chave de proximidade:
* Com o relé do trinco activo:
Programação de altas, baixas e outros parâmetros do sistema mediante chave Master,
PC ou via Teclado de Programação (Ref. 2306).
Marrom
Vermelho
'C'
Laranja
'NO'
Amarelo
'NC'
Verde
'Sa'
Azul
'Sb'
Violeta
'Sp'
Branco
'Bs'
Cinza
45 mA.
60 mA.
75 mA.
SEC 12Vac/dc
PRIM 230V
ALIMENTADOR
12 Vac / 12 Vdc
DETECTOR PORTA ABERTA N. C
(opcional)
BOTÃO SAÍDA
(opcional)
ABRE - PORTAS
(max. 2A)
Pag 9
