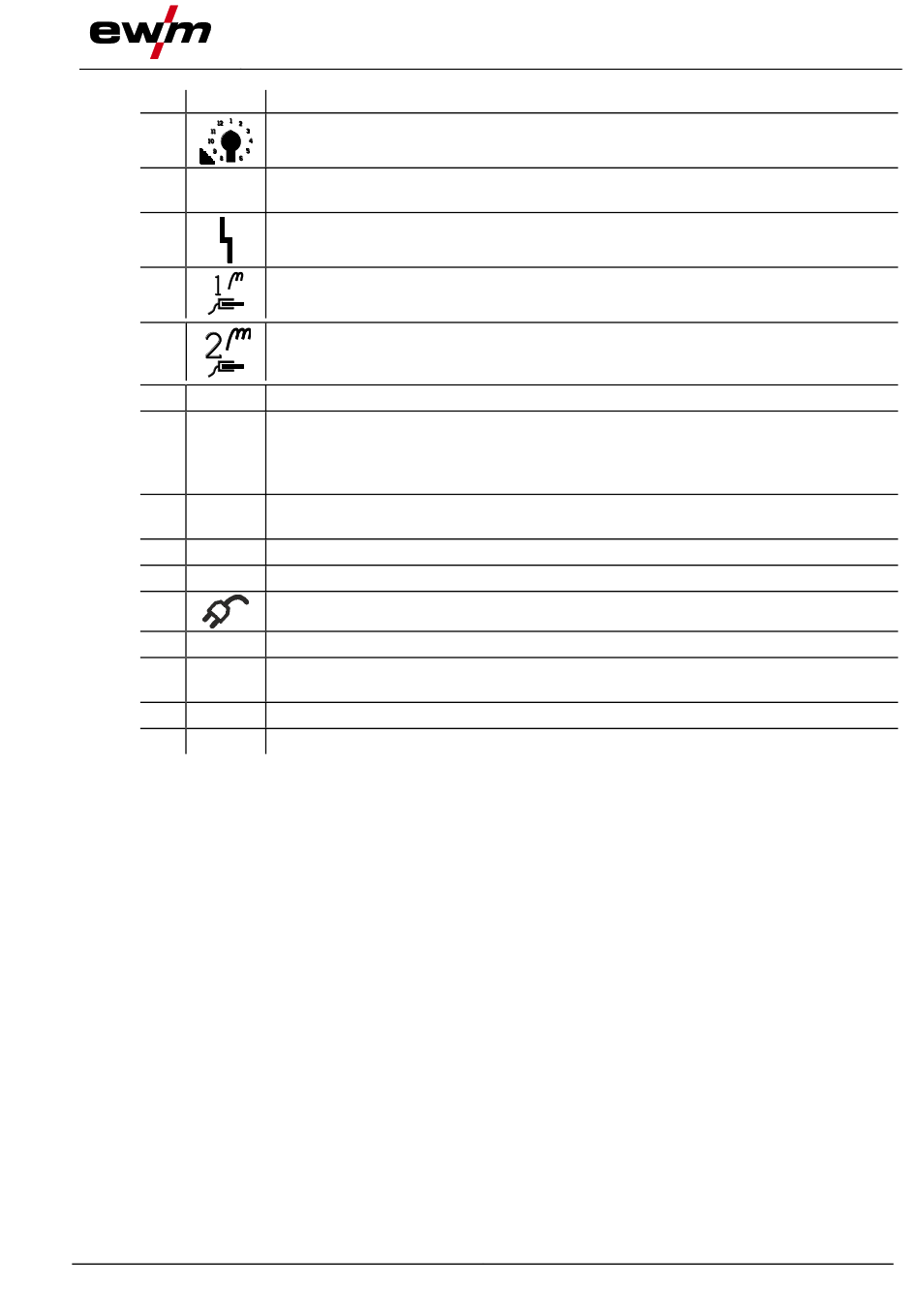

Description du matériel – Aperçu rapide
0
Commutateur tension de soudage
Réglage de la tension de soudage
Interrupteur principal
Allumer ou éteindre le générateur.
Signal lumineux, dysfonctionnement
S'illumine en cas de dépassement de température.
Prise de raccordement, câble de masse
Prise de self « dure »
Prise de raccordement, câble de masse
Prise de self « moyenne »
Fermeture à coulisse, verrouillage du couvercle de protection
Volet de protection
Cache pour le coffret dévidoir et d'autres éléments de commande.
La face intérieure comporte, selon la série de postes, des autocollants supplémentaires
fournissant des informations sur les pièces d'usure et les listes de JOBs.
Lunette bobine de fil
Contrôle de la réserve de fil
Galets de roulement, roues orientables
Galets de roulement, roues fixes
Câble de raccordement au réseau > voir le chapitre 5.1.8
Anneau de manutention > voir le chapitre 5.1.2
Raccord de torche de soudage (raccord Euro)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Ouverture d'entrée air de refroidissement
Commande du poste > voir le chapitre 4.3
