Mise en service

Affichage par LED

LED bleue LED rouge
clignote à allure
éteinte
moyenne 2)
clignote à allure clignote à allure
lente 3) lente 3)
allumée éteinte
clignote à allure
éteinte
moyenne 2)
clignote à allure
éteinte
rapide 1)
clignote à allure
éteinte
rapide
1)
clignote selon
allumée le message
de défaut
clignotent 2 s en alternance
1) clignote à allure rapide : 5 fois par seconde,
2) clignote à allure moyenne : 3 fois par seconde,
clignote à allure lente : 1 fois par seconde.
3)
Étalonnage de la position zéro avec BCSoft
1 Après détection automatique par BCSoft, sélec-
tionner par un double clic le servomoteur IC 40
dans la fenêtre « Appareils ». Les différentes
fonctions du programme apparaissent.
 Sélectionner la fonction du programme « Mise
en service.. ».
 Dans l'option de menu « Servomoteur monté
sur », sélectionner la vanne papillon montée.
BVH, BVHS
4 Sélectionner « Démarrer l'étalonnage ».
▷ Si la LED bleue et la LED rouge clignotent len-
tement, le servomoteur bouge.
▷ Le réglage de la vanne se fait automatiquement
pour la position zéro/fermeture.
▷ Si la LED bleue s'allume en continu, l'étalonnage
est terminé.
BVG, BVGF, BVA, VFC ...
4 Sélectionner « Démarrer l'étalonnage ».
▷ L'élément de réglage se met en position zéro/
fermeture.
• Ouvrir ou fermer le servomoteur manuellement
via les boutons correspondants.
▷ Via le bouton de commande « Reprise point
zéro », la position actuelle est retenue comme
position zéro/fermeture.
▷ Si la LED bleue s'allume en continu, l'étalonnage
est terminé.
État de fonc-
tionnement
ajustage point
zéro
étalonnage
appareil en
position
d'attente
appareil
en mouvement
mode manuel
mouvement en
mode manuel
défaut
les paramètres
1)
ont été repris
BVH, BVHS, BVG, BVGF, BVA, BVAF, VFC ...
5 Après l'étalonnage, contrôler le mode de fonc-
tionnement sélectionné ou sélectionner un nou-
veau mode de fonctionnement en fonction du
cas d'utilisation.
▷ Le paramétrage et l'assignation des entrées et
des sorties doivent être réglés l'un en fonction
de l'autre.
ATTENTION
La plage de réglage de l'appareil est soumis au
mode de fonctionnement sélectionné !

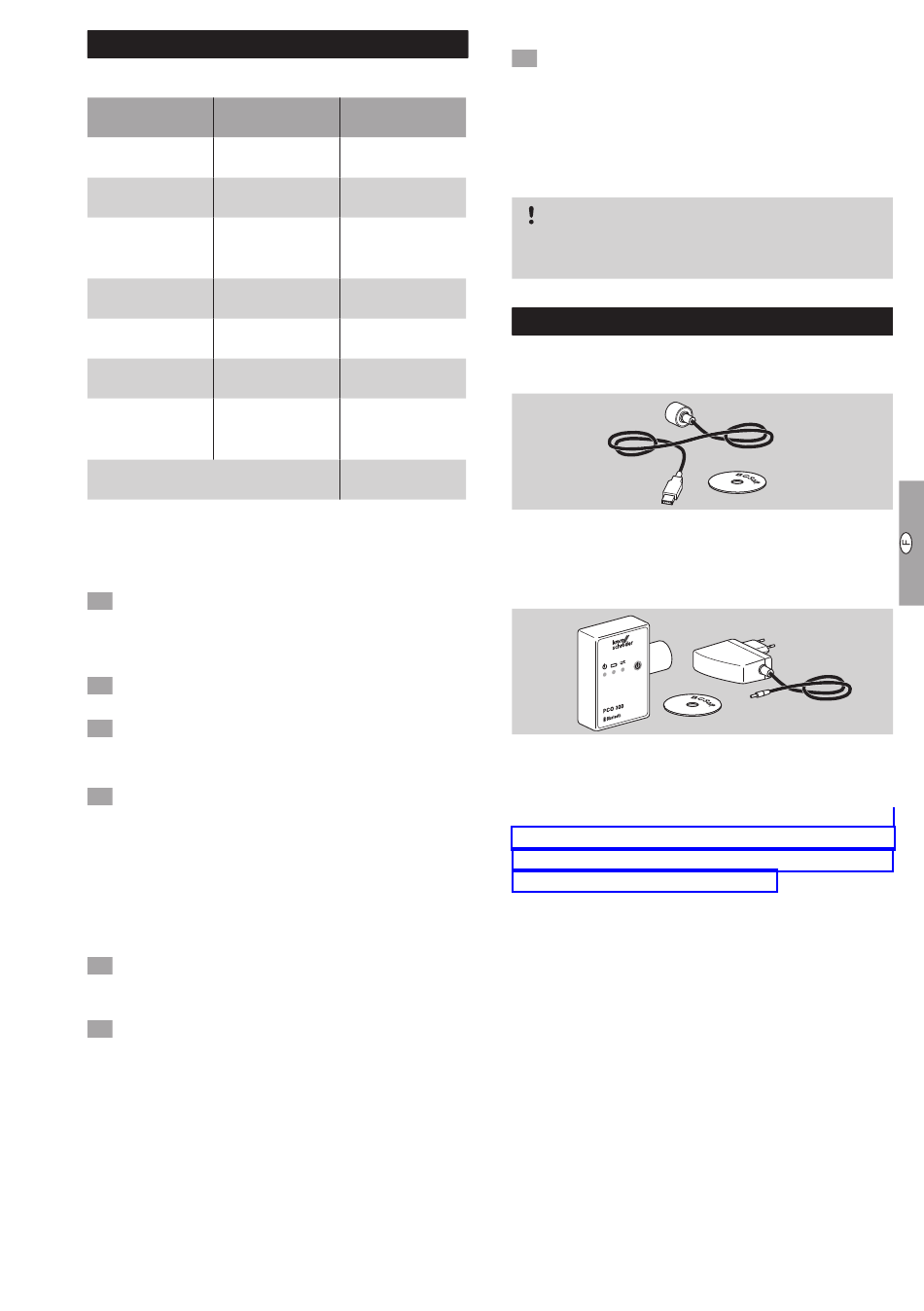

Accessoires

Adaptateur optique PCO 00
Liaison de câble avec interface USB.
CD-ROM BCSoft inclus
N° réf. : 74960625
Adaptateur optique PCO 00
Liaison radio avec Bluetooth.
®
CD-ROM BCSoft inclus
N° réf. : 74960617

BCSoft

Logiciel et instructions de service BCSoft, voir
www.docuthek.com → Elster Thermal Solutions →
Produits → 03 Vannes et clapets → Servomoteurs
IC 20, IC 40, IC 50 → BCSoft V4.x.
▷ Pour télécharger le logiciel, vous devez vous
inscrire sur le site DOCUTHEK.
Presse-étoupe en plastique M0 avec
élément de compensation de la pression
Pour éviter la formation de buée, un presse-étoupe
avec élément de compensation de la pression peut
être utilisé au lieu du presse-étoupe standard. Le
presse-étoupe permet de ventiler l'appareil sans
que l'eau ne pénètre.
N° réf. : 74924686
