mycom CPM 152
Etablissement de la connexion
La commande à distance nécessite l'installa-
tion d'un serveur PROFIBUS PA.
Le PC doit être équipé d'une carte
PROFIBUS-PA :
• La connexion à Commuwin II est effectuée
via le serveur PROFIBUS-PA.
• Tous les appareils raccordés aux seg-
ments sélectionnés figurent dans une liste.
10.6
Intégration du système via un automate
Avec le transmetteur Mycom CPM 152, les
valeurs mesurées (OUT) sont disponibles par
Commande
Module 1
OUT
Module 2
OUT
Deux modules sont disponibles pour
l'échange de données avec l'automate pro-
grammable :
Endress+Hauser
• Les réglages correspondants sont effec-
tués dans le menu Mise en service.
• Les paramètres de profil PROFIBUS-PA
peuvent être affichés et réglés via l'inter-
face graphique.
cycle. Les autres paramètres PROFIBUS-pA
sont disponibles en acyclique.
Type
Lecture
Valeur de courant de la variable de process
en pH ou mV et état correspondant
- état = 80
Hex
- état = 0C
Hex,
active. L'information est transférée octet par
octet par 5 octets, le dernier contenant
l'information d'état.
Lecture
Valeur mesurée courante de la variable de
process en pH ou mV et état correspondant
- état = 80
Hex
- état = 0C
Hex,
active. L'information est transférée octet par
octet par 5 octets, le dernier contenant
l'information d'état.
• Module 1 : valeur mesurée principale
• Module 2 : valeur mesurée de la tempéra-
ture
Sc-PH2.TIF
Fonction
, appareils OK
avertissement ou alarme
, appareils OK
avertissement ou alarme
Interface PROFIBUS
pm152f11.chp

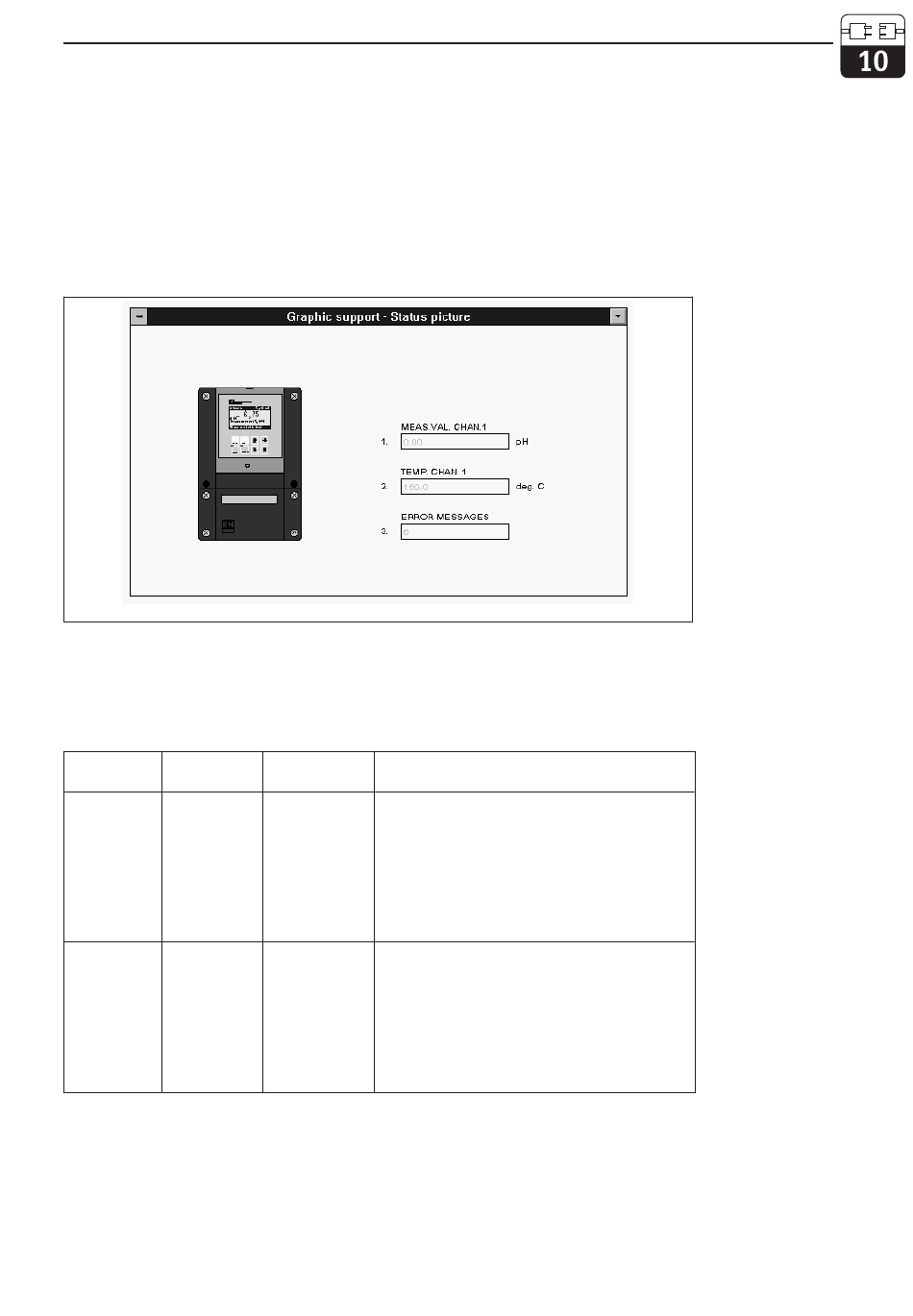

Exploitation graphique de
Fig. 10.4
Commuwin II
69
