8.7
Piscine (accessoire)
Raccordez la sonde (B50) qui mesure la température de la piscine à la carte
d'extension (A3) sur le bornier X3 : 15-16.
Raccordez la pompe de circulation (G51) à la carte d'extension (A3) comme
ci-dessous :
Phase :
brun
Terre :
jaune/vert
Neutre :
bleu
Connexion de la vanne 3 voies (Y50) :
Tension de
Noir
commande
Phase
Marron
Neutre
Bleu
Contrôlez le fonctionnement en procédant au test de fonctionnement de la
pompe dans le menu «Installateur/Service/Test de fonction».
8.8
Source de chaleur externe (SCE)
La sonde (B47) de la source externe de chaleur est connectée à la carte
relais (A2) au niveau du bornier G67–68.

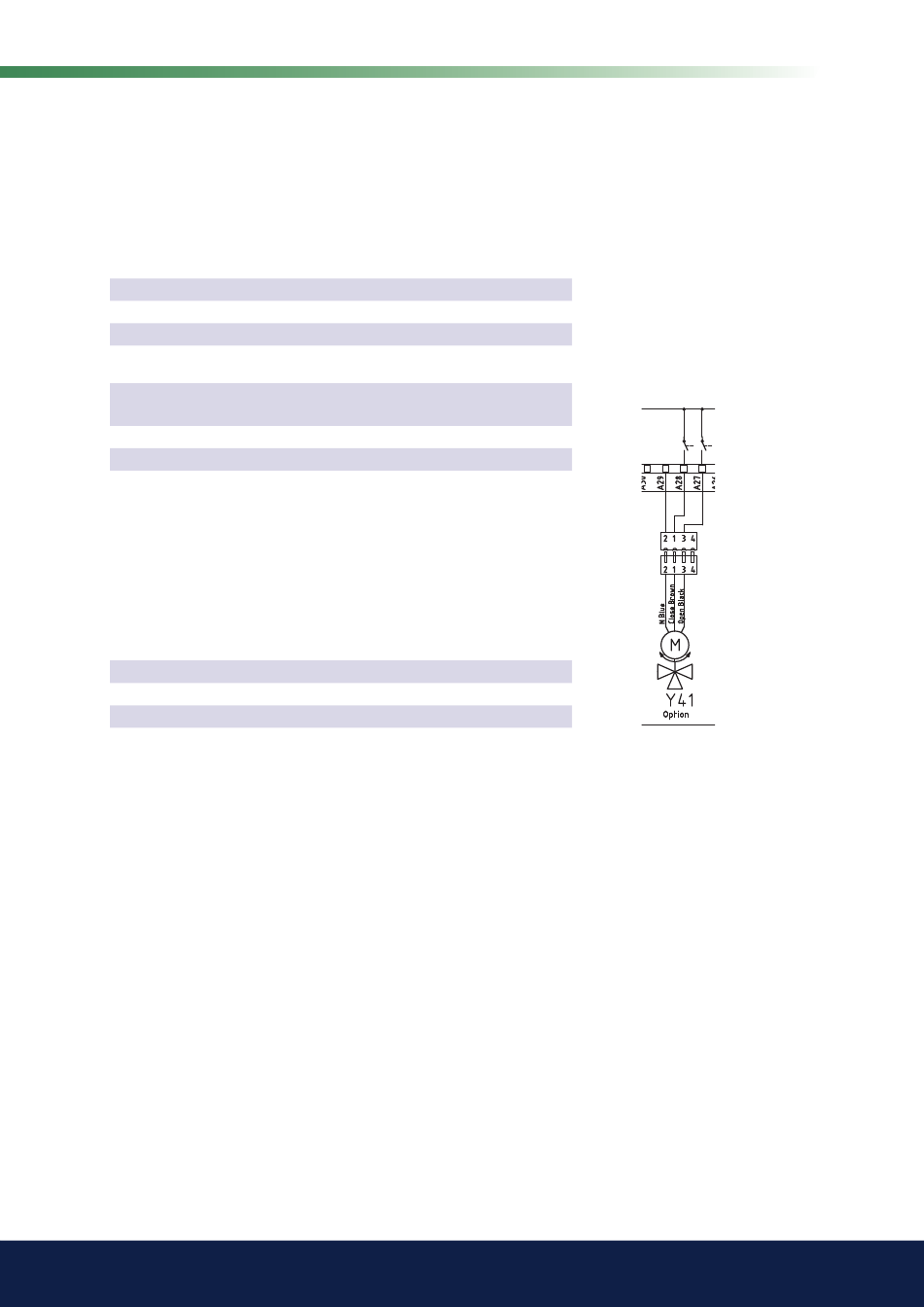

La connexion pour le contrôle de la vanne mélangeuse (Y41) s'effectue
comme suit :
Câble noir
Ouvert
Câble marron
Ferme
Câble bleu
Neutre
8.9
CTC EcoVent (accessoires)
Pour connecter le produit de ventilation CTC EcoVent, veuillez consulter le
manuel CTC EcoVent.
8.10
CTC SmartControl (accessoires)
Pour connecter le CTC SmartControl, veuillez consulter le manuel séparé de
CTC SmartControl.
Bornier de connexion X7 : 33
Bornier de connexion X7 : 34
Bornier de connexion X7 : 35
Bornier de connexion X7:24
Bornier de connexion X7:25
Bornier de connexion X7:26
Bornier de connexion A27
Bornier de connexion A28
Bornier de connexion A29
45
CTC GS 600
