Protection contre la tension extra-basse
Les entrées et sorties suivantes ont une protection contre la tension extra-basse
: transformateur de courant, sonde d'extérieur, sonde d'ambiance, sonde de
débit primaire, sonde de retour, RN/TC.
Accessoire : carte d'extension (A3)
Pour certaines options de système, le produit doit être complété par une carte
d'extension en accessoire (A3). Pour l'installation de la carte, reportez-vous au
manuel fourni. Les réglages à effectuer après l'installation sont indiqués dans ce
manuel.
8.1
Raccordement de la sonde
Le raccordement de la sonde est effectué sur le dessus du produit principal.

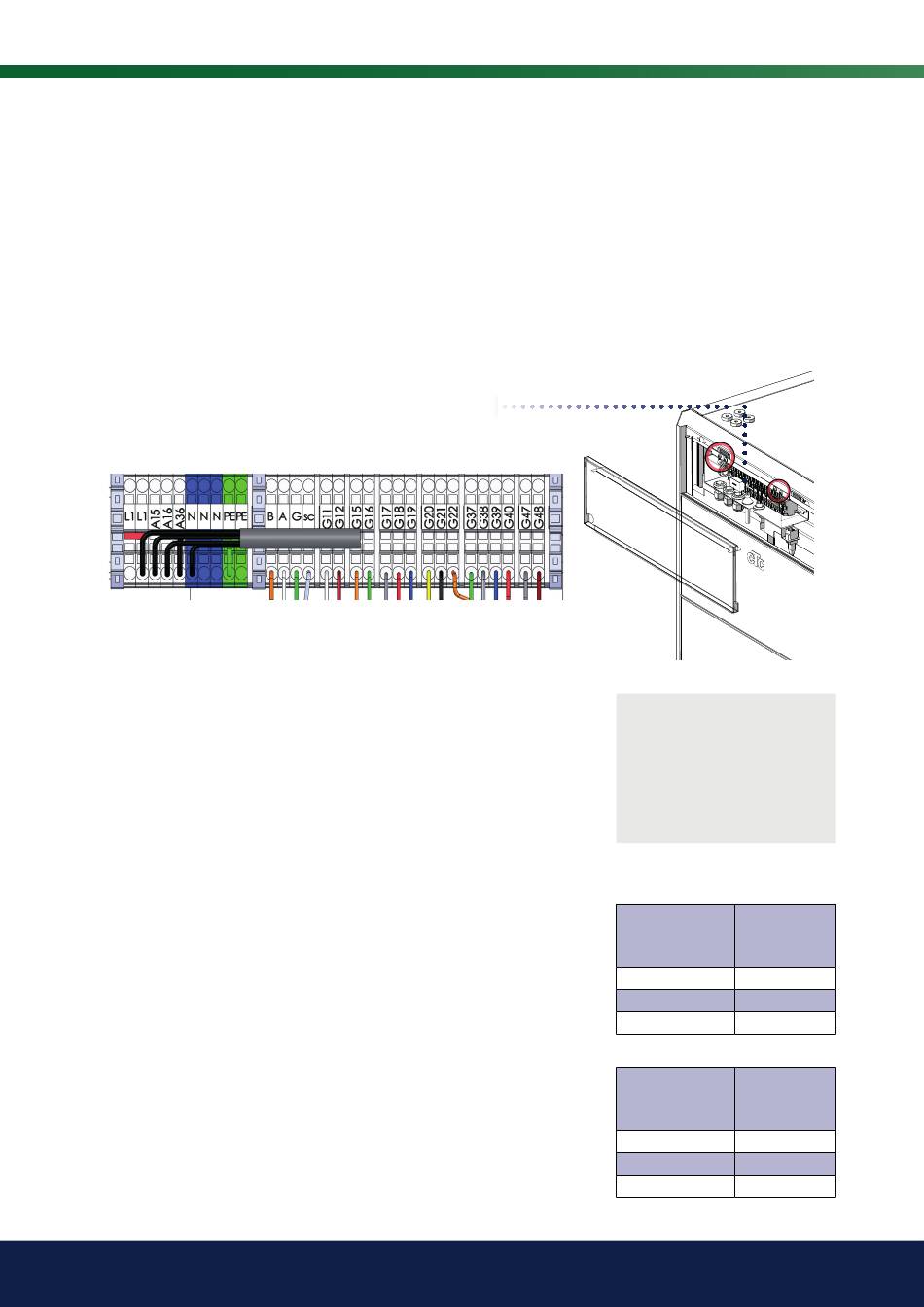

Bornier des sondes
Raccordement de la sonde d'extérieur (B15)
La sonde d'extérieur se connecte à G11–G12 sur le bornier des sondes.
La sonde doit être installée sur le côté nord-ouest ou nord de la maison afi n
qu'elle ne soit pas exposée au soleil du matin ou du soir. Si la sonde risque
d'être affectée par les rayons du soleil, elle doit être protégée par un écran.
Placez la sonde environ aux 2/3 de la hauteur de la façade près d'un coin, mais
pas sous un toit, une projection de toit ou toute autre forme de protection contre
le vent. Ne la placez pas au-dessus des conduits de ventilation, des portes ou
des fenêtres, le capteur risquant d'être affecté par des facteurs autres que la
température extérieure actuelle.
Raccordement des sondes d'ambiance (B11 et B12)
Raccordez la sonde d'ambiance 1 à G17–G19.
Raccordez la sonde d'ambiance 2 à G20–G22.
La sonde d'ambiance est placée à un point central dans la maison, dans la
position la plus ouverte possible, idéalement dans un couloir entre plusieurs
pièces. C'est le meilleur emplacement pour que la sonde puisse enregistrer une
température moyenne pour la maison.
Passez un câble à trois conducteurs (minimum 0,5 mm²) entre la pompe
à chaleur et la sonde d'ambiance. Ensuite, attachez solidement la sonde
d'ambiance aux deux tiers environ de la hauteur du mur. Branchez le câble à la
sonde d'ambiance et à la pompe à chaleur.
Pour connecter une sonde d'ambiance sans fi l (accessoire), reportez-vous au
manuel de l'accessoire.
42
CTC GS 600
Ne fi xez pas le
i
câble de la sonde
de manière
permanente tant
que vous n'avez pas
déterminé le meilleur
emplacement.
Sonde d'ambiance 1 (B11)
Bornier des
Bornier,
sondes
sonde
d'ambiance
G17
#1 (alarme)
G18
#2.
G19
#4
Sonde Amb 2 (B12)
Bornier des
Bornier,
sondes
sonde
d'ambiance
G20
#1 (alarme)
G21
#2.
G22
#4
