8. Installation électrique
Informations relatives à la sécurité
L'installation électrique doit être effectuée en conformité avec les exigences
spécifi ques de la norme nationale de sécurité électrique. Les consignes de
sécurité suivantes doivent être respectées pour la manutention, l'installation et
l'utilisation du produit :
• Coupez l'alimentation à l'aide d'un interrupteur omnipolaire avant toute
intervention sur le produit.
• Les câbles d'alimentation endommagés doivent être remplacés par le
fabricant ou par un technicien de maintenance qualifi é afi n d'éviter tout
risque.
• Le produit est classé IPX1. Le produit ne doit pas être rincé à l'eau.
• Ne compromettez jamais la sécurité en enlevant les couvercles boulonnés,
capots ou similaires.
• Ne compromettez jamais la sécurité en désactivant l'équipement de
sécurité.
• L'installation et le raccordement de la pompe à chaleur doivent être
effectués par un électricien agréé. Tout le câblage doit être réalisé
conformément aux dispositions applicables. La chaudière est livrée pré-
câblée de l'usine et réglée sur une puissance électrique de 9,0 kW pour le
chauffage et de 0,0 kW pour l'eau chaude.

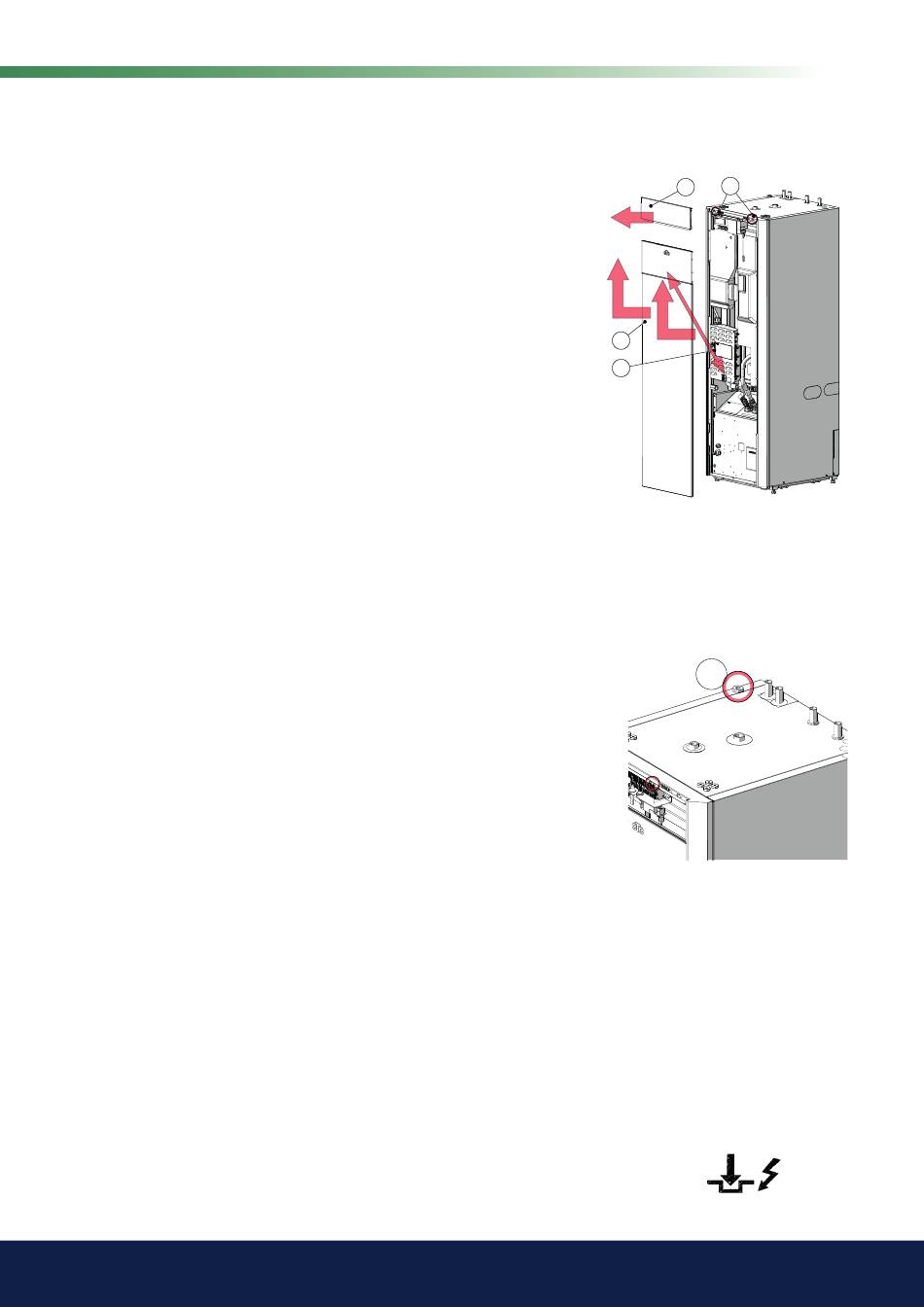

Pour ouvrir le panneau avant : 1. Retirez la bande magnétique. 2.
Desserrez les deux vis sur le dessus. 3. Dépliez l'avant et écartez-le sur
le côté. 4. Veuillez noter que le câble de l'écran avant est sensible aux
dommages.
Alimentation
Le câble d'alimentation électrique est connecté à (1). Longueur 200 cm.
Le disjoncteur est sélectionné de façon à respecter toutes les exigences
applicables pour l'installation électrique ; voir les caractéristiques techniques. La
capacité du fusible est défi nie dans la procédure d'installation sur l'écran tactile.
Le produit ajuste l'alimentation électrique conformément à ceci. Une fois qu'une
sonde de courant a été installée, le contact de charge intégré peut réguler la
sortie électrique de l'appoint électrique en fonction du fusible principal nominal.
Disjoncteur unipolaire
En fonction de la catégorie de surtension III, un disjoncteur différentiel
omnipolaire doit être installé en amont de l'installation pour assurer la
déconnexion de toutes les sources d'alimentation électrique.
Dispositif à courant résiduel
Même si un disjoncteur de fuite à la terre est déjà installé, le produit doit aussi
être équipé de son propre disjoncteur de fuite à la terre avec délai de marche/
arrêt.
Thermostat max.
Si le produit a été stocké dans un endroit extrêmement froid, le thermostat maxi
peut s'être déclenché. Pour le réinitialiser, appuyez sur le bouton sur le panneau
électrique derrière le panneau avant. À l'installation, vérifi ez toujours que le
thermostat max. ne s'est pas enclenché.
2
1
3
4
1.
Positionnement du câble d'alimentation.
Symbole pour thermostat maxi.
CTC GS 600
41
