6.1.1
Vanne de remplissage, circuit de
chauffage
Montez une vanne de remplissage entre le raccord d'eau froide et le débit de
retour du circuit de chauffage.
6.1.2
Clapet anti-retour
Montez le clapet anti-retour fourni sur le raccordement de l'arrivée d'eau
froide.
6.1.3
Vannes d'arrêt
Il est important d'installer une vanne d'arrêt (94) sur le débit de départ.
La vanne à bille de filtre fournie (95) doit être montée sur le débit de retour du
circuit de chauffage.
6.1.4
Soupape de sécurité
La soupape de sécurité (2,5 bars) de la pompe à chaleur pour le circuit de
chauffage doit être montée conformément aux réglementations applicables.
Raccordez le tuyau d'évacuation d'eaux usées au système d'évacuation
directement au siphon de sol ou, si la distance est supérieure à deux mètres,
à un entonnoir. Le conduit des eaux usées doit descendre vers le système
d'évacuation, être installé dans un environnement sans gel et laissé ouvert à
l'air atmosphérique/sans pression.
6.1.5
Manomètre – pression du système
Fixez un manomètre au conduit d'expansion ou au conduit de retour du
circuit de chauffage.
6.1.6
Raccordement du vase d'expansion
(accessoire)
Il est préférable de raccorder la pompe à chaleur à un vase d'expansion
fermé. La pompe à chaleur est prête à être montée sur un vase d'expansion
fermé de 18 l. placé sur le dessus du produit. Le vase d'expansion avec les
connexions et flexible requis est disponible comme accessoire.
Si vous utilisez un système ouvert, la distance entre le vase d'expansion et
le radiateur le plus haut placé ne doit pas être inférieure à 2,5 m afin d'éviter
l'introduction d'oxygène dans le système.
Si la pompe à chaleur est connectée à une autre source de chaleur, par
exemple une chaudière, les installations doivent avoir des vases d'expansion
séparés.
22
CTC GS 600
N. B. : Il est important
!
d'installer des vannes
d'arrêt sur le débit
de départ et celui de
retour.
N. B. : Le conduit des
!
eaux usées doit être
connecté au système
d'évacuation.

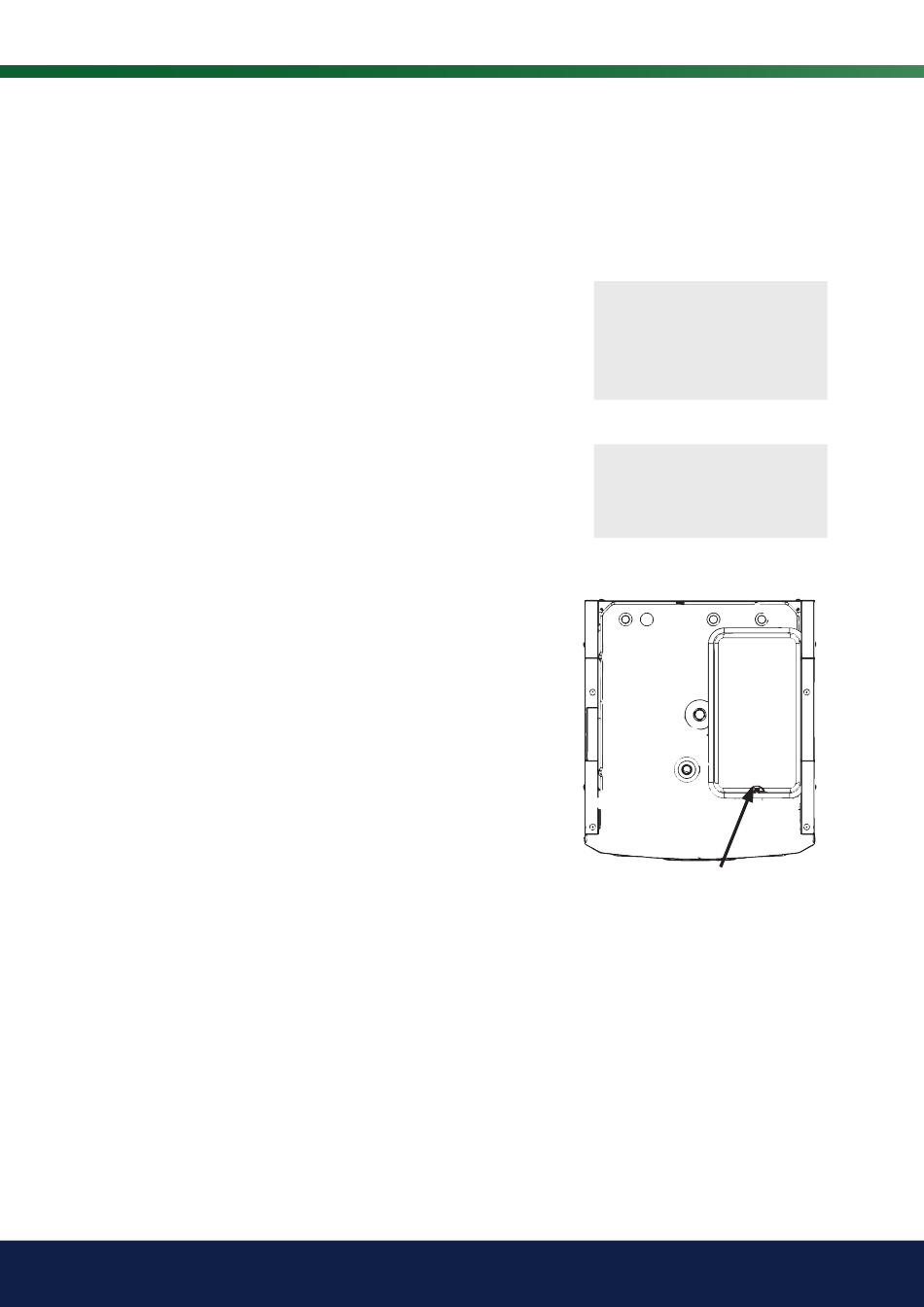

Position du vase d'expansion.
