7.2
Diagrammes de principe du circuit du circuit d'eau
glycolée.
96
97
98
99
100
101
102
103
104r

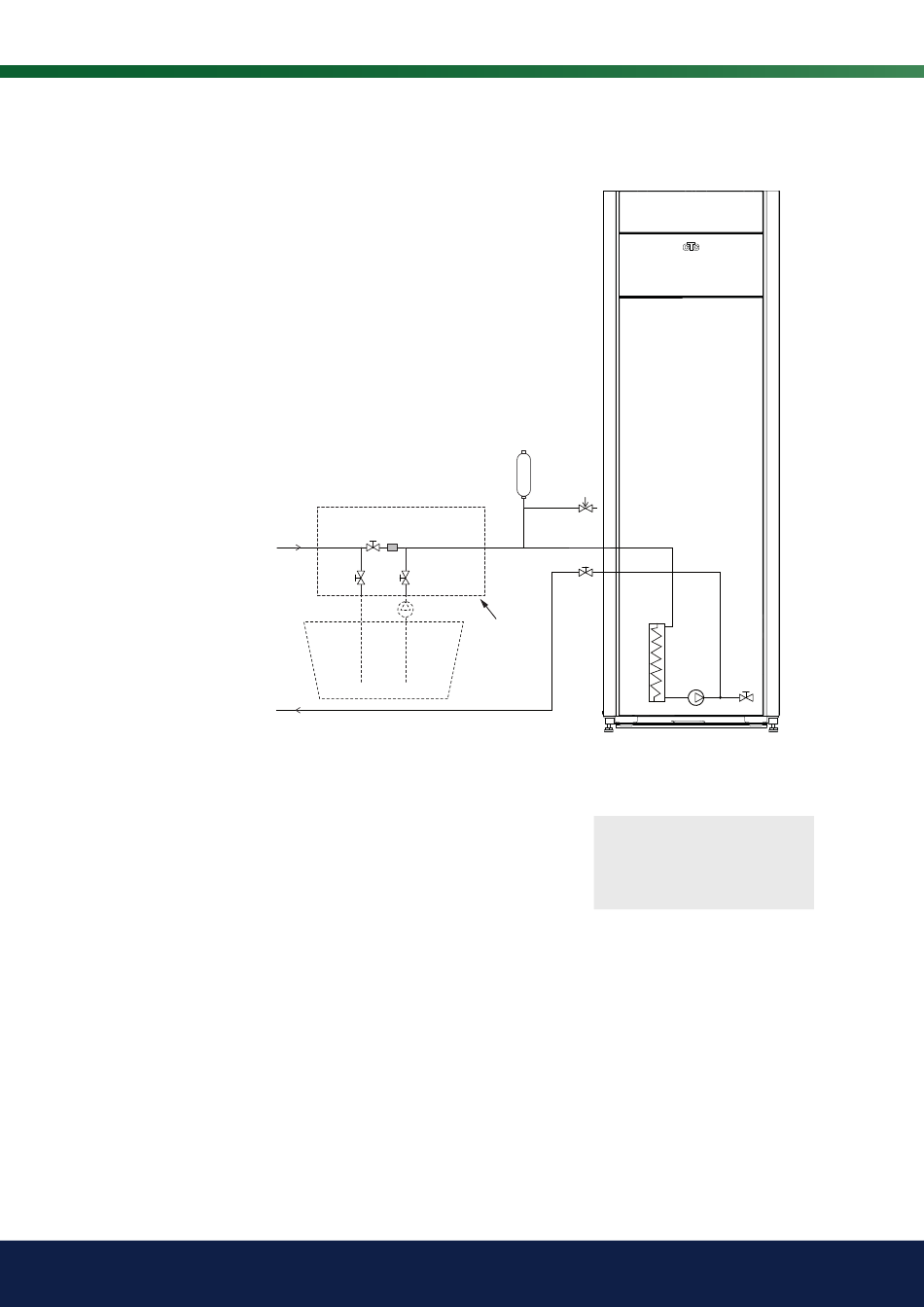

Le diagramme montre la connexion principale pour le circuit d'eau glycolée.
L'équipement de remplissage est représenté par les sections en pointillés. N.
B. : Les tuyaux du collecteur doivent comporter un dispositif de purge dans
la mesure où des poches d'air peuvent se former. Vérifiez toujours le filtre
(99) lors du remplissage et lors de la purge du circuit d'eau glycolée.
7.2.1
Vérification du circuit d'eau glycolée après
l'installation
Après quelques jours, vous devez vérifier le niveau du liquide dans le vase.
Remplissez si nécessaire et fermez la vanne (98c) lors du remplissage.
7.2.2
Vase d'expansion/de niveau (96)
Le vase inférieur doit être raccordé à la ligne d'arrivée du serpentin de sol
ou du trou de forage au point culminant du système. Gardez à l'esprit que
le ballon peut produire des condensats sur sa surface extérieure. Montez
la soupape de sécurité (104) comme indiqué sur le schéma de principe et
montez un bouchon adéquat sur le dessus du vase.
Si le vase ne peut pas être installé au point le plus haut, un vase d'expansion
fermé peut être utilisé.
38
CTC GS 600
Vase d'expansion/de niveau
Distributeur de remplissage
Vannes d'arrêt
Filtre
Pompe de remplissage externe
Vase de mélange
Ppe Capteur
Évaporateur
Soupape de sécurité 3 bars
98c
99
98a
98b
101
96
104
98d
100
97
103
102
La pompe et le vase
!
de mélange doivent
être d'une bonne
dimension.
