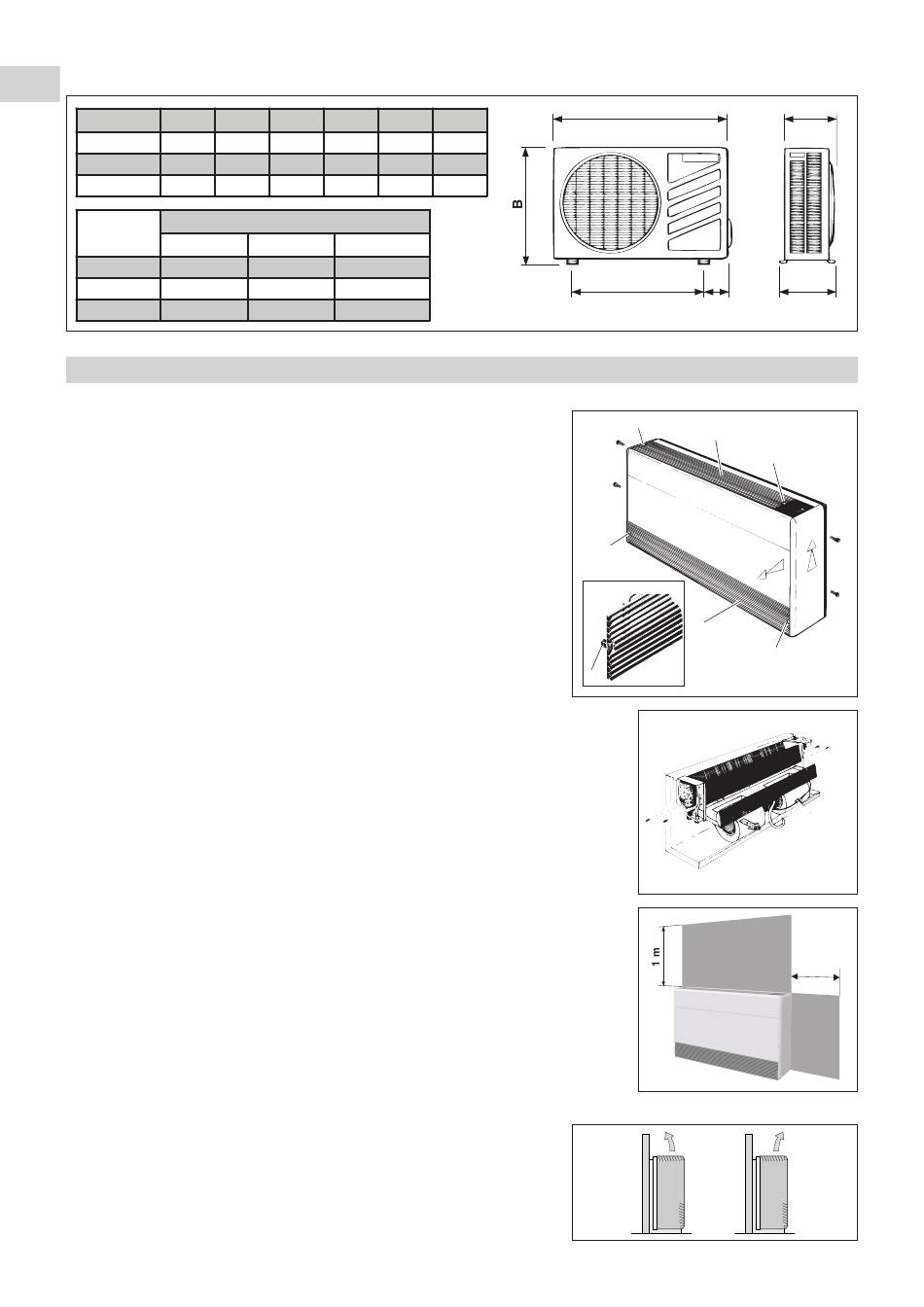

2.3.2 - UNiTé EXTéRiEURE - GRF
F
Appareil
A (mm) B (mm) C (mm) d (mm) E (mm) F (mm)
GRF 98 L
700
GRF 128 L
700
GRF 188 L
830
Appareil
Longueur
GRF 98 L
815
GRF 128 L
815
GRF 188 L
971
3 - MisE EN PLACE dEs UNiTés
3.1 - MisE EN PLACE dE L'UNiTé iNTéRiEURE
• Il est préférable de manutentionner le traitement d'air sans son habillage
lors de la mise en place.
• Si besoin, enlever aussi la ventilation.
3.1.1 - déPOsE dE L'HABiLLAGE
• Dévisser les 2 vis moletées (B) et les 2 vis tôle (C).
• Déposer l'habillage en le soulevant légèrement et en le tirant vers
l'avant.
NOTE : Pour une meilleure préhension, on peut enlever auparavant
la grille de soufflage (1) et la grille d'aspiration (4). Pour cela,
déverrouiller les clips (A) en les tournant d'un quart de tour à l'aide
d'un tourne-vis ou d'une pièce de monnaie.
iMPORTANT : En remettant les grilles en place, prendre soin de
verrouiller les clips (A) en tournant d'un quart de tour.
3.1.2 - déPOsE dE LA vENTiLATiON
• Enlever les vis de fixation.
• Débrancher le faisceau au niveau du connecteur (d).
• Tirer l'ensemble de ventilation.
3.1.3 - CHOiX dE L'EMPLACEMENT
éviTER :
• De placer l'unité dans des pièces très humides, ou exposées à des projections
d'eau. Appareil prévu pour être installé dans des locaux abrités (IP 20).
• L'exposition directe au soleil ou la proximité de sources de chaleur.
• D'installer l'unité derrière les rideaux ou les meubles qui pourraient empêcher la
circulation de l'air.
• D'installer l'appareil à proximité de matières combustibles (car il peut être équipé
d'un chauffage électrique).
véRiFiER QUE :
• L'emplacement soit le meilleur afin d'assurer une bonne ventilation du local.
• La consistance du mur soit adaptée au poids de l'unité et ne provoque pas de
vibrations.
• La position choisie respecte les espaces minimum d'entretien conseillés (voir
dessin ci-contre), et que la distance et la dénivellation entre les unités soient les
plus courtes possible.
• La tuyauterie et les raccordements électriques soient facilement accessibles.
3.1.4 - MONTAGE
• L'appareil peut être posé au sol, fixé au mur ou au plafond.
• Dans tous les cas, il doit être obligatoirement plaqué contre une paroi.
• Pour le montage mural et plafonnier, voir dans le chapitre accessoires les supports pouvant être utilisés.
3.1.5 - CHOiX dU sENs dE sOUFFLAGE
A - LivRAisON sTANdARd
• Soufflage vertical orienté vers l'arrière.
B - sOUFFLAGE vERs L'AvANT :
• Retourner la grille de 180° (voir démontage page 5).
540
265
470
540
265
470
630
305
538
Appareil emballé (mm)
Hauteur
Profondeur
568
343
568
343
690
388
294
116
294
116
307
146
4
A
D
F
A
1
B
C
A
4
A
soufflage
vers
l'arrière
C
E
A
B
C
A
D
0.30 m
soufflage
vers
l'avant
