2.3

Montage

Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Vous y serez invité, serrez les vis à l'aide de l'outil correspondant.

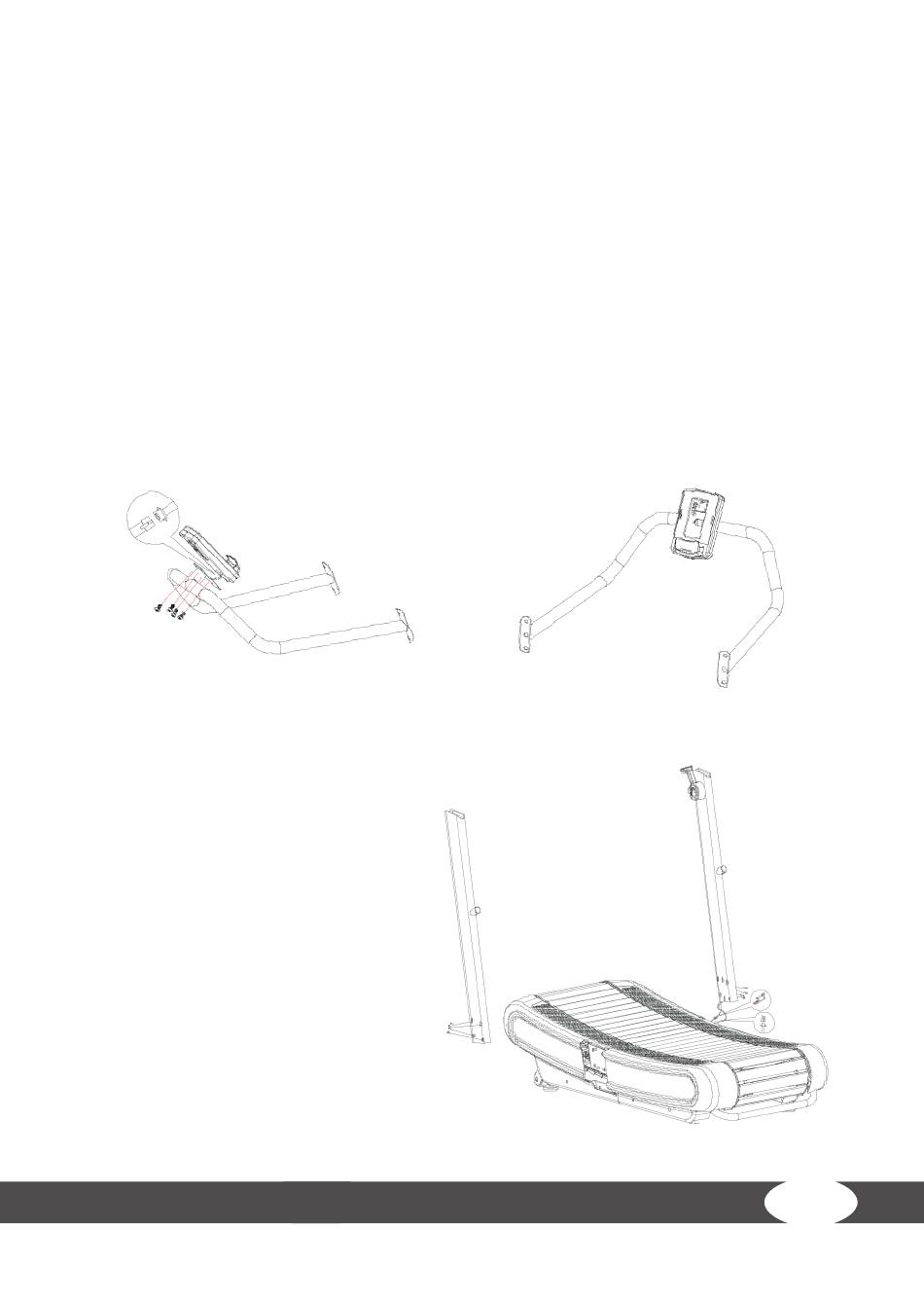

Étape 1 : montage de la console
1. Reliez le câble de la console (55) au câble correspondant de l'unité de console (4).
࣑ ATTENTION
Lors de l'étape suivante, veillez à ne pas coincer les câbles.
2. Fixez la console (55) sur l'unité de console (4) à l'aide de quatre vis M5*10 (83).
Étape 2 : montage des barres de
console
1. Reliez le câble de la barre de
console droite (2) aux câbles du
cadre principal (1).
࣑ ATTENTION
Lors de l'étape suivante, veillez à
ne pas coincer les câbles.
2. Fixez les deux barres de console
(2 & 3) sur le cadre principal (1) à
l'aide de quatre vis M8*55*20 (78).
