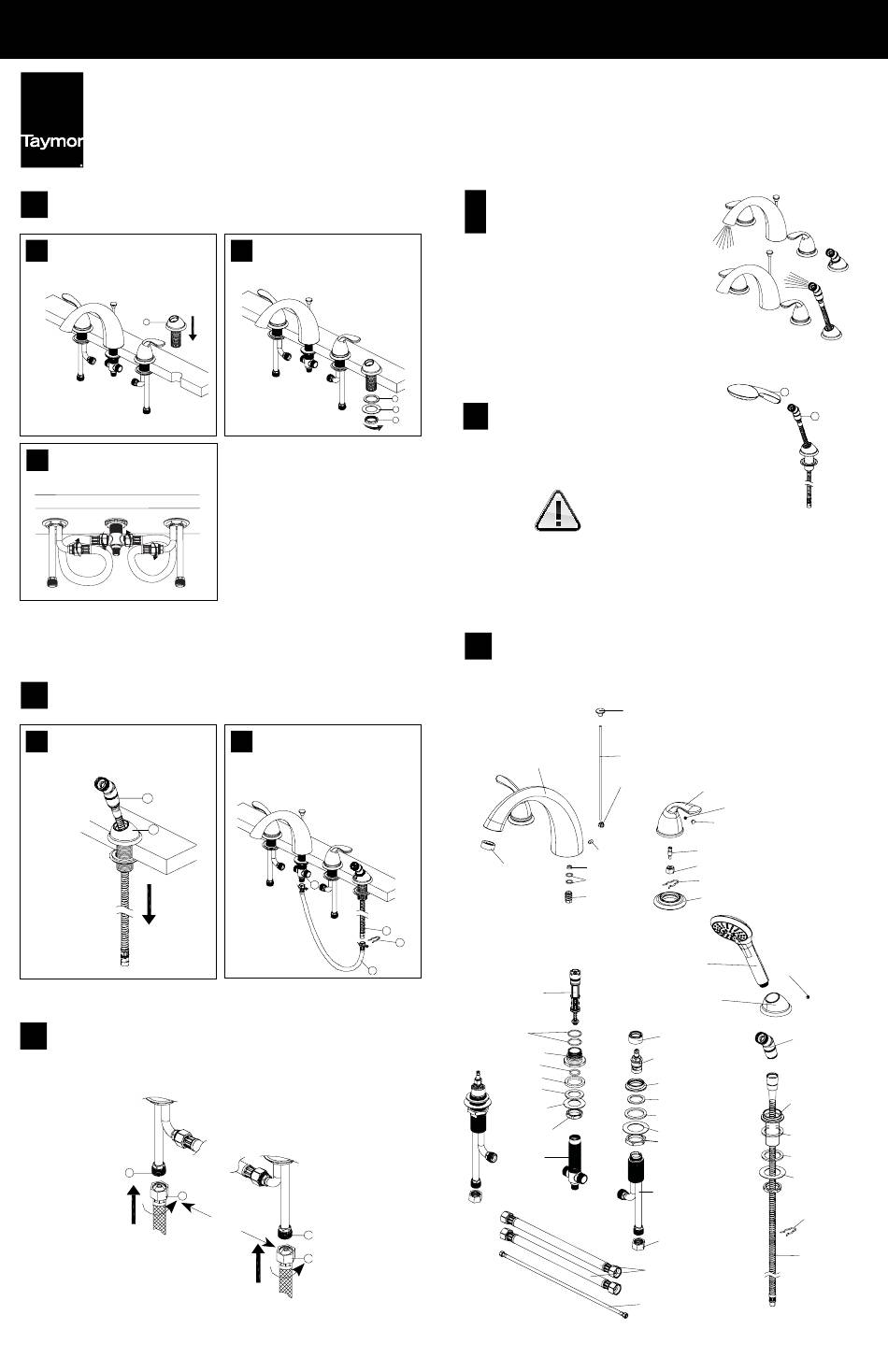

INSTRUCTIONS D'INSTALLATION
COSMOS 06-4089HS / 06-4089HSSN
ROBINET DE BAIGNOIRE ROMAIN
INSTALLATION DU GUIDE-TUYAU
8
A
Insérez le guide-tuyau (1) dans la plage.
1
Raccordez les sorties du corps de valve aux
C
entrées du corps du dériveur en utilisant
les tuyaux d'alimentation souples et à haut
débit fournis.
RACCORDEMENT DU TUYAU DE LA POMME DE DOUCHE
9
A
Insérez le tuyau spiral de la pomme de
douche (1) dans le guide-tuyau (2).
1
2
RACCORDEMENT DE L'ALIMENTATION EN EAU
10
Raccordez les tuyaux d'alimentation en eau (1) aux logement du robinet (2). Le tuyau
d'alimentation en eau chaude se raccorde à l'entrée de gauche. Le tuyau d'alimentation
en eau froide se raccorde à l'entrée de droite. (Les tuyaux d'alimentation ne sont pas
inclus.)
2
1
B
En travaillant sous la plage, fixez le guide-
tuyau à l'aide de la rondelle en caoutchouc
(1), la rondelle en métal (2) et l'écrou de
fixation (3). Serrez avec la clé à molette.
TORSION 11 À 15 PI/LB
B
Raccordez et vissez soigneusement une ex-
trémité du tuyau de raccordement tressé (1)
au tuyau spiral de la pomme de douche (2)
et l'autre extrémité au corps du dériveur (3).
Retenez le tuyau spiral de la douchette (2)
avec l'attache (4).
3
1
TORSION
6 À 10 PI/LB
2
1
PURGE
11
Ouvrez l'alimentation en eau chaude et en eau
froide et vidangez les tuyaux d'alimentation en
eau pendant une minute. Tirez le tuyau jusqu`à sa
pleine extension et pointez le bec vers le bas dans
la baignoire. Levez complètement la tige de levage
à la position « ON » (OUVERT) et vidangez les tuyaux
d'alimentation en eau pendant une minute. Après la
vidange, tournez les manettes pour complètement
fermer l'eau. La tige de levage devrait maintenant se
trouver dans sa position normale.
1
INSTALLATION DE LA POMME
2
12
DE DOUCHE À MAIN
3
Raccordez la pomme de douche à main (1) à l'extrémité du
coude (2) en vissant dans le sens des aiguilles d'une montre.
Serrez à la main.
DIAGRAMME ÉCLATÉ AUX FINS DE RÉFÉRENCE
13
ENTRETIEN Votre nouveau robinet est conçu pour vous offrir des années de rendement
sans souci. Conservez son aspect neuf en le nettoyant périodiquement à l'aide d'un
linge doux. Évitez les nettoyants abrasifs, la laine d'acier et les produits chimiques
corrosifs car ceux-ci terniront le fini et annuleront votre garantie.
4 - BEC
6 - REDRESSEUR
2
4
17 - DÉRIVEUR
18 - JOINT TORIQUE
19 - CONNECTEUR
20 - JOINT TORIQUE
21 - RONDELLE
22 - RONDELLE
EN CAOUTCHOUC
23 - RONDELLE
EN MÉTAL
24 - ÉCROU
DE FIXATION
25 - CORPS
SERVICE À LA CLIENTÈLE
OUEST 1-800-267-4774 | EST 1-800-387-7064 | taymor.com
AVERTISSEMENT : Vérifiez s'il y a des fuites
au niveau des raccordements. La non-conformité
à cette directive peut entraîner des dégâts causés par l'eau.
1 - BOUTON DE TIGE DE LEVAGE
2 - TIGE DE LEVAGE
3 - REPÈRE DE LA
TEMPÉRATURE DE L'EAU
10 - MANETTE
11 - VIS DE FIXATION
12 - REPÈRE DE LA TEMPÉRATURE DE L'EAU
5 - VIS DE FIXATION
13 - CONNECTEUR
14 - INVERSEUR
7 - DISQUE
8 - JOINT TORIQUE
15 - ATTACHE
9 - VALVE
16 - COL DE LA MANETTE
37 - POMME DE DOUCHE À MAIN
38 - COL DE DOUCHE
26 - CHAPEAU
27 - CARTOUCHE
28 - COL
29 - RONDELLE DU COL
30 - RONDELLE EN CAOUTCHOUC
31 - RONDELLE EN MÉTAL
32 - ÉCROU DE FIXATION
33 - LOGEMENT
34 - ÉCROU DE RACCORDEMENT
35 - TUYAUX D'ALIMENTATION
SOUPLES ET À HAUT DÉBIT
36 - TUYAU DE RACCORDEMENT TRESSÉ
® MARQUE DÉPOSÉE DE TAYMOR INDUSTRIES LTD.
1
2
39 - VIS DE FIXATION
40 - COUDE
41 - TIGE LONGUE
42 - RONDELLE
43 - RONDELLE
EN CAOUTCHOUC
44 - RONDELLE
EN MÉTAL
45 - ATTACHE
46 - TUYAU
SPIRAL DE LA
POMME DE
DOUCHE
