Per il modello SAF-HD 7 la matrice è così definita:
di
2.3 TELEALIMENTAZIONE
La centrale può essere usata per telealimentare eventuali pre-amplificatori da palo o altri accessori remoti.
Tramite programmazione è possibile infatti attivare la telealimentazione per ciascuno degli ingressi UHF. La
corrente massima erogabile e' di 200mA@12V, da intendersi come somma di tutti gli ingressi.
Tutte le telealimentazioni sono protette da corto circuito: la centrale si spegne automaticamente in presenza
di eventuale cortocircuito su uno degli ingressi.
. E'
na 2
nna
rare
UHF 1
FILTRO FILTRO FILTRO
1 2 3

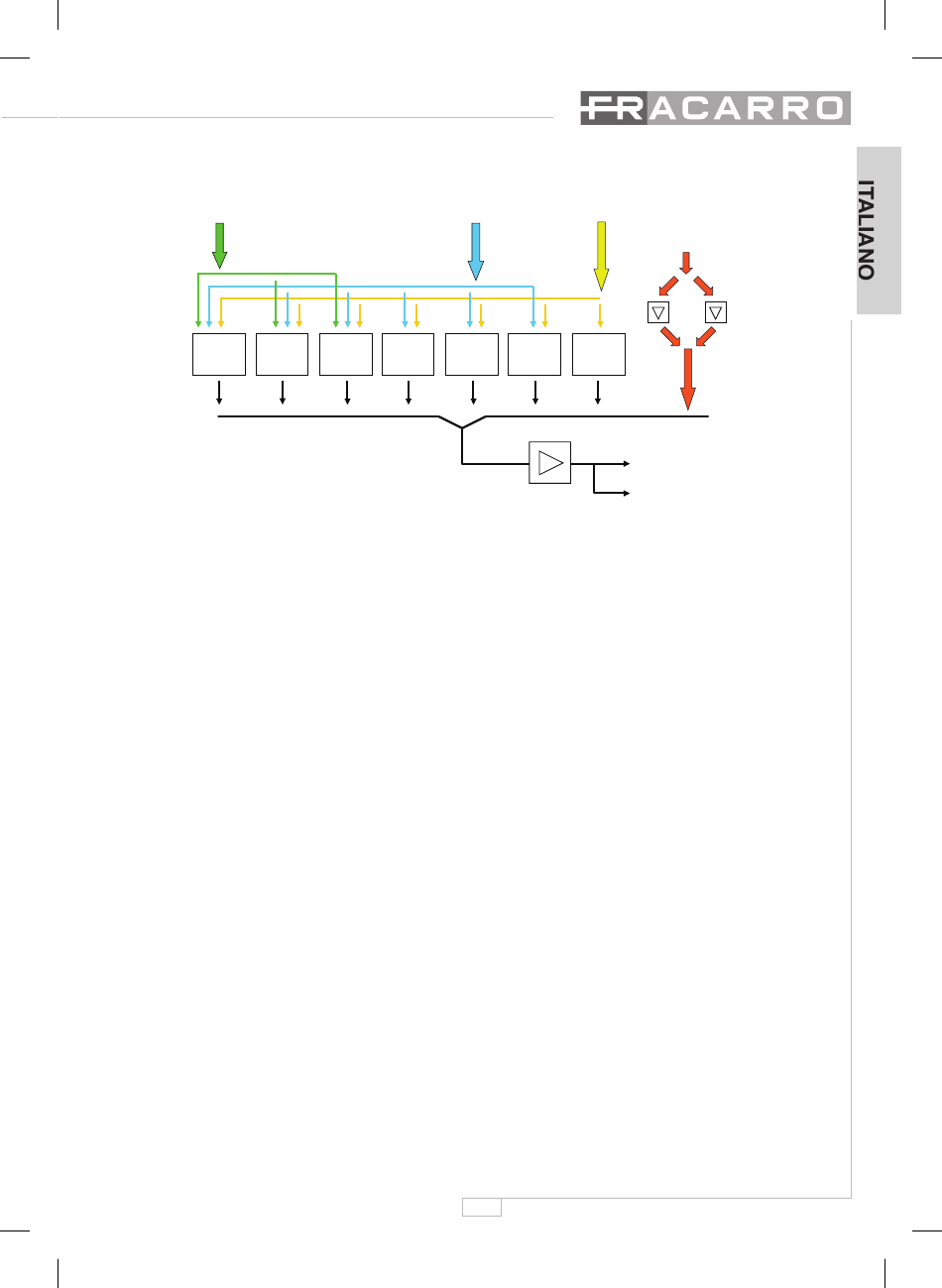

Fig. 2.2 - Suddivisione dei filtri nel modello SAF-HD 7
UHF 2
FILTRO FILTRO FILTRO
4 5 6
5
FM
UHF 3
B.III
DAB
B.III
FM
DAB
FILTRO
7
OUT RF
TEST RF
