3 DESCRIPTION DU PRODUIT
3.1
Introduction
Le MasterShunt 500 est un contrôleur de batterie qui permet l'automatisation du système et alimente également le réseau
MasterBus. Le groupe de batteries est contrôlé de façon très précise par un shunt, qui permet de mesurer le courant de
décharge/charge et la tension. Les informations détaillées sur l'état d'un groupe de batteries comprennent la tension, le
courant, l'état de charge et l'indication du temps restant.
L'état de charge est exprimé en pourcentage. Cette valeur est automatiquement compensée par le facteur d'efficacité de
charge et l'exposant de Peukert. Lorsque la batterie est chargée à 100 % de sa capacité, l'état de charge est réinitialisé à
100 %. Une batterie non Li-ion est considérée comme pleinement chargée si l'une des conditions suivantes est respectée.
1
Les paramètres ci-dessous sont respectés pendant au moins 30 secondes :
• Tous les Ah déchargés sont rechargés dans la batterie (calcul réel sans facteur d'efficacité de charge).
• Le courant de charge actuel est inférieur au réglage d'ampères de charge batterie pleine mais supérieur à 0 A.
Pendant au moins 4 heures, la tension de la batterie est supérieure à la tension d'entretien plus 1/2/3/4 V (à une tension
2
batterie nominale de 12/24/36/48 V).
Pendant au moins 8 heures, la tension de la batterie est supérieure à la tension d'entretien plus 0,3/0,6/0,9/1,2 V (à une
3
tension batterie nominale de 12/24/36/48 V).
Pendant au moins 12 heures, la tension de la batterie est supérieure à la tension d'entretien plus 0,1/0,2/0,3/0,4 V (à une
4
tension batterie nominale de 12/24/36/48 V).
Un afficheur comme le Touch 10 (dans un réseau CZone) ou l'EasyView 5 (dans un réseau MasterBus) peut être utilisé pour
afficher les informations de la batterie.
3.2
Extérieur

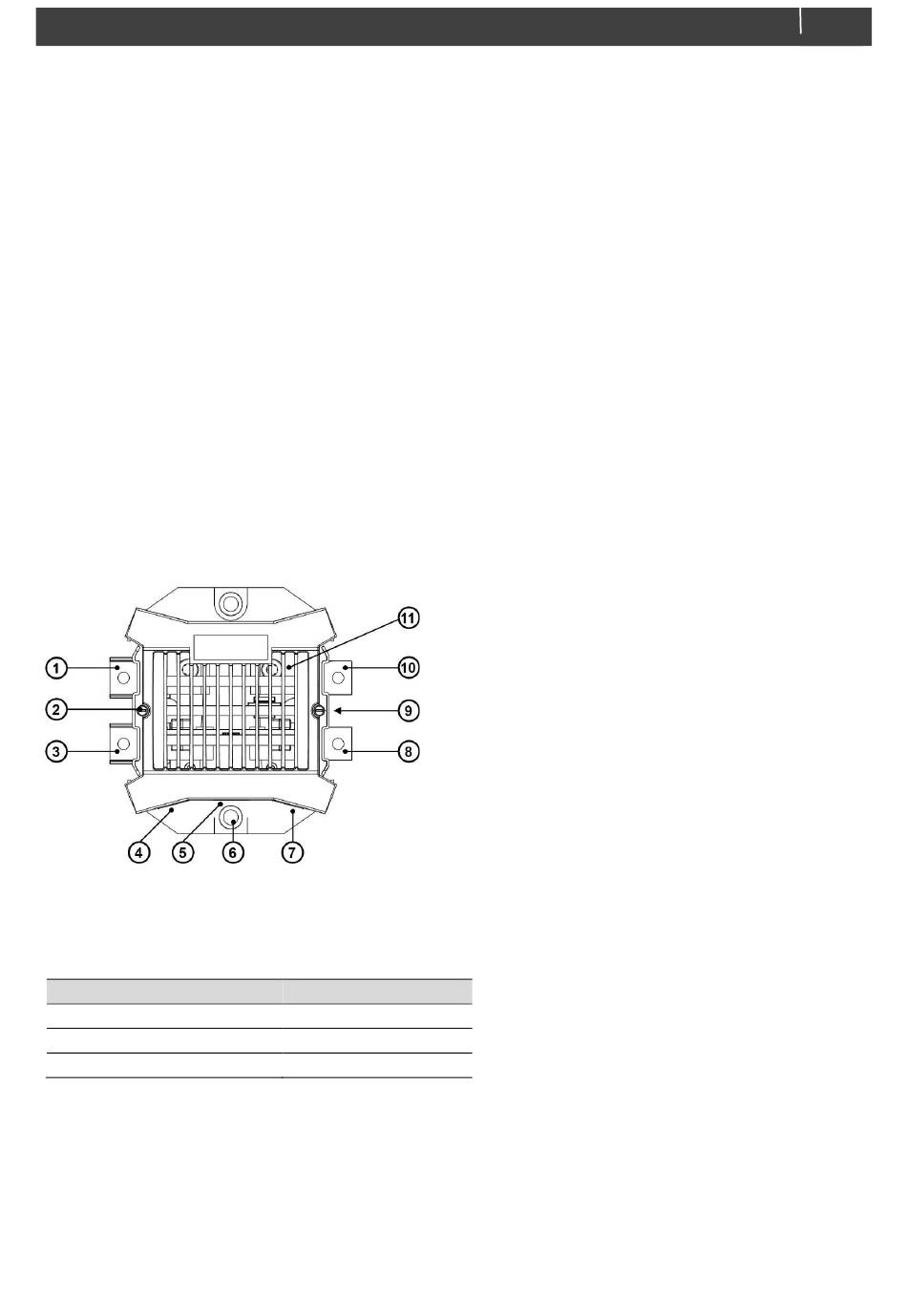

Figure 2 : vue d'ensemble du MasterShunt
3.3
Voyants DEL
Le MasterShunt 500 est équipé de deux voyants DEL ; un entre les connecteurs côté batterie et l'autre entre les connecteurs
côté charge (élément 9 dans Figure 2).
État
Clignotement lent simultané
Clignotement irrégulier simultané
Clignotement rapide alterné
MasterShunt 500 – Manuel d'installation et d'utilisation
Signification
Aucune activité de réseau
Activité de réseau
Situation d'alarme
1.
Pôle batterie positif côté batterie
2.
Vis de fixation des deux côtés (tourner de 90 degrés
pour desserrer le haut)
3.
Pôle batterie négatif côté batterie
4.
Connecteur CZone/MasterBus
5.
Connecteur capteur de température
6.
Trou de montage pour vis à tête creuse M8
7.
Connecteur CZone/MasterBus
8.
Pôle batterie négatif côté charge
9.
DEL d'état, des deux côtés
10. Pôle batterie positif côté charge
11. Barre omnibus ou fusible interne optionnel
5
