Montage
16
• Pour les mesures dans des produits contenant des particules solides p. ex. les fluides
encrassés, le montage de pots de purge et de vannes de purge est judicieux pour recueillir
les dépôts et les évacuer.
Mesure de niveau dans des réservoirs fermés avec FMD78

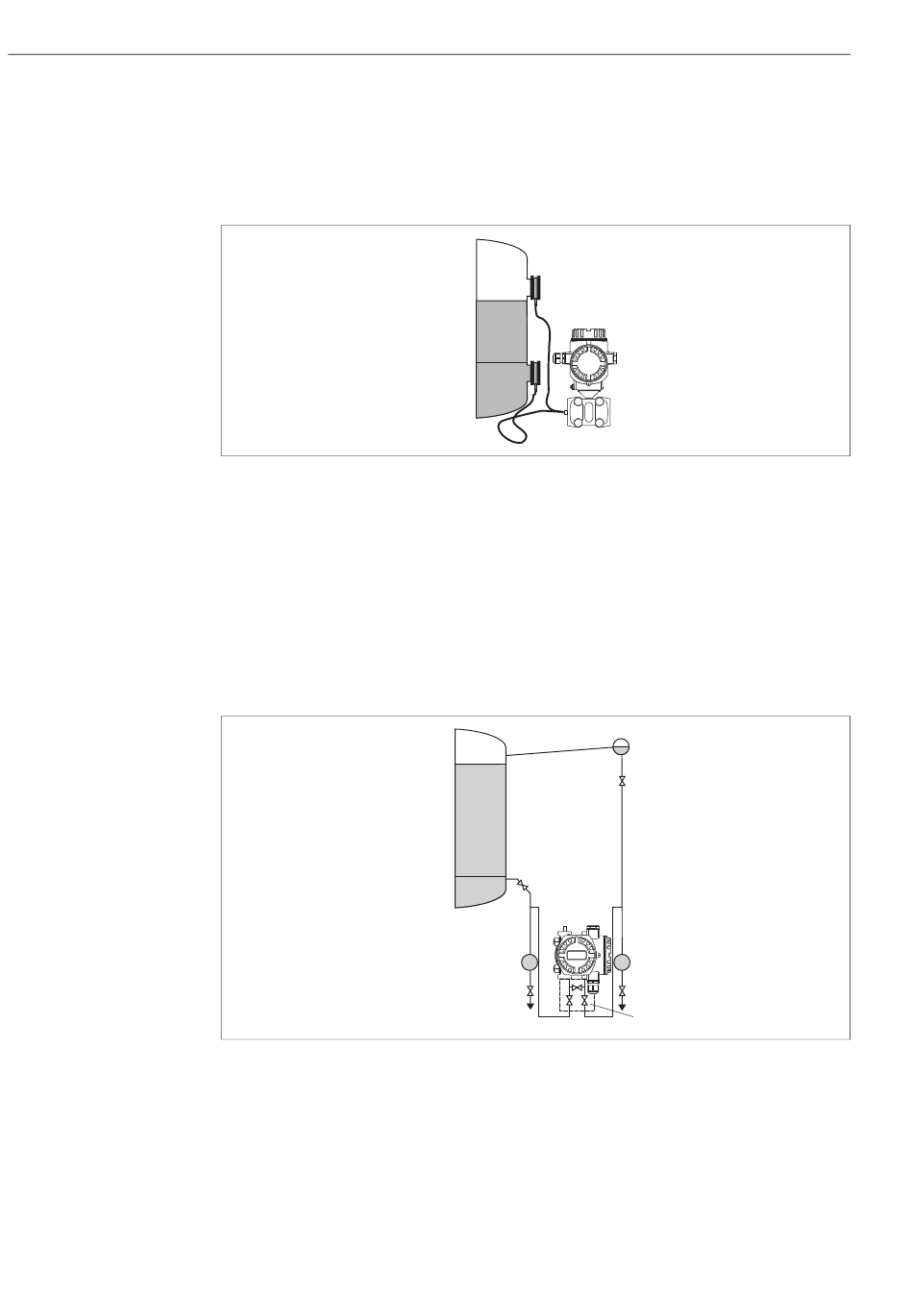

Fig. 12: Ensemble de mesure de niveau dans des réservoirs fermés avec FMD78
1 Deltabar S, ici FMD78
• Monter le Deltabar S en dessous du séparateur inférieur.  ä 19, chap. 4.3.4 "Conseils de
montage pour appareils avec séparateurs (FMD78)".
• La température ambiante pour les deux capillaires devrait être la même.
La mesure de niveau est seulement garantie entre le bord supérieur du séparateur inférieur
et le bord inférieur du séparateur supérieur.
Mesure de niveau dans des réservoirs fermés avec ciel gazeux avec PMD75
Fig. 13: Ensemble de mesure de niveau dans des réservoirs avec ciel gazeux avec PMD75
1 Pot de condensation
2 Vannes d' i solement
3 Deltabar S, ici PMD75
4 Séparateur
5 Vannes de purge
6 Manifold 3 voies
• Monter le Deltabar S en dessous du raccord de mesure inférieur afin que les prises de pres-
sion soient toujours remplies de liquide.
• Raccorder les prises de pression du côté négatif toujours au dessus du niveau maximal.
Deltabar S FMD77, FMD78, PMD75 avec 4...20 mA HART
–
max.
+
min.
–
max.
➁
min.
+
➂
➃
➄
➀
P01-FMD78xxx-11-xx-xx-xx-000
➀
➁
➃
➄
➅
P01-PMD75xxx-11-xx-xx-xx-005
