GEMÜ Code 5M Notice D'installation page 4

2 Remplacement de la membrane
2
3
4
5
GEMÜ Code 5M

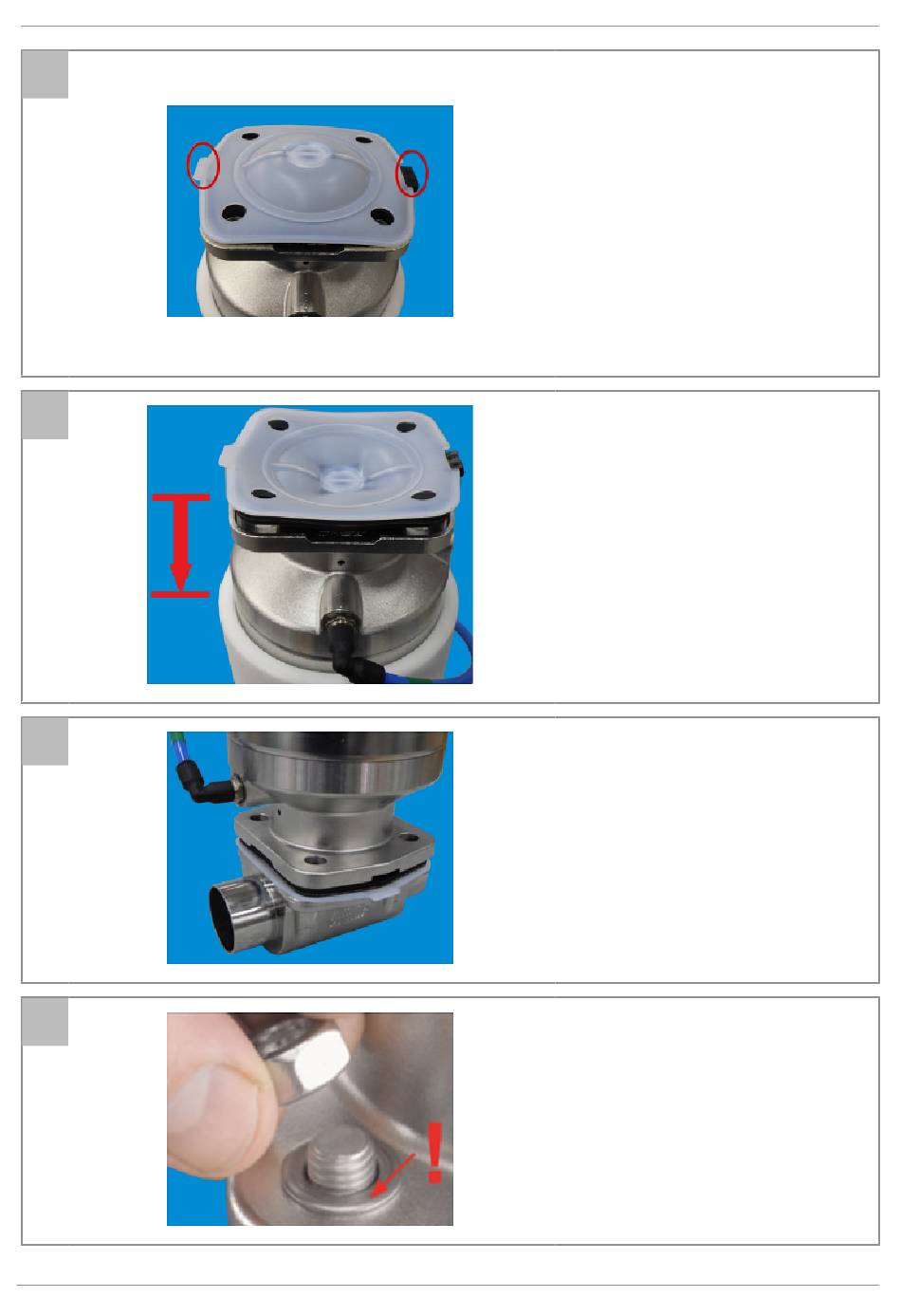

1. Revisser la feuille PTFE jusqu'à la corres-
pondance suivante (max. 180°).
2. Veiller à ce que les positions du sabot, du
siège d'étanchéité et de la membrane cor-
respondent.
3. Rabattre à la main la feuille PTFE.
ð La languette de la feuille PTFE et la lan-
guette de la membrane d'appui EPDM
peuvent être positionnées sur des côtés
opposés (voir figure). L'avantage est que
les marquages sont visibles sur les deux
languettes. Une position où les deux lan-
guettes sont superposées est également
correcte sur le plan technique.
● Mettre l'actionneur en position d'ouver-
ture.
1. Disposer l'actionneur avec la membrane
en place sur le corps de vanne.
2. Veiller à la correspondance entre le corps
de vanne, la membrane et l'actionneur.
● Positionner les vis de liaison du côté du
corps et les visser alternativement et en
croix au corps de vanne/aux écrous, à la
main (sans forcer).
