2.2 Montage de la membrane

1
www.gemu-group.com

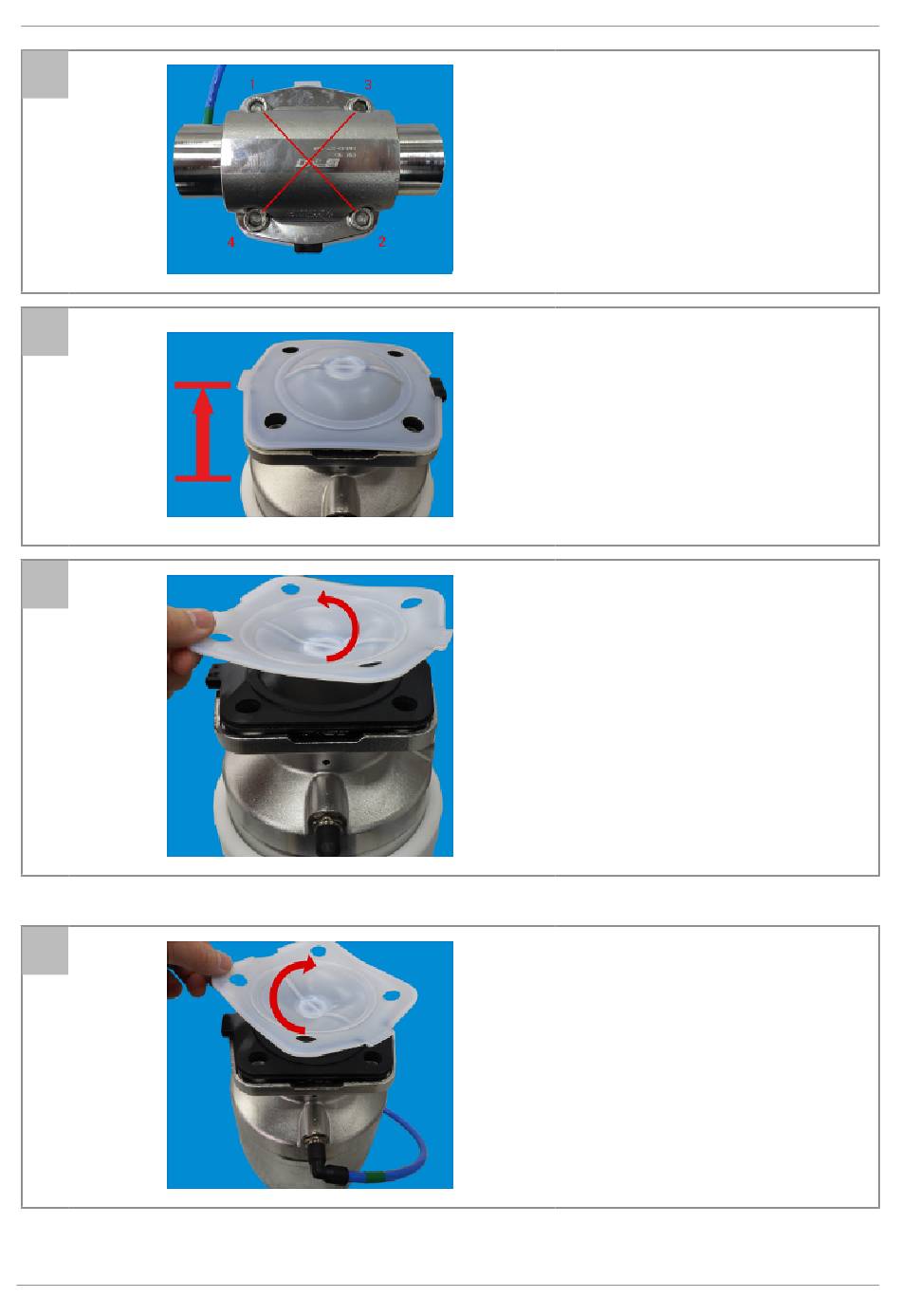

● Desserrer en croix les vis de liaison et
soulever l'actionneur du corps de vanne.
● Mettre l'actionneur en position de ferme-
ture.
ð En cas d'actionneur à commande ma-
nuelle, veiller à ne pas tourner trop loin. Le
risque est que le sabot sorte de ses
guides latéraux.
1. Inverser à la main la feuille PTFE et la dé-
visser de l'axe de la vanne/du sabot (file-
tage à droite : tourner vers la gauche pour
desserrer).
2. Retirer la membrane d'appui EPDM.
3. Vérifier l'absence de dommages sur la
membrane ; au besoin, la remplacer.
1. Disposer précisément la membrane d'ap-
pui EPDM sur la bride de l'actionneur.
2. Inverser à la main la feuille PTFE et la vis-
ser dans l'axe de la vanne/le sabot jusqu'à
la butée.
