l'armoire en vibration ne heurte d'autres armoires d'UPS ou d'accessoires
parallèles.
Tableau 6: Distances de dégagement de l'armoire de l'UPS
30-50 kW avec ou
sans un (interne)
transformateur [mm]
30-50 kW avec deux
(internes) transforma-
teurs [mm]
60-100 kW sans au-
cun (interne) transfor-
mateur [mm]
80-100 kW avec un
(interne) transforma-
teur [mm]
80–200 kW avec kit
d'évacuation d'air par
le haut [mm]
120-200 kW [mm]

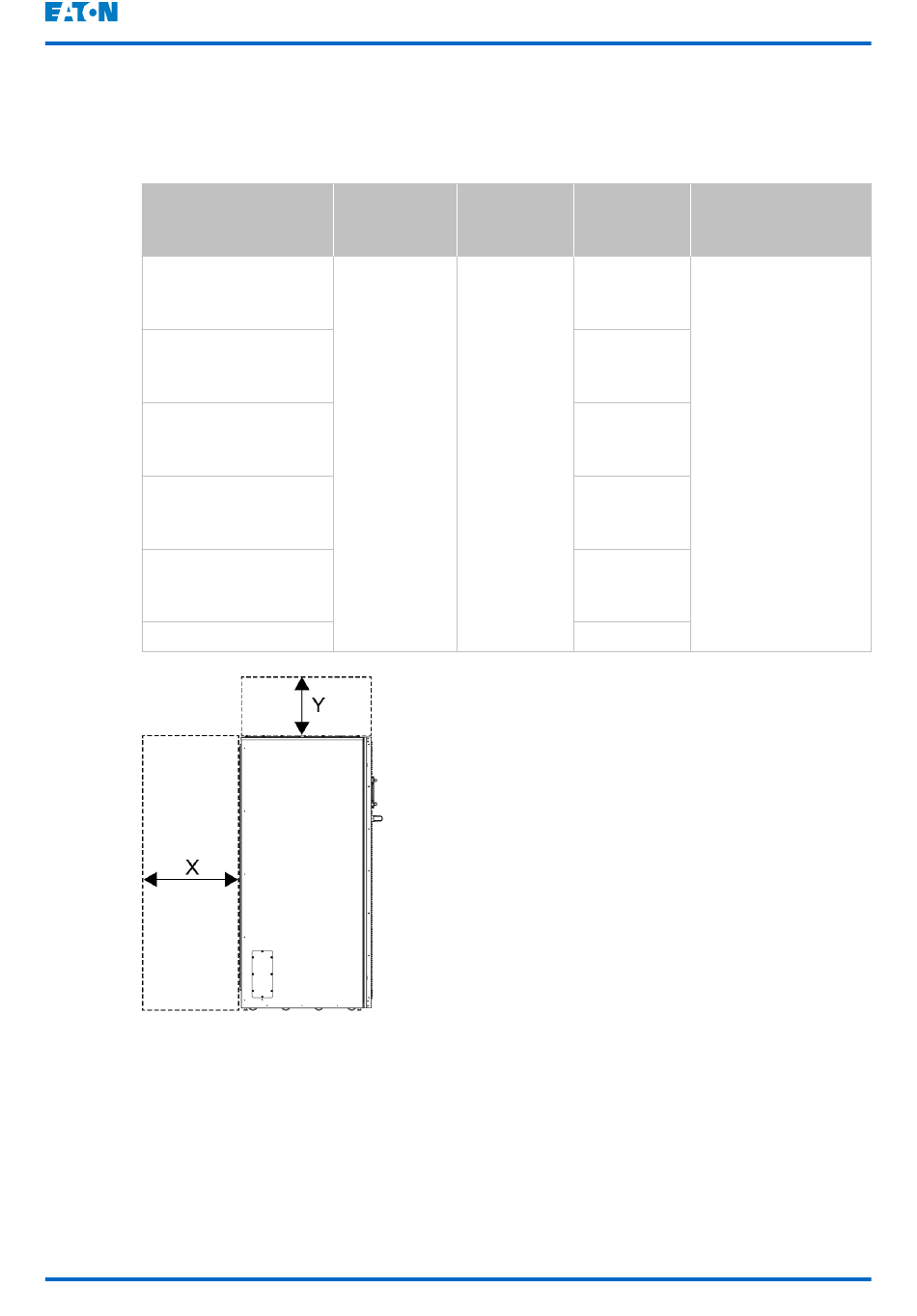

Figure 19. Distances de dégagement de l'armoire de l'UPS
X= dégagement à l'arrière de l'armoire
Les exigences environnementales de base pour le fonctionnement de l'UPS
sont :
• Plage de température ambiante : +0 à +40°C (45°C au niveau de la mer)
©
