6. Interfaces
Balance
DATA
I/O
200-240 V: T 63 mA
GM
100-120 V: T 125 mA
GM54
0 Pompe/vanne
1 Réapprovisionner
3 Alarme
4 Mesure de consommation active
5 Circuit de régulation passif
6 Circuit de régulation actif
Numéro du contact du GM54
GA37
6.1 Généralités

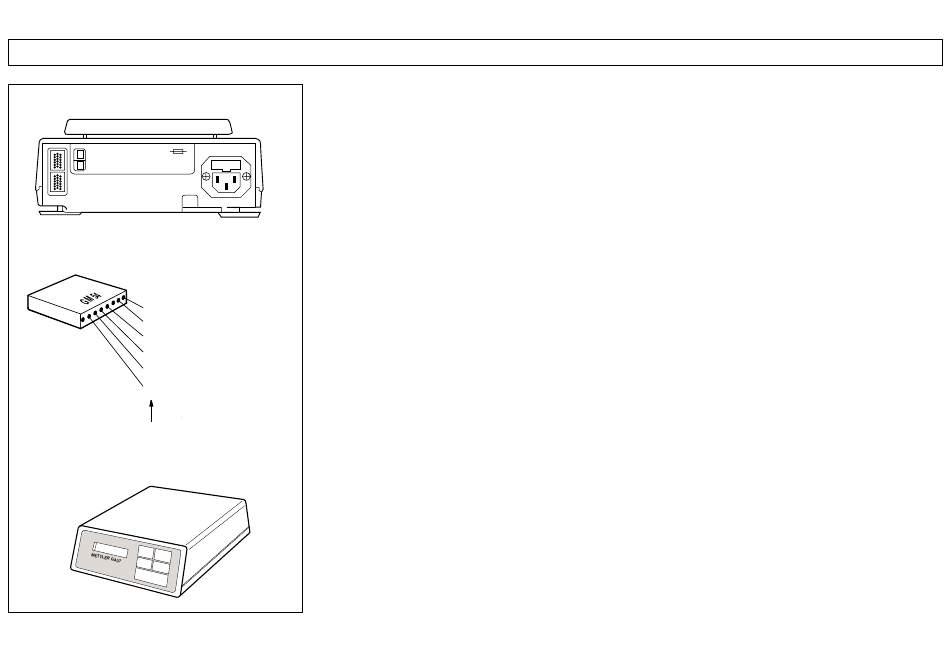

Le système comporte (sur la balance) une interface RS232C ou CL pour la connexion d'une
imprimante ou d'un ordinateur. Il possède de plus une interface GM qui sert à connecter le
clavier FlowPac et les appareils METTLER TOLEDO GM.
6.2 Interface pour pompes, vannes et dispositifs d'alarme
L'interface processus GM54 sert à connecter des pompes ou des vannes au FlowPac. Les
modèles suivants, différant par le type de commande, peuvent être connectés:
• Pompes commandées par fréquence d'impulsion; le débit dépend du nombre d'impulsions.
• Vannes électromagnétiques commandées par la durée d'ouverture; le débit dépend de la
durée d'impulsion.
• Pompes commandées par le courant ou la tension; le débit dépend de la valeur du signal
analogique (courant ou tension).
En cas d'utilisation de pompes commandées par signal analogique, il faut installer de plus le
convertisseur D/A GA37.
Pour la commande des pompes et vannes, il faut respecter les valeurs limites indiquées ci-
après. En cas de sollicitation plus forte, monter un amplificateur de commande (modèle courant
du commerce) entre le GM54 et la pompe/vanne.
Pompes commandées par la fréquence et la durée d'impulsion
Tension maximale au contact (contact ouvert) 36 V
Courant maximal au contact (contact fermé)
Pompes commandées par le courant/la tension
Courant de réglage: 0 - 20 mA ou 4 - 20 mA
Tension de réglage: -10 V à +10 V ou 0 ... 10 V
Remarque:
Les valeurs de réglage parviennent au GA37 par l'interface RS232C de la balance.
15
(<1 mA)
DC
100 mA (<1,8 V)
DC
