Начальная настройка
Для моделей E71-P/C (поляризованные отражающие и прозрачные объекты) ...
– Разместите датчик напротив отражателя
– Установить регулятор чувствительности на максимальное значение.
– Разместите датчик таким образом, чтобы светодиод выхода (желтый) загорелся и запомните это положение.
После этого расположите датчик таким образом, чтобы светодиод выхода (желтый) погас. Теперь разместите
датчик между этими двумя точками.
– Затем повторите эту процедуру, постепенно уменьшая чувствительность, чтобы улучшить направленность.
После завершения снова установить чувствительность на максимальное значение.
– Оптимальная настройка для распознавания достигается тогда, когда загорается зеленый светодиод
(у моделей с поляризованным отражателем)
– Для распознавания прозрачных и очень малых объектов уменьшить чувствительность регулятором, пока датчик
не будет надежно распознавать целевой объект.
Для моделей серии E71-T/N (просвечивающий передатчик/приемник) ...
– Разместите передатчик напротив приемного датчика
– Разместите датчик таким образом, чтобы светодиод выхода (желтый) загорелся, и запомните это положение.
После этого разместите датчик таким образом, чтобы светодиод выхода (желтый) погас. Затем разместите
датчик между этими двумя точками
– Оптимальная настройка для распознавания достигается тогда, когда загорается зеленый светодиод.
Для моделей серии E71-S (диффузное отражение)...
– Разместите датчик и установите потенциометр чувствительности на максимум
– Зеленый светодиод должен загореться, желтый светодиод не должен гореть.
– Разместите целевой объект напротив датчика.
– Теперь поворачивайте потенциометр чувствительности против часовой стрелки до тех пор, пока не загорится
желтый светодиод (цель распознана).
– После этого уберите целевой объект, при этом желтый светодиод больше не должен гореть.
– Затем поворачивайте потенциометр чувствительности по часовой стрелке до тех пор, пока снова не загорится
желтый светодиод (фон распознан).
– После этого установите потенциометр между положением, в котором была распознана цель, и положением,
в котором был распознан фон.
– Должен загореться зеленый светодиод.
Для моделей серии E71-F (неизменяемый фокус)...
– Расстояние распознавание было установлено для этих датчиков на заводе на 11 см ± 10 %.

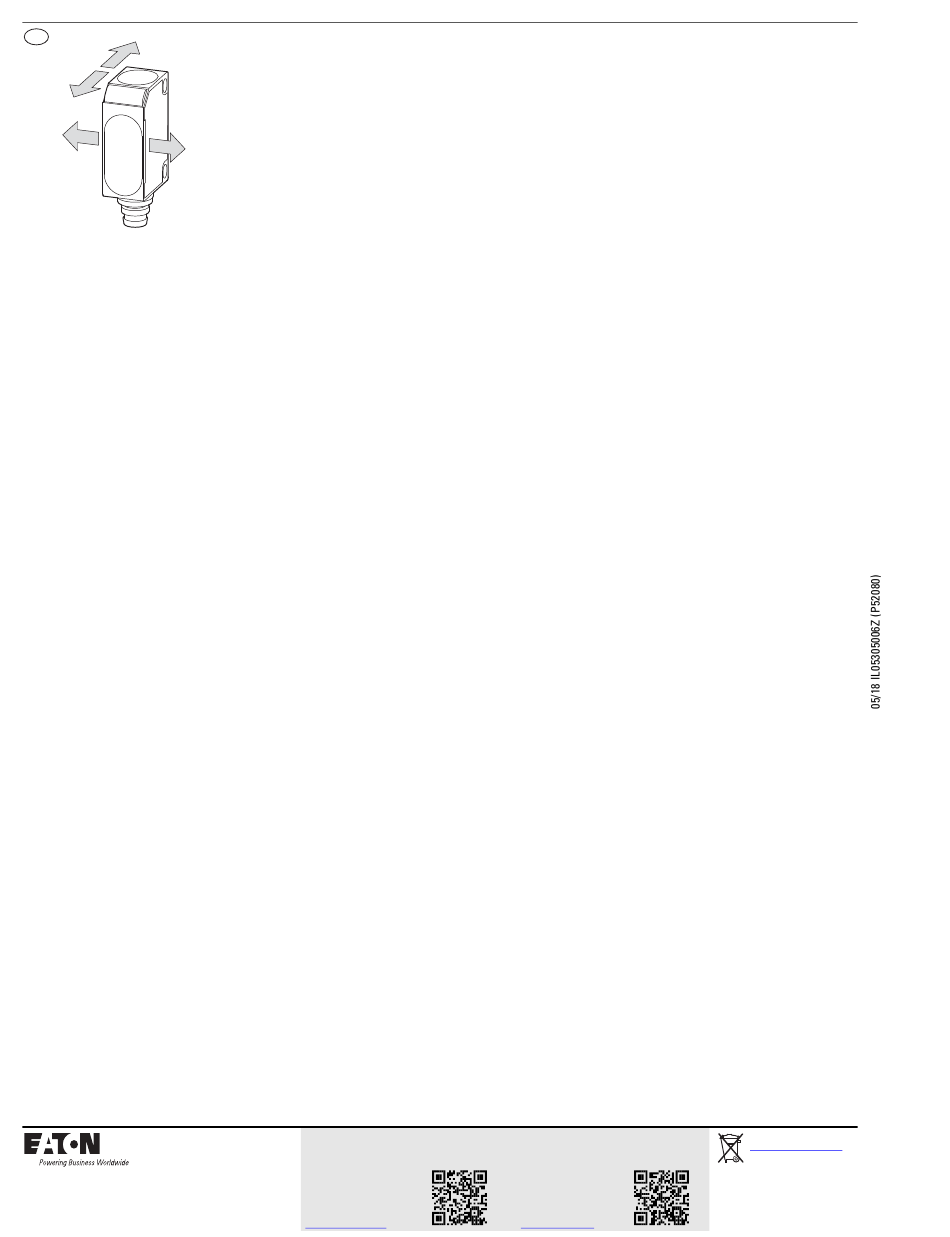

– Переместите целевой объект ближе к датчику или дальше от него, чтобы улучшить распознавание, или
переместите целевой объект вертикально по отношению к корпусу датчика (как показано на рисунке).
