- Funcionamento da Embraiagem Electrónica e ligação do codificador
PS-300-24
PS-400-24
INT-24
SN-50-24
PS-200
Dispositivo muito importante para fins de segurança, a sua calibração fica constante no tempo sem
estar sujeita a desgastes como nas embraiagens mecânicas.
A. A mesma é activa no fechamento e na abertura, quando intervém inverte a marcha sem desabilitar
o fechamento automático se a mesma estiver activada.
B. Se intervém durante 2 vezes seguidas posiciona-se automaticamente em STOP desabilitando o
fechamento automático se a mesma estiver activada; intervindo 2 vezes seguidas significa que o
obstáculo é permanente e qualquer outro movimento poderá ser perigoso, obrigando assim o
utente a dar o comando de fechamento ou de abertura
C. Se intervém três vezes seguidas a unidade de controlo executa um processo de Emergência onde
irá efectuar obrigatoriamente uma abertura completa até bater no retentor batente para depois
fechar automaticamente se for activado o fechamento automático, dessa maneira se as batidas
tiverem sido perdidas se sincroniza automaticamente.

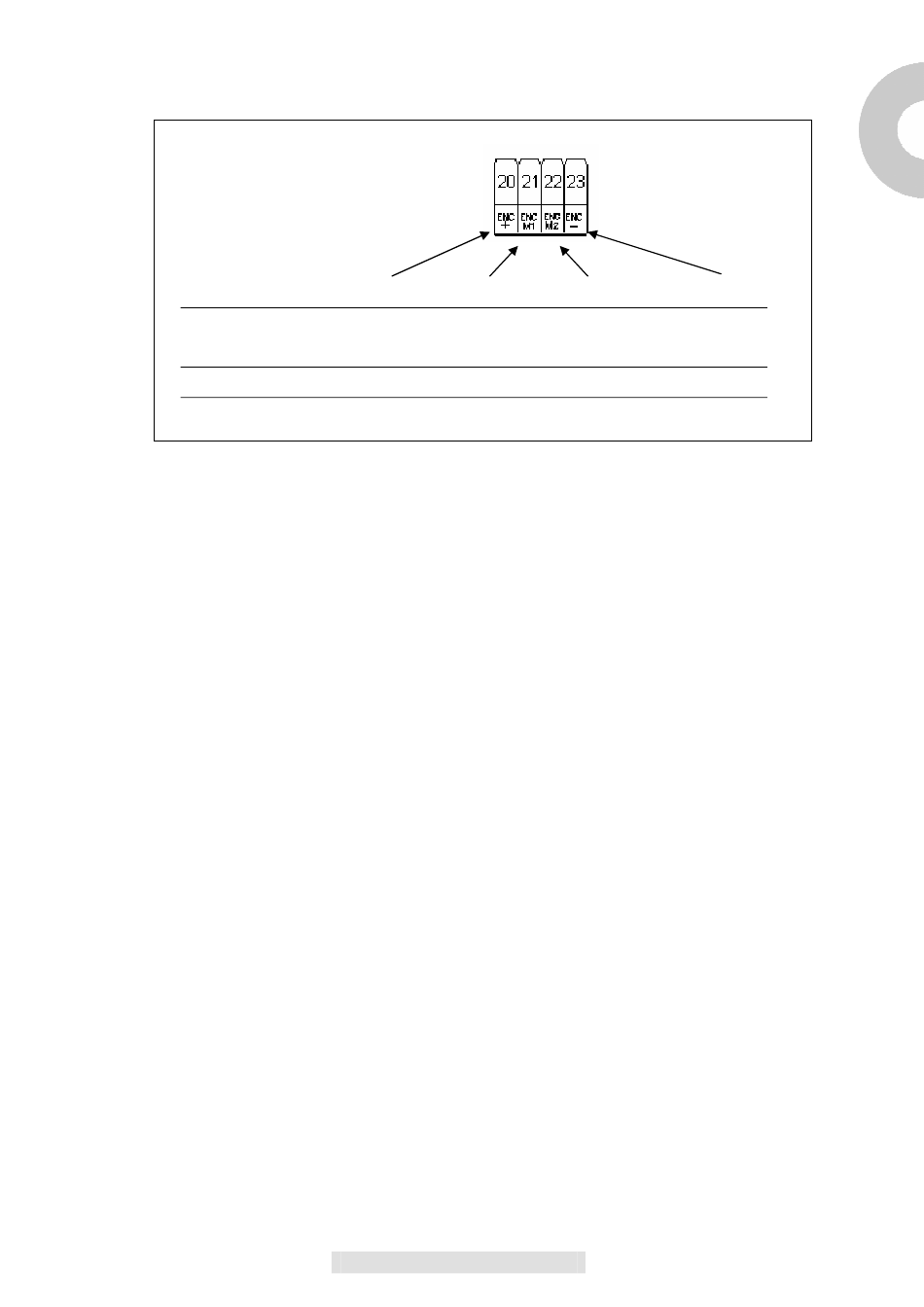

A alimentação POSITIVA dos codificadores liga-se no Borne N.20 ENC+
A alimentação NEGATIVA dos codificadores liga-se no Borne N.23 ENC-
O Sinal do codificador relativo ao motor M1 no borne N. 21 ENC1
O Sinal do codificador relativo ao motor M2 no borne N. 22 ENC2
Funcionamento Abrir/Passagem de pedestre PED :
Ligado entre o Borne N.14 e o Borne N.19 Contacto N.A. Normalmente Aberto
É um comando de abertura que se for seleccionado o funcionamento com 2 motores irá abrir
totalmente somente o Motor M1 , se for seleccionado o funcionamento com 1 motor irá efectuar uma
abertura parcial igual a 40% do curso apreendido
- Funcionamento Passo a Passo P/P :
Ligado entre o Borne N.15 e o Borne N.19 Contacto N.A. Normalmente Aberto
É um comando de abertura que pode funcionar de duas maneiras diferentes:
Dip 1 = ON Um impulso Abrir, durante a marcha não aceita nenhum comando, aceita a abertura
durante o fechamento
Dip 3 = OFF Um impulso Abrir, um impulso Stop , um impulso Fechar
- Função Fotocélula Close F1 :
Ligado entre o Borne N.16 e o Borne N.19 Contacto N.C.Normalmente Fechado
Essa entrada é considerada uma segurança, o contacto pode ser interrompido a qualquer momento
durante o fechamento da automação provocando o bloqueio imediato do movimento invertendo o
sentido de marcha
- Função Fotocélula Open F2 :
Ligada entre o Borne N.17 e o Borne N.19 Contacto N.C. Normalmente Fechado
Essa entrada é considerada uma segurança, o contacto pode ser interrompido a qualquer momento
durante a abertura da automação provocando o bloqueio imediato do movimento, a automação
continuará a abertura ao restaurar o contacto.
- Funcionamento Stop STP :
Ligado entre o Borne
considerada uma segurança, o contacto pode ser interrompido a qualquer momento, bloqueando
imediatamente a automação desabilitando qualquer função inclusive o Fechamento Automático
- Ligação da Régua de Bornes Alimentações CN1 :
O CN1 é dedicado à ligação das alimentações da placa :
M1/M2 +
PRETO VERDE/AMARELO
VERMELHO
CASTANHO
N.18 e o Borne N.19 Contacto Normalmente Fechado N.C. Essa entrada é
