- Funcionamiento de la Fricción Electrónica y conexión del codificador
PS-300-24
PS-400-24
INT-24
SN-50-24
PS-200
Dispositivo importantísimo para la seguridad, su calibrado permanece constante durante todo el
tiempo sin estar sujeto a desgastes como en las habituales fricciones mecánicas.
A. Está activa tanto en cierre como en apertura; cuando se dispara, invierte la marcha sin deshabilitar
el cierre automático, si está activado.
B. Si se dispara 2 veces consecutivas, se coloca automáticamente en STOP, deshabilitando el cierre
automático en caso que éste esté conectado; si se dispara 2 veces consecutivas, significa que el
obstáculo es permanente y cualquier ulterior movimiento podría ser peligroso, obligando de esta
manera al usuario a dar la orden de cierre o apertura.
C. Si se dispara tres veces consecutivas, la centralita lleva a cabo un procedimiento de Emergencia,
en el que efectuará obligatoriamente una apertura completa, hasta llegar al tope; después se
volverá a cerrar automáticamente, si está activado el cierre automático. De esta manera, si se
hubiese pasado de los topes, se resincronizaría automáticamente.

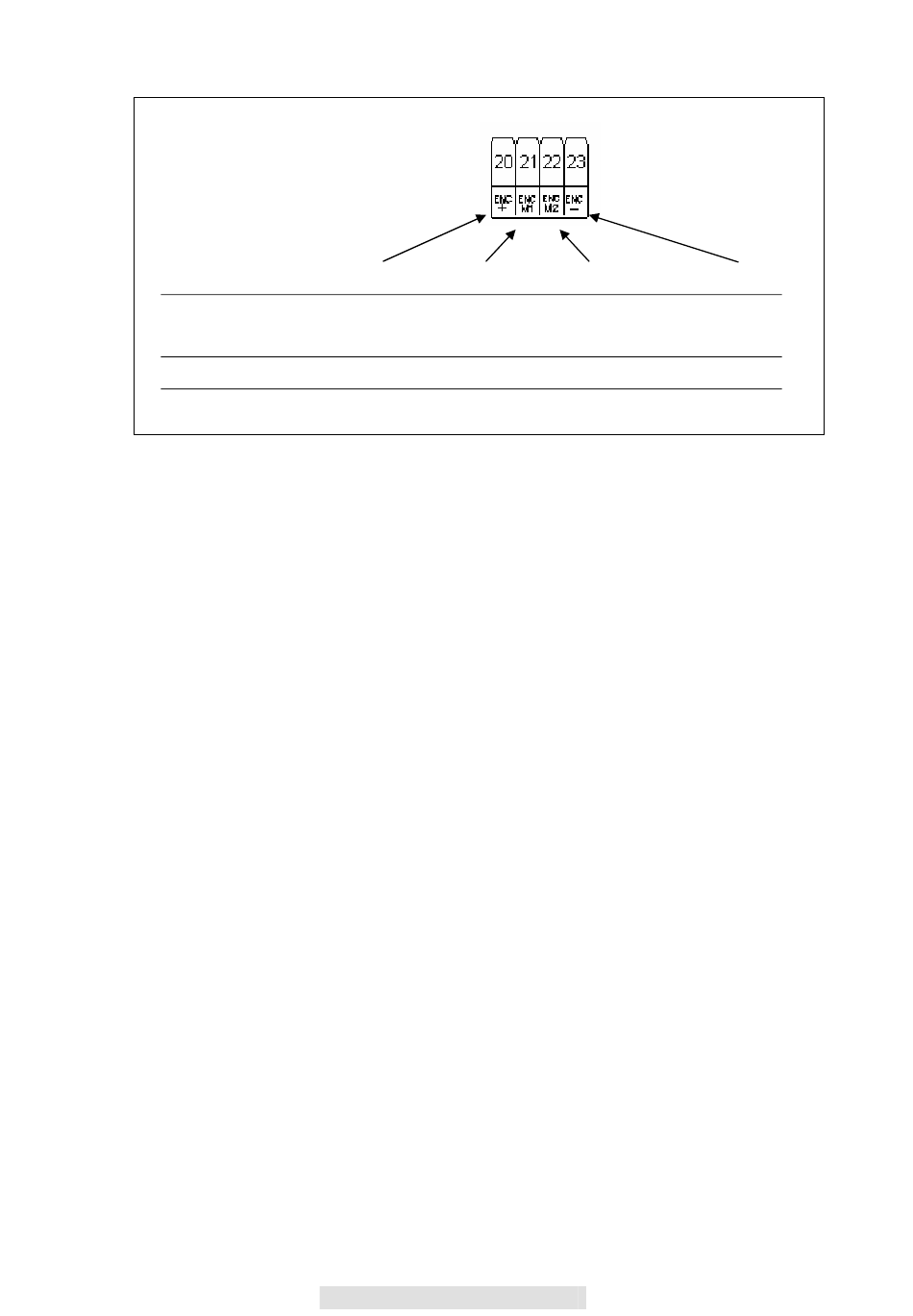

La alimentación POSITIVA de los codificadores de conecta al borne nº 20 ENC+
La alimentación NEGATIVA de los codificadores de conecta al borne nº 23 ENC-
La Señal del codificador correspondiente al motor M1, en el borne nº 21 ENC1
La señal del codificador correspondiente al motor M2, en el borne nº 22 ENC2
Funcionamiento Apertura/Peatonal PED :
conectado entre el borne nº 14 y el borne nº 19. Contacto N.A. Normalmente Abierto
Es un mando de apertura que, si se ha seleccionado el funcionamiento con 2 motores, abrirá
completamente solo el Motor M1. Si se ha seleccionado el funcionamiento con 1 motor, efectuará una
apertura parcial del 40% del recorrido aprendido
- Funcionamiento Paso /Paso P/P :
conectado entre el borne nº 15 y el borne nº 19. Contacto N.A. Normalmente Abierto
Es un mando de apertura que puede funcionar de dos modos diferentes:
Dip 1 = ON
Dip 3 = OFF
- Función de la Fotocélula Close F1:
conectada entre el borne nº 16 y el borne nº 19. Contacto N.C. Normalmente Cerrado
Dicha entrada se considera un dispositivo de seguridad; el contacto puede interrumpirse en cualquier
momento durante el cierre del automatismo, con lo que se provoca inmediatamente el bloqueo de la
marcha y se invierte su sentido.
- Función de la Fotocélula Open F2:
conectada entre el borne nº 17 y el borne nº 19. Contacto N.C. Normalmente Cerrado
Dicha entrada se considera un dispositivo de seguridad; el contacto puede interrumpirse en cualquier
momento durante la apertura de la automatismo, con lo que se provoca inmediatamente el bloqueo de
la marcha. El automatismo continuará la apertura cuando se restablezca el contacto.
- Funcionamiento Paro STP:
conectado entre el borne nº 18 y el borne nº 19. Contacto Normalmente Cerrado N.C. Dicha entrada se
considera un dispositivo de seguridad; el contacto puede interrumpirse en cualquier momento, con lo
que se bloquea inmediatamente el automatismo y se deshabilitan todas las funciones, incluido el Cierre
Automático
M1/M2 +
NEGRO
ROJO
MARÓN
Un impulso Abre; durante la marcha no acepta ninguna orden; durante el cierre
acepta la orden de reapertura
Un impulso Abre , un impulso Para, un impulso Cierra
M1
VERDE/AMARILLO VERDE/AMARILLO
VERDE VERDE
VERDE VERDE
44
M2 M1/M2 -
GRIS
BLANCO
BLANCO
