CONDITIONS D'UTILISATION
AFFÛTAGE DE LA FACE SUPÉRIEURE
Remarque : Les instructions suivantes partent du principe que vous
avez déjà lu les sections précédentes de ce manuel.

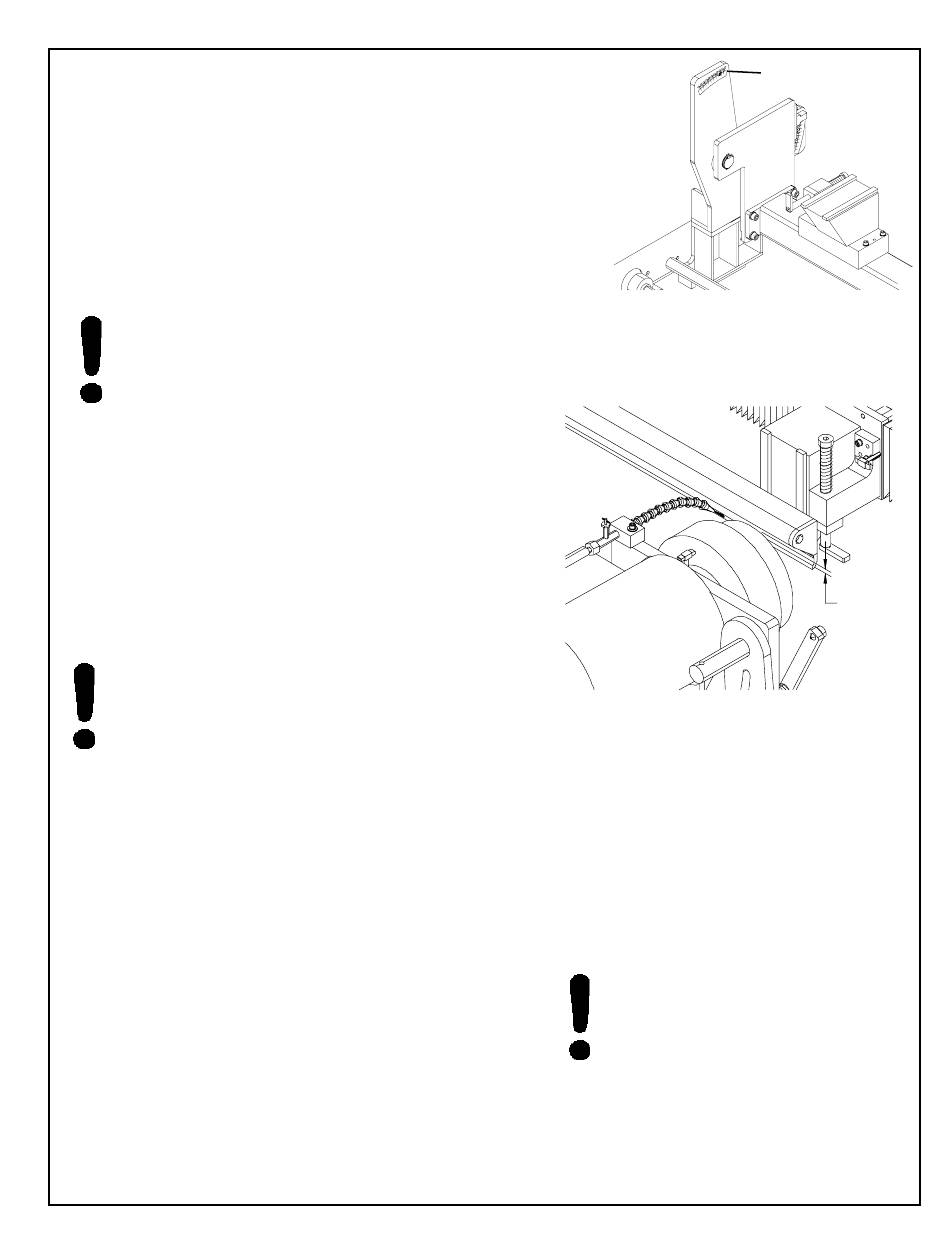

Positionnement de la tête pour affûter la face supérieure
(voir FIG. 31)
Pour passer d'un affûtage de la face avant à la face supérieure, la tête
d'affûtage doit être pivotée sur deux tours complets. Si vous n'avez
pas préréglé l'angle de la face avant, faites-le maintenant
conformément à la procédure de la page 18. Pivotez l'outillage en
position d'affûtage de la face supérieure (vers le haut).
ÉTANT DONNÉ QUE LA CONTRE-LAME EST MAINTENUE À
LA VERTICALE PAR ÉNERGIE ÉLECTROMAGNÉTIQUE, NE
LA LAISSEZ PAS LONGTEMPS DANS CETTE POSITION. EN
CAS DE COUPURE DE COURANT, LA CONTRE-LAME EST
MAINTENUE EN POSITION PENDANT ENVIRON 5 MINUTES
GRÂCE À L'ALIMENTATION DE SECOURS, AVANT DE
TOMBER.
Vérification des dégagements et réglage des limites de translation
Positionnez la tête d'affûtage de façon à ce que la meule effleure la
face supérieure de la contre-lame. Vérifiez si le rebord de la meule
dépasse de 50 mm la face supérieure de la contre-lame. Si vous avez
auparavant affûté la face avant, le réglage est alors souvent correct.
Sinon, avec la came verticale et le levier de blocage, ajustez la tête
d'affûtage (voir FIG. 32). Si la forme du support de contre-lame interfère
avec le protège-meule ou la meule, modifiez les réglages comme
indiqué page 17.
SI LE REBORD DE LA MEULE NE RECOUVRE PAS
LA FACE DE LA CONTRE-LAME, SON USURE SERA
IRRÉGULIÈRE ET DES RAINURES APPARAÎTRONT
À LA SURFACE DE LA CONTRE-LAME.
Attention aux obstacles :
1. Reculez la tête d'affûtage de façon à ce que la meule ne touche
plus la face supérieure de la contre-lame.
2. Si vous venez d'affûtez la face avant, la limite de course devrait
encore être correcte. Toutefois, vérifiez tout de même qu'il n'y a pas
d'obstacles comme indiqué ci-après. Si vous n'avez pas affûté la
face avant, suivez toute la procédure ci-dessous. Glissez les
sensors de proximité gauche et droit aux extrémités de la fente.
3. Réglez la molette de vitesse de TRANSLATION sur 1,2 à 1,5 m/min
[4 à 5 PIEDS/MIN]. Mettez l'interrupteur de TRANSLATION DU
CHARIOT en position de MARCHE. Déplacez le chariot vers la
gauche jusqu'à ce que la zone de contact de la meule soit environ
25 mm au-delà de la zone à affûter sur la contre-lame, puis réglez
le potentiomètre de translation sur zéro. Restez prêt à ARRÊTER la
translation en cas d'interférence entre la meule et le support de
contre-lame.
Avec le chariot dans la même position que celle indiquée à l'étape
3 ci-dessus, glissez le sensor de proximité gauche vers l'intérieur jusqu'à
ce que le voyant correspondant s'allume.
- TRADUCTION DES INSTRUCTIONS D'ORIGINE -
LES ÉLECTROAIMANTS DOIVENT
ÊTRE ALIMENTÉS EN COURANT
UNIQUEMENT LORS DE
L'AFFÛTAGE D'UNE CONTRE-
LAME. ILS NE DOIVENT JAMAIS
ÊTRE ALIMENTÉS PENDANT PLUS
D'UNE HEURE SOUS PEINE
D'ÊTRE ENDOMMAGÉS.
23
BUTÉE FACE
SUPÉRIEURE
FIG. 31
1/2" (12,7 mm)
FIG. 32
