PRÉSENTATION DE L'AFFÛTEUSE
SUPPORT À ÉLECTROAIMANTS FIXE (FIG. 4)
La contre-lame et son support sont maintenus en position
par deux supports à électroaimants (celui de gauche
étant fixe).
SUPPORT À ÉLECTROAIMANTS RÉGLABLE
(FIG. 4)
Le support à électroaimants de droite est réglable selon la
largeur de la contre-lame.
Bouton de verrouillage de support à électroaimants
Ce bouton bloque le support à électroaimants de droite sur
la glissière de l'outillage.
SYSTÈME D'AJUSTEMENT DE L'OUTILLAGE
CÔTÉ DROIT (FIG. 5)
Volant d'ajustement
Ce volant permet d'ajuster le côté droit de l'outillage de
façon à désaligner ce dernier et affûter correctement les
contre-lames usées afin de prolonger au maximum leur
durée de vie.
Comparateur à cadran (remise à zéro)
Une fois l'ajustement côté droit réalisé, vous pouvez rétablir
la position réglée en usine en procédant à un réajustement
jusqu'à ce que le comparateur à cadran affiche 0,500.
JAUGE D'ALIGNEMENT DE CONTRE-LAME
(FIG. 4)
Sur l'extérieur de chaque support à électroaimants figure
une jauge rétractable qui sert à aligner la contre-lame sur
la course du chariot/de la meule d'affûtage.
ALIMENTATION DE SECOURS (FIG. 6)
L'ensemble constitué de la contre-lame et de son support
est maintenu en place lors de l'affûtage par une énergie
électromagnétique. Si l'alimentation est coupée au niveau
d'une source extérieure, la contre-lame est alors relâchée.
Pour éviter cela, une alimentation de secours est
connectée au circuit d'électroaimants. De cette façon, si le
courant est coupé, ce dispositif de secours alimente les
aimants pendant près de 5 minutes.
PAR SÉCURITÉ, SI L'ALIMENTATION
EST COUPÉE, L'OPÉRATEUR DOIT
RETIRER LA CONTRE-LAME DANS
LES 3 À 5 MINUTES.
- TRADUCTION DES INSTRUCTIONS D'ORIGINE -
VOLANT D'AJUSTEMENT
ALIMENTATION DE SECOURS
L'ALIMENTATION DE SECOURS A
UNE DURÉE DE VIE NORMALE DE
3 À 4 ANS. ELLE DOIT ÊTRE
REMPLACÉE AU TERME DE
CETTE PÉRIODE.
11
SUPPORT À ÉLECTROAIMANTS FIXE
SUPPORT À ÉLECTROAIMANTS RÉGLABLE
POIGNÉE DE
VERROUILLAGE
JAUGE D'ALIGNEMENT
DE CONTRE-LAME
COMPARATEUR À CADRAN
(REMISE À ZÉRO)

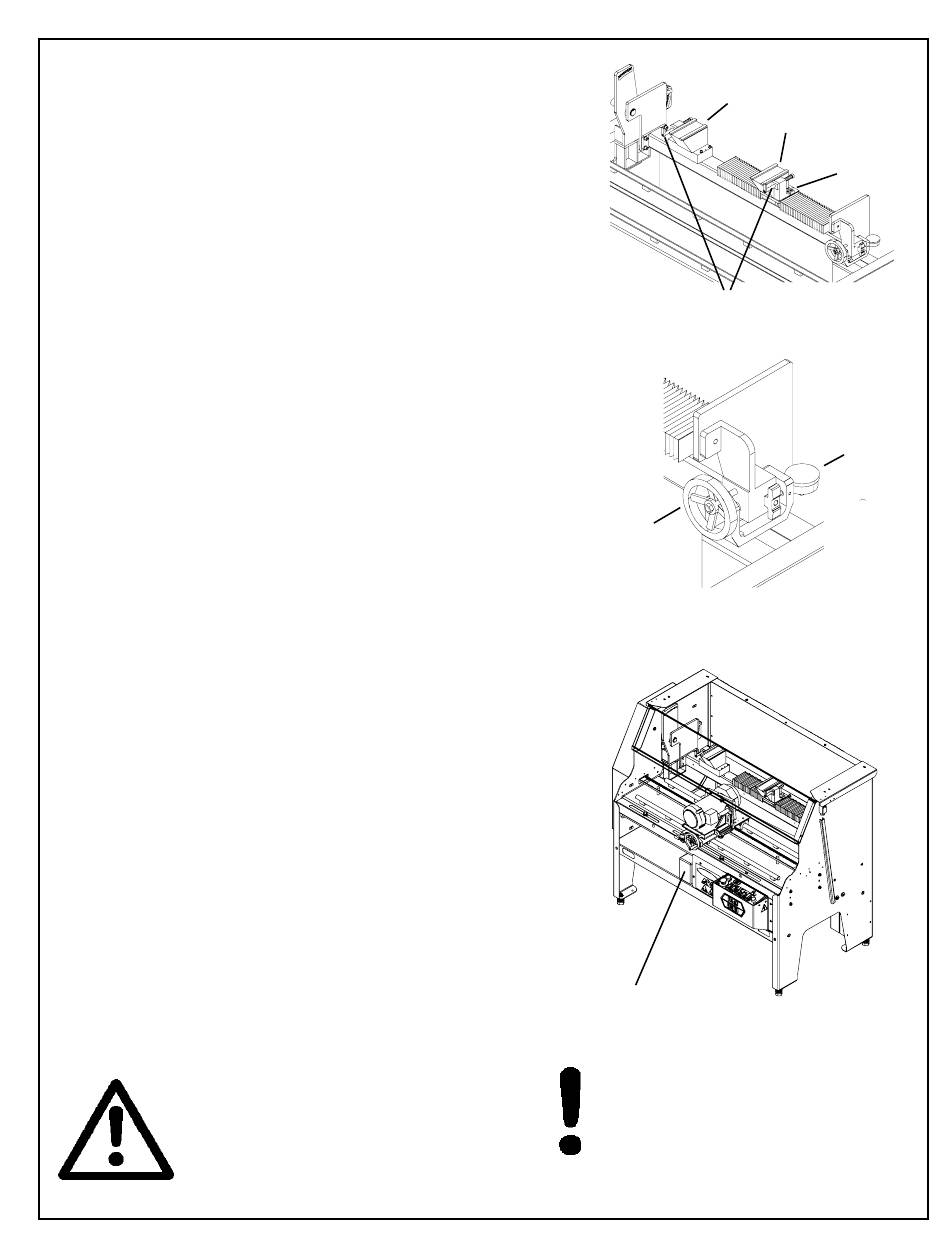

FIG. 4
FIG. 5
FIG. 6
