PRÉSENTATION DE L'AFFÛTEUSE
CHARIOT D'ENTRAÎNEMENT (FIG. 3)
Mécanisme de réglage de hauteur et manette de
verrouillage
Ce mécanisme permet de monter ou descendre la tête
d'affûtage.
Volant d'approche horizontale
Ce volant permet de rapprocher ou d'écarter la tête d'affûtage.
Échelle de réglage de l'approche horizontale
Cette échelle est calibrée par incréments de 0,05 mm
[0,002 pouce] de façon à ce que la translation de la meule
reste précise à chaque passage de la face de la contre-lame.
TÊTE D'AFFÛTAGE (FIG. 3)
Poignée en T du protège-meule
Cette poignée permet de maintenir le protège-meule en place.
Desserrez-la pour pivoter le protège-meule lorsque celui-ci
interfère avec le support de contre-lame.
Meule à diamant
Cette meule permet de rectifier la meule d'affûtage. Le
nettoyage et la rectification de la meule d'affûtage assurent un
parfait affûtage. Pour plus d'informations, consultez la page 15.
RÉGULATEUR DE DÉBIT
DE LIQUIDE DE
REFROIDISSEMENT
ÉCHELLE DE
RÉGLAGE DE
L'APPROCHE
HORIZONTALE
VOLANT D'APPROCHE
HORIZONTALE
- TRADUCTION DES INSTRUCTIONS D'ORIGINE -
SYSTÈME DE REFROIDISSEMENT (FIG. 3)
Buse de liquide de refroidissement
Lorsque le système de refroidissement est activé, cette
buse dirige un jet de liquide de refroidissement sur la
contre-lame et la meule d'affûtage.
Pour une visée précise, la buse et le tube de raccordement
sont entièrement flexibles.
Régulateur de débit de liquide de refroidissement
Ce régulateur contrôle le volume de liquide de
refroidissement vers la buse. Appliquez uniquement le débit
nécessaire pour refroidir la contre-lame. Si ce débit est trop
élevé, vous risquez de provoquer des éclaboussures inutiles
sans obtenir un meilleur résultat.
BUSE DE LIQUIDE DE
REFROIDISSEMENT
10
POIGNÉE EN T DU
PROTÈGE-MEULE
MEULE À DIAMANT
MÉCANISME
DE RÉGLAGE
DE HAUTEUR
MANETTE DE
VERROUILLAGE DU
MÉCANISME DE
RÉGLAGE DE HAUTEUR

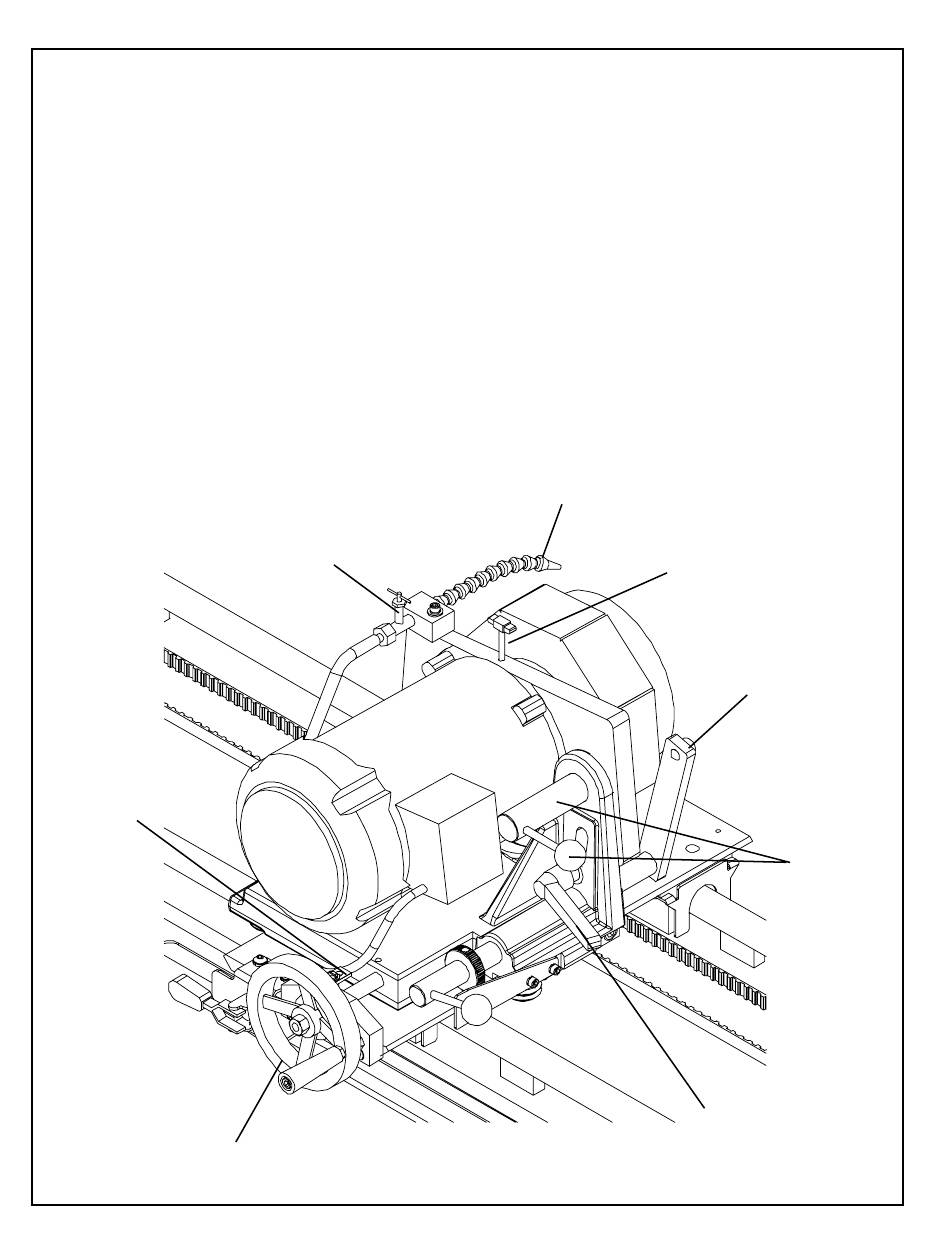

FIG. 3
