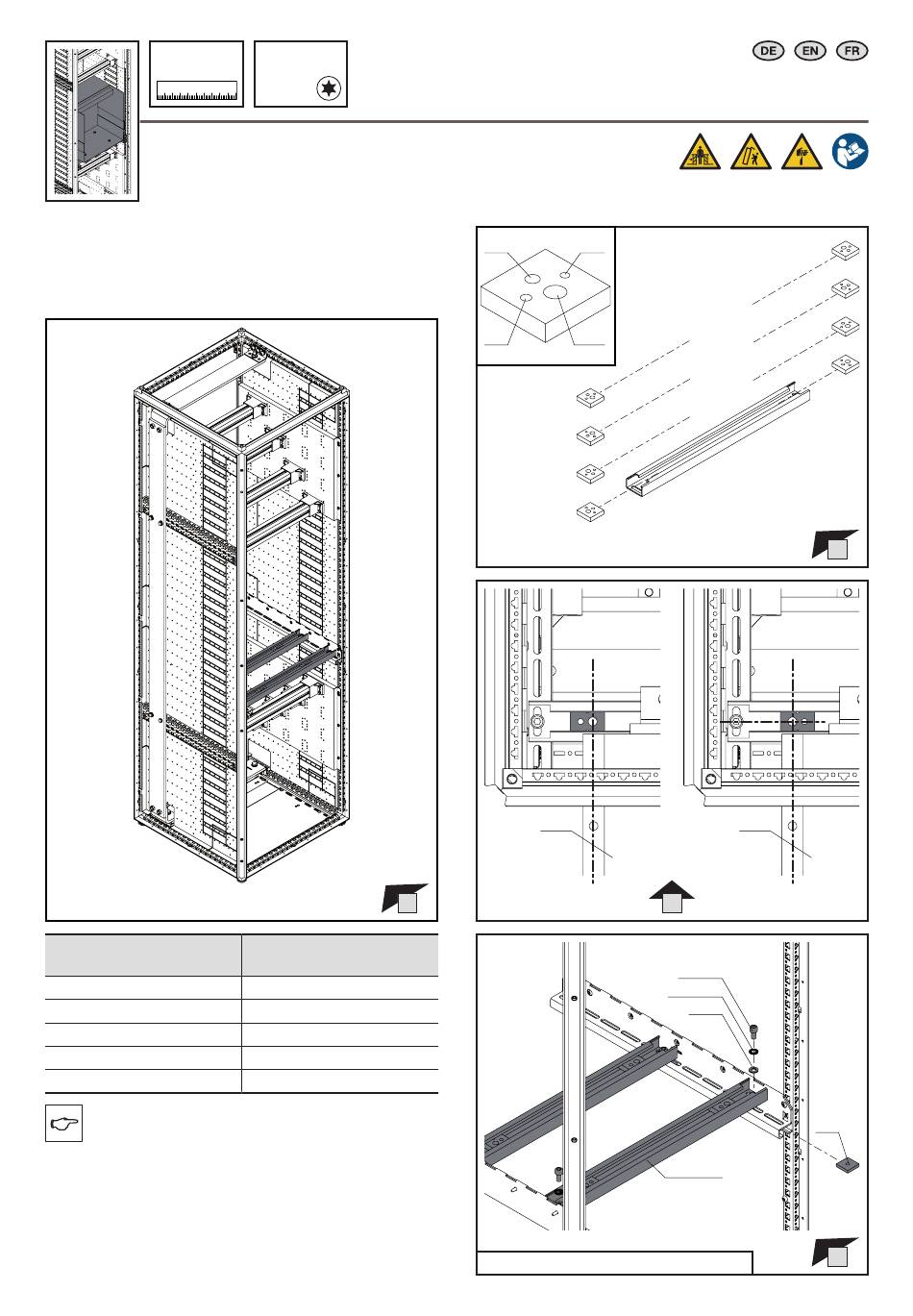

Rittal VX25 Ri4Power Notice D'utilisation page 36

mm
1. Montage 4-poliges Anschlusssystem
1. Installing the 4-pole connection system
1. Montage du système de raccordement tétrapolaire
1.9 Montage des Einschubrahmens des Leistungsschalters
1.9 Installing the circuit-breaker rack-mounted frame
1.9 Montage du tiroir du disjoncteur de puissance
B mm
400
600
800
1000
1200
Hinweis / Note / Remarque I./II.
Auswahl Befestigungsschrauben gemäß Hersteller
des ACB!
Selection of fastening screws in accordance with the
manufacturer of the ACB!
Choix des vis de fixation en fonction du fabricant du
disjoncteur de puissance !
36
TX30
F
Best.-Nr.
Model No.
Référence
9683.304
9683.306
9683.308
9683.310
9683.312
M8 M5
M6 M12
I. M5
II. M6
III. M8
IV. M12
✖
ACB
M = 12 Nm (4x)
A
VX25 Ri4Power – Generatorfeld/Generator section/Zone du générateur
F
✔
ACB
F
M8x16
Ø8,4x16
Ø8,4
M8
9683.3xx
F
