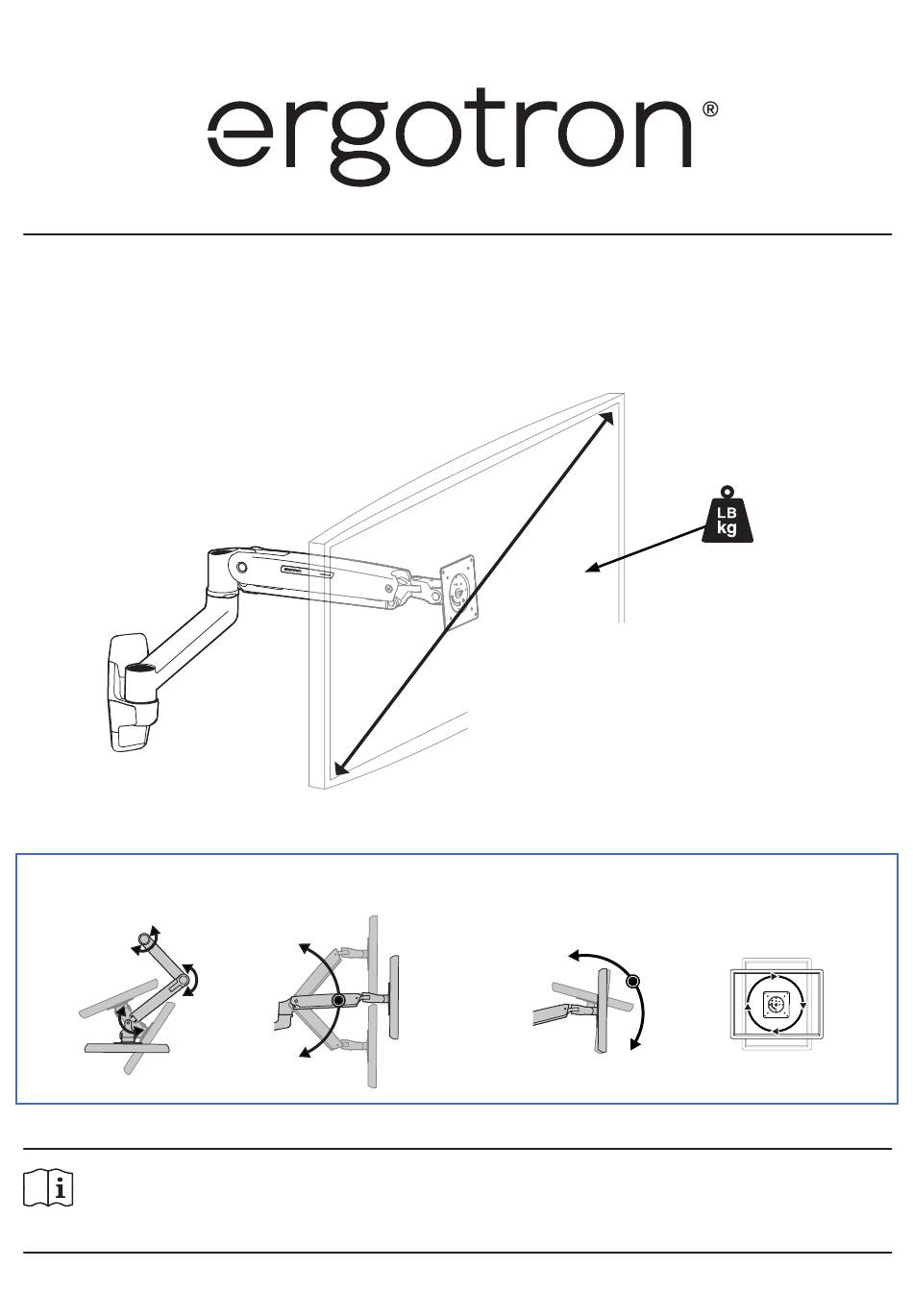

180°
360°
180°
Pour la dernière version du Guide d'installation de l'utilisateur, visitez : www.ergotron.com.
English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语
www.ergotron.com |
USA: 1-800-888-8458
888-45-312-W-00 rev.G • 12/18

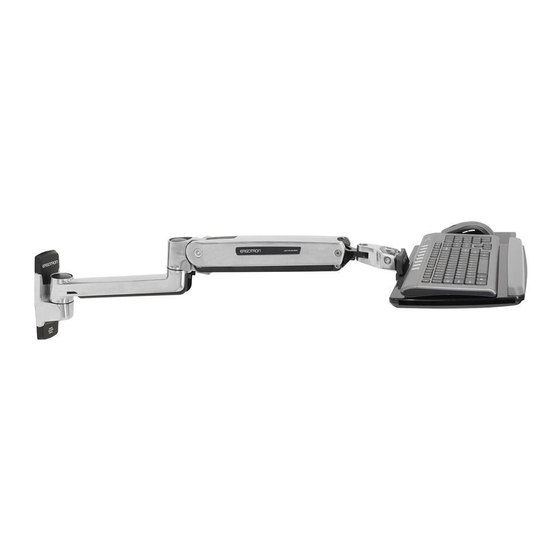

LX
Sit-Stand Wall Mount LCD Arm
20"
(508 mm)
|
Europe: +31 (0)33-45 45 600
Taille maximale
de l'écran* :
46 pouces de
diagonale
* Limité à 13,61 kg
70°
5°
|
China: 400-120-3051
Manuel de l'utilisateur
14-30 lbs
(6.35-13.61 kg)
Français
|
Japan: japansupport@ergotron.com
1 of 20
Publicité
Manuels Connexes pour Ergotron LX
Sommaire des Matières pour Ergotron LX
- Page 1 360° 20" (508 mm) 180° 5° Français Pour la dernière version du Guide d’installation de l’utilisateur, visitez : www.ergotron.com. English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语 www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com 888-45-312-W-00 rev.G •...
- Page 2 Important ! Vous devez ajuster le produit une fois l’installation terminée. Assurez-vous que l’équipement est correctement installé sur le produit avant de procéder aux ajustements. Ce produit doit pouvoir être déplacé sans diffi culté sur toute la plage de mouvement et rester immobilisé à l’endroit où il est réglé. Si le mouvement est trop facile ou trop diffi...
- Page 3 Composants M5 x 7mm 10-24 x 1/2" M4 x 10mm M4 x 10mm 1/8" M3 x 6mm M6 x 45mm M8 M5 Kit M8 x 80mm M5x20mm M8-M5 Reducer M4x12mm M5x12mm M6x12mm 888-45-312-W-00 rev.G • 12/18 3 of 20...
- Page 4 Hauteur de montage pour un poste de travail ergonomique Cette hauteur de montage est une recommandation pour un poste de travail ergonomique pour les utilisateurs mesurant entre 5’4”-5’9” (163-175cm). Si la taille de l’utilisateur se situe en dehors de ces fourchettes, vous devez modifi er la hauteur de pose pour l’adapter à cette taille.
- Page 5 7.1" (165mm) (180mm) 5.1" (129mm) AVERTISSEMENT : assurez vous que le support moral soit bien à plat et contre la surface du mur. NE PAS SERRER EXCESSIVEMENT LES BOULONS. Produit Ergotron Bois Béton 888-45-312-W-00 rev.G • 12/18 5 of 20...
- Page 6 Montant mural et fi xation Vendu séparément 1/8" 10-24 x 1/2" REMARQUE : avec le temps, les fi xations peuvent se relâcher à cause des vibrations dues aux mouvements de la solution de fi xation. Vérifi ez les fi xations de la solution régulièrement. Si vous le souhaitez, vous pouvez appliquer un adhésif de verrouillage léger sur les fi xations avant l’installation pour éviter ce genre de problème.
- Page 7 Pose sur un montant en bois Stud Finder Fonctionnalité de verrouillage en option (cadenas fourni par le client) 2.75” Ø 3/16" (5mm) ATTENTION : Assurez-vous que le M8 x 80mm support mural est horizontal, à plat et bien plaqué contre la surface du mur.
- Page 8 Pose sur un mur en béton 3-1/8" (80 mm) Ø 3/8” (10mm) ATTENTION : Les trous que vous allez percer doivent être d’une profondeur minimale de 80 mm et correctement placés dans le béton (pas dans les joints). Si vous percez dans une partie insuffi samment résistante, repositionnez la platine pour que les 2 trous soient tous situés dans le béton! ATTENTION : 8 of 20...
- Page 9 Pose sur un mur en béton M8 x 80mm Fonctionnalité de verrouillage en option (cadenas fourni par le client) ATTENTION : Assurez-vous que le support mural est horizontal, à plat et bien plaqué contre la surface du mur. NE SERREZ PAS LES BOULONS TROP FORT.
- Page 10 Installation de l’extension et du bras sur le support mural CONTAINS GREASE. CONTIENT DU LUBRIFIANT. Utilisez un sachet pour éviter de Use bag to protect hands mettre du lubrifi ant sur vos mains. from getting greasy. 824-369-00 Ne serrez pas trop fort la vis du capuchon.
- Page 11 Options format vertical/horizontal OPTION i Si vous voulez une orientation complètement verticale/horizontale passez à l’étape 8 à la page suivante. OPTION ii Si vous ne voulez pas du tout que votre téléviseur/écran puisse tourner, vous pouvez bloquer la rotation en insérant la vis de fi xation. 0˚...
- Page 12 Repérez la Disposition et disposition et écartement des Confi gurations pour trous pour TV/ Adaptateur VESA l’écartement des écran trous du téléviseur ou de l’écran. 100mm (3-15/16”) 75mm (2-15/16”) 75x75mm 100x100mm 100mm (3-15/16”) 100x200mm 200mm (7-7/8”) 200x200mm 200mm (7-7/8”) 200x100mm 12 of 20 888-45-312-W-00 rev.G •...
- Page 13 Montage d’un téléviseur ou d’un écran de type A sur le bras M4 x 10mm 75x75mm 100x100mm 100mm (3-15/16”) M4 x 10mm 75mm (2-15/16”) M4 x 10mm 13 of 20 888-45-312-W-00 rev.G • 12/18...
- Page 14 Fixez les adaptateurs VESA au bras en fonction de la confi guration et de l’écartement des trous pour TV/écran (B, C ou D). M5 x 7mm 14 of 20 888-45-312-W-00 rev.G • 12/18...
- Page 15 Montage d’un téléviseur ou d’un écran de type B, C ou D sur le bras 100mm (3-15/16”) 200mm (7-7/8”) 200mm (7-7/8”) M5x12mm M4x12mm M6x12mm REMARQUE : Pour réduire les trous M8 trous afi n d’y utiliser des vis M5, ou si vous avez un modèle avec des anneaux de support Samsung,...
- Page 16 Instructions du kit M8M5 Remarque : Suivez cette étape uniquement si votre téléviseur ou écran est muni de trous M8 qui doivent être réduits à des M5 ou pour les modèles Samsung utilisant un anneau de support. Lorsque vous utilisez l’anneau de support Samsung, installez la douille de réduction M8M5 sur le téléviseur ou l’écran et utilisez les vis d’écran M5 x 20 mm pour le montage.
- Page 17 Organisation et acheminement des câbles 888-45-312-W-00 rev.G • 12/18 17 of 20...
- Page 18 Étape de réglage Important ! Vous devez ajuster le produit une fois l’installation terminée. Assurez-vous que l’équipement est correctement installé sur le produit avant de procéder aux ajustements. Ce produit doit pouvoir être déplacé sans diffi culté sur toute la plage de mouvement et rester immobilisé à l’endroit où il est réglé. Si le mouvement est trop facile ou trop diffi...
- Page 19 Pour régler l’inclinaison du téléviseur ou de l’écran : Attention : N’ENLEVEZ PAS la vis ! Enlever la vis pourrait endommager votre équipement. Augmenter la force de levage Si le poids installé est trop lourd ou si le produit ne reste pas en place une fois soulevé, vous devez augmenter la force de levage : Réduire la force de levage...
- Page 20 Faites des pauses • 2 à 3 minutes toutes les 20 minutes • 15 à 20 minutes toutes les 2 heures. www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com © 2015 Ergotron, Inc. All rights reserved. 20 of 20 888-45-312-W-00 rev.G • 12/18...
