4 Installation
4.14 Installer le scialytique LEDview PLUS
G
L573
L573
72

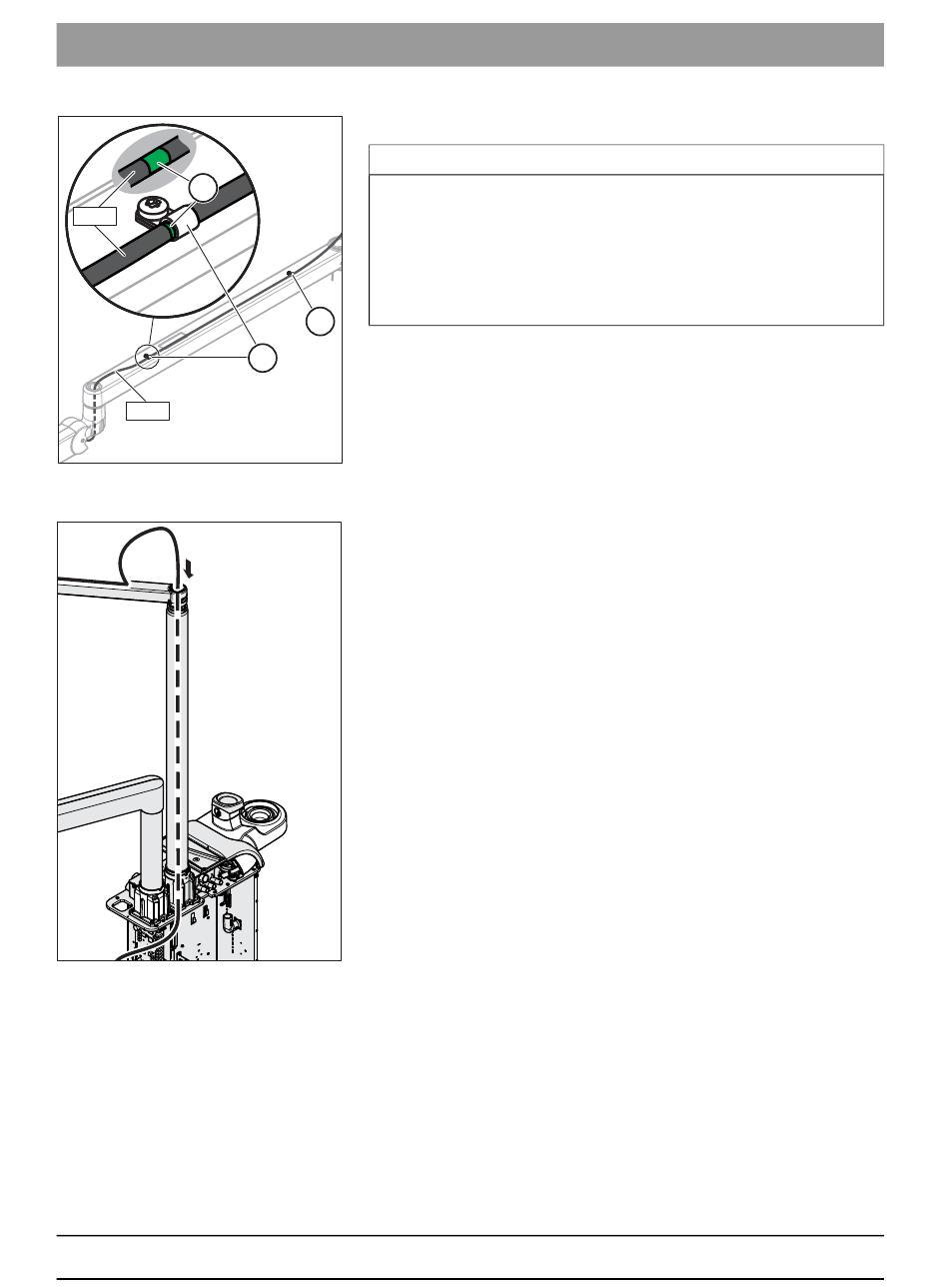

3. Fixez le câble L573 à l'aide de deux serre-câbles ((S) et (T)).
IMPORTANT
Sécurité de fonctionnement
Le câble L573 doit être suffisamment libre au niveau de l'articulation.
➢ Tenez compte des repères en ruban adhésif vert (G) sur le câble.
➢ Fixez le câble L573 au niveau du serre-câbles (S) comme indiqué
sur la figure. Le serre-câbles (S) doit entourer complètement le
ruban adhésif vert (G).
T
S
Poser le câble L573 dans le groupe d'eau
1. Faites passer le câble L573 du haut vers le bas dans la barre
d'assemblage jusqu'au groupe d'eau.
Instructions de montage Sinius / Sinius CS / Sinius TS
D3561.031.01.15.03 07.2018
Dentsply Sirona
63 22 635 D3561
