Une fois le jeu de piles en place, branchez l'appareil sur une prise murale et raccordez le jack
du chargeur à l'appareil (voyez Fig. 3). Une fois correctement branché les premières LED indi-
queront le statut de charge :
- Orange clignotant rapidement = la pile est en train de charger
- Verte clignotant lentement = la pile est entièrement chargée
Rouge clignotant lentement = la pile est endommagé et ne peut pas être charger
Les nouvelles batteries ou celles qui sont entièrement déchargées prennent environ deux (2)
heures pour être entièrement rechargées. L'appareil est prêt à fonctionner lorsque la LED
indique que les batteries sont entièrement chargées.

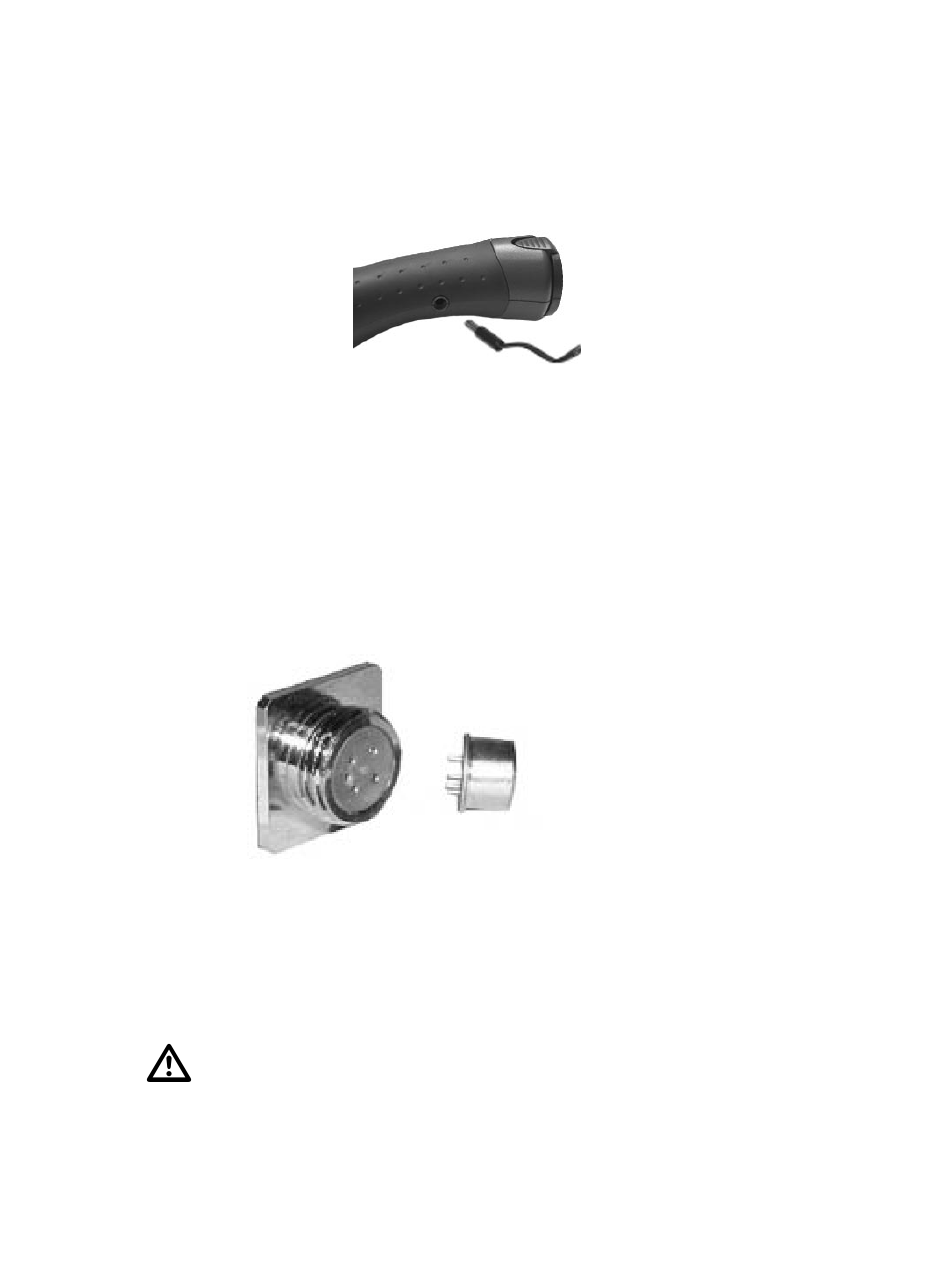

Installation du senseur et de la sonde
Un nouvel appareil est envoyé sans que la sonde soit installée sur l'appareil et le senseur est
emballé dans un sac hermétique e papier d'aluminium .
1. Ouvrez le sac et retirez le senseur.
2. Tenez l'appareil de sorte que son extrémité avant soit tournée vers vous et repérez le
branchement du senseur dans le raccord fileté à l'extrémité de l'appareil. Veuillez noter qu'il y
a cinq (5) trous correspondant aux cinq (5) broches sur le senseur – trois (3) sur la gauche et
deux (2) sur la droite (consultez la Fig. 4)
Raccord fileté
3. Saisissez le senseur et alignez les broches avec les trous correspondants. ATTENTION :
le senseur ne peut être introduit que d'une seule façon. Une fois convenablement alignés,
poussez fermement le senseur dans le raccord jusqu'à ce que le joint orange en éponge à sa
base soit compressé jusqu'à la moitié de son épaisseur originale.
4. Installez la sonde flexible en la vissant dans le sens des aiguilles d'une montre dans le rac
cord fileté en laiton autour du senseur jusqu'à ce qu'il soit bien serré à la main.
Note: Ne pliez pas la sonde trop brusquement car la sonde peut être endommagé.
ATTENTION : Ne faites jamais fonctionner l'appareil sans que la sonde flexible soit con-
venablement installée. La contamination du senseur, des performances erratiques et
d'autres problèmes pourraient survenir. En outre, le senseur deviendrait très chaud durant
son opération, ce qui pourrait être dangereux.
FIG 3
Senseur
Broches
44
FIG 4
