Ventilateurs de désenfumage axiaux moyenne pression – B AMD F300/F400
Raccordement des conduites de désenfumage aux accessoires de montage :
– Manchettes souples
Pour le raccordement des ventilateurs de désenfumage côté aspiration et/ou refoulement aux conduites de désen-
fumage, utiliser des manchettes souples (embouts flexibles en tissu) STSB... F400 ou F600. Lors du montage des
manchettes souples, veiller à respecter un écart de montage de 145 mm pour éviter une trop forte sollicitation par
traction ou compression. Les raccords élastiques ne doivent pas être installés de travers. Vous éviterez ainsi une
baisse des performances et l'émission de bruits.
– Virole de prolongation
En cas d'installation dans des tronçons de gaine, prévoir un tronçon droit et suffisamment long en aval et en amont
du ventilateur, d'une longueur correspondant à 2,5 fois le diamètre (par ex. avec une virole de prolongation VR...) afin
d'éviter une baisse de performances ou une augmentation du bruit.
– Amortisseurs de vibrations
Pour éviter les transmissions de vibrations, il est conseillé d'utiliser des ressorts en acier / amortisseurs de vibrations
SDD 1F 4-10 et SDZ 1F 4-9. Les dispositions des silencieux, consoles de montage et plots anti-vibratiles sont vi-
sibles sur les fig. 6 à 9 ainsi qu'à la fig. 17.
– Silencieux circulaire
Figure 9 : Installation dans une gaine avec silencieux circulaire RSD... F400 côté aspiration et refoulement avec
consoles de montage MK. Le silencieux circulaire côté aspiration doit être monté à l'entrée et le silencieux côté refou-
lement à la sortie, avec une manchette souple.
– Clapet anti-retour
Clapet anti-retour automatique RVS... F400 avec rappel par ressort :
montage horizontal dans toutes les directions, vertical avec le flux d'air du bas vers le haut.
Pavillon d'aspiration
ASD-SGD
Grille de protection
Pavillon d'aspiration
ASD-SGD
Grille de pro-
tection
Canalisation
Conduit
Manchette souple
STSB
Manchette souple
Ventilateur
AMD
Console de montage
Contre-bride FR
Plots anti-vibratiles
Manchette souple
Ventilateur
STSB
B AMD
Console de montage
Contre-bride FR
Plots anti-vibratiles
Manchette soup- Ventilateur
le STSB B AMD
Virole de pro-
longation VR
Plots anti-vibratiles
Ventilateur Virole de pro-
B AMD longation VR
Console de
montage
Silencieux
RSD
Plots anti-vibratile
7
Virole de prolongation
STSB VR
Conduit 2,5 x D
Virole de prolongation
VR
Conduit
Conduit
STSB
Console de montage
Conduit
Manchette souple
STSB
Silencieux
RSD
FR

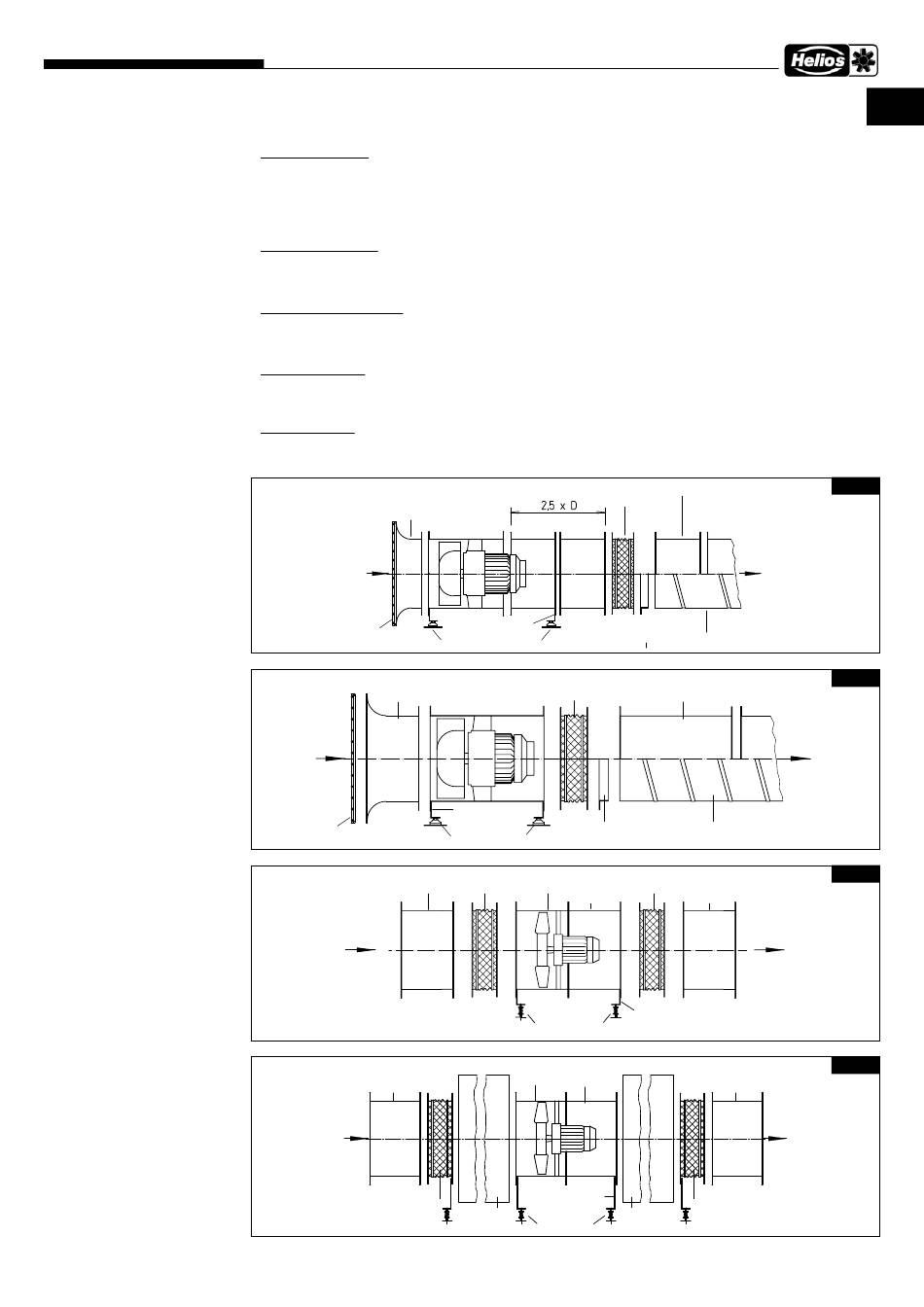

Fig . 6
Fig . 7
Fig . 8
Fig . 9
