Identification
8
2.1.2 Plaque signalétique capteur
1
2
4
5
6
7
8
9
10
11
12

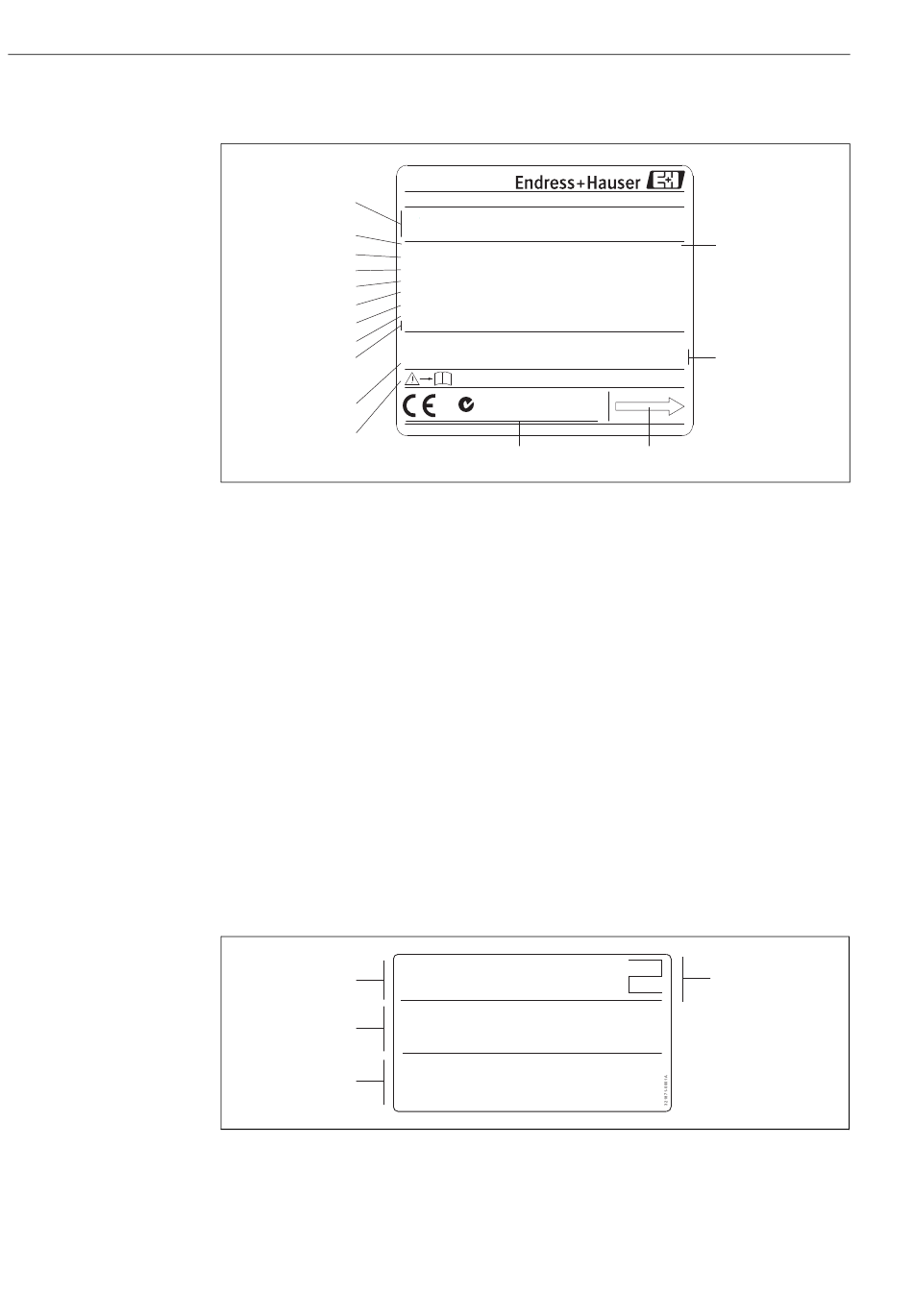

Fig. 2: Indications sur la plaque signalétique pour capteur "Promass F" (Exemple)
1 Référence / Numéro de série : la signification des différents lettres et chiffres est indiquée dans la confirmation de
commande
2 Facteur d'étalonnage : 2.5100 / zéro : –11
3 Diamètre nominal de l'appareil : DN 25 / 1"
4 Diamètre nominal de la bride : DN 25 / 1"
Pression nominale : EN (DIN) PN 100 bar
5 Matériau tube de mesure : Acier inox 1.4539/904L
6 TMmax +200 °C / +392 °F (température du produit max.)
7 Gamme de pression enceinte de confinement : max. 40 bar (ou 600 psi)
8 Précision de mesure masse volumique : ±0,001 g/cc
9 Indications complémentaires (exemples) :
– Avec étalonnage 5 points
– Avec certificat 3.1 B pour matériaux en contact avec le produit
10 Emplacement pour des infos supplémentaires dans le cas de produits spéciaux
11 Température ambiante admissible
12 Tenir compte de la documentation de l'appareil
13 Protection
14 Sens d'écoulement
15 Emplacement pour informations complémentaires (agréments, certificats)
2.1.3 Plaque signalétique complémentaire pour les transactions
commerciales
1
2
3
Fig. 3: Indications sur la plaque signalétique du "Promass 84" (exemple) relatives aux transactions commerciales
1 Classes d'environnement
2 Plus petite quantité mesurée pour les liquides
3 Plus petite quantité mesurée pour les gaz
4 Symbole pour la transaction commerciale comprenant le numéro d'approbation et la date d'émission
