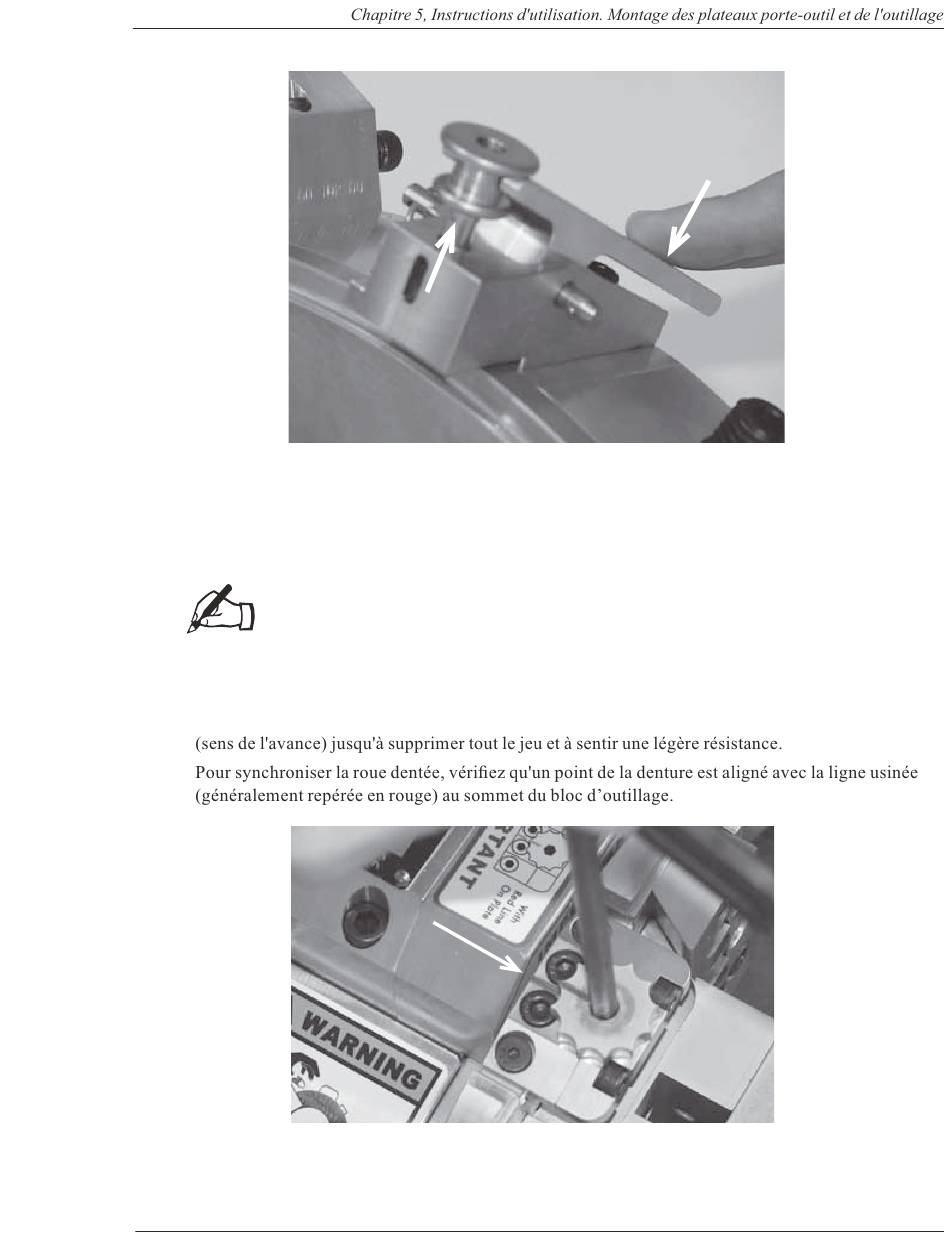

Figure 5-43. Poussez vers le bas le levier de déclenchement pour lever la goupille du déclencheur en
position dégagée.
7.
Synchronisez de l'avance par roue dentée et supprimez tout le jeu dans le mécanisme d'avance.
REMARQUE
La vitesse d'avance de tous les plateaux porte-outil est égale à 0,0312" (0,79 mm)
par tour de la roue dentée, soit 0,0026" (0,066 mm) par tour de la machine.
• Pour supprimer tout le jeu, tournez la roue dentée dans le sens inverse des aiguilles d'une montre
•
Figure 5-44. Synchronisez la roue dentée. Vous pouvez aligner n'importe quel point de la roue avec
la ligne rouge sur le bloc d'outillage.
E.H. Wachs
Réf. 60-MAN-08, Rév. A
83
