Machine LCSF (Low Clearance Split Frame) - Modèles 1824-4248

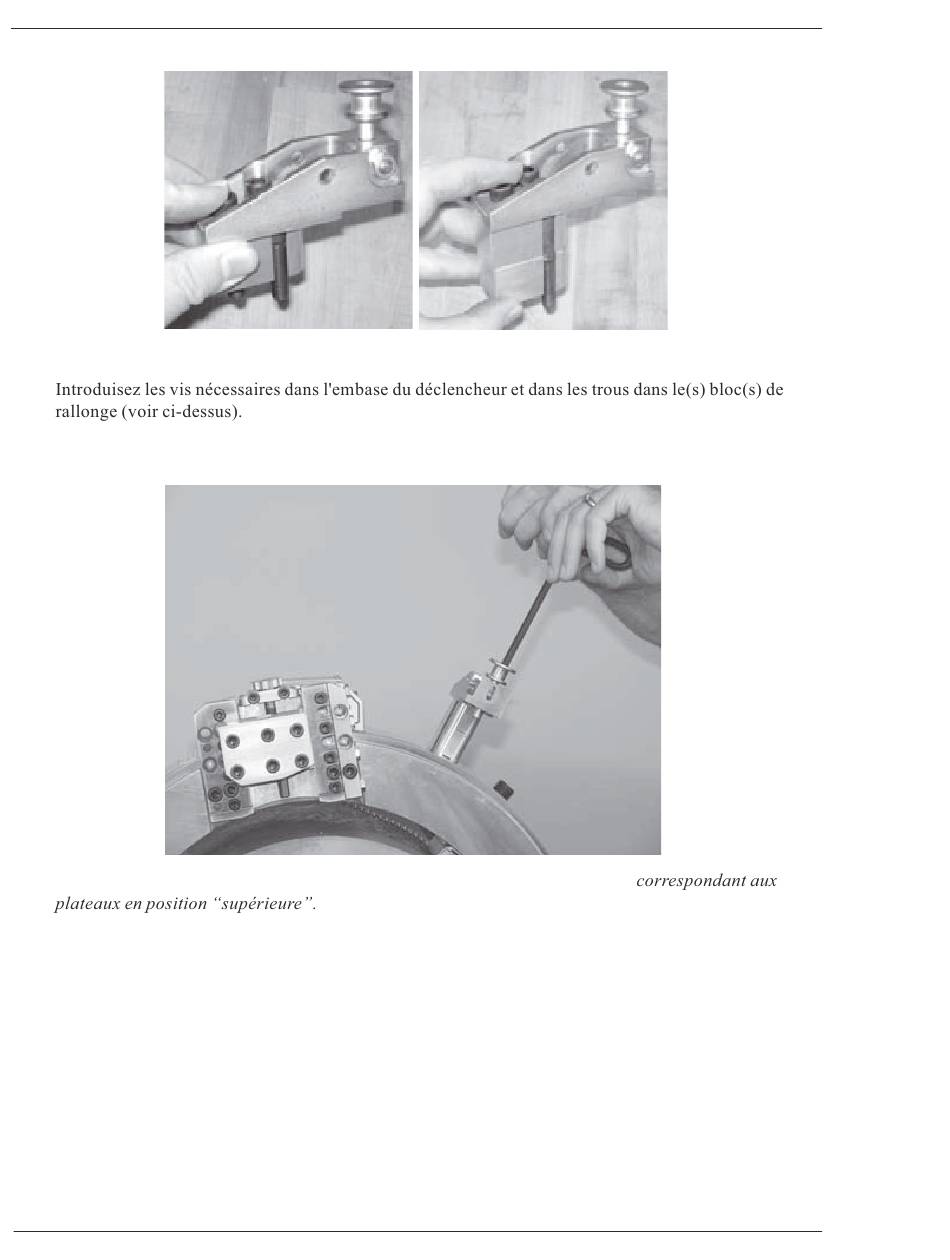

Figure 5-41. Utilisez le nombre nécessaire de blocs de rallonge pour la position du plateau.
3.
4.
Mettez l'ensemble déclencheur en place sur le rotor et serrez les 3 vis.
Figure 5-42. L'ensemble déclencheur est représenté avec 2 blocs de rallonge
5.
Mettez en place le levier de déclenchement avec sa "fourchette"engagée dans le plongeur du
déclencheur. Introduisez l'axe pivotant.
6.
Poussez vers le bas le levier de déclenchement pour libérer le déclencheur.
82
Position
intermédiaire
du plateau
Réf. 60-MAN-08, Rév. A
Position
supérieure
du plateau
E.H. Wachs
