Informations destinées aux installateurs
2.16 Montage du tube de fumées
a) Installer le tube de fumées en pente ascendante vers la cheminée (angle idéal: 45°). Longueur maximale du tube
de fumées: 3 m.
Information!
La longueur d'une partie légèrement ascendante (angle max. de 30°) ou horizontale de ce tube de fu-
mées ne doit pas dépasser 1 m.
b) Eviter les coudes à 90° et opter plutôt pour des coudes à 45°.
c) Raccorder le tuyau à la cheminée si possible dans un angle de 45°.
d) Ne pas introduire le tuyau de fumées trop profondément dans la cheminée.
e) Ne pas maçonner le tuyau de fumées dans la cheminé. Prévoir une entrée du
tuyau flexible dans la cheminée. Le ventilateur de tirage par aspiration peut
propager des bruits nuisibles.
f) VarioWIN est une chaudière en dépression qui satisfait aux exigences
d'étanchéité « N1 » imposées aux installations d'évacuation de fumées selon
les normes EN 1856-1 et EN1856-2. Il convient donc de veiller à une profon-
deur d'insertion suffisante lors du montage (p. ex. en cas d'utilisation de sys-
tèmes de cheminée en acier inoxydable Windhager).
g) Toujours monter les tubes de fumée en orientant le manchon vers le haut
( le côté disposant du diamètre le plus faible des accessoires pour gaz de
fumées en acier inoxydable disposant du diamètre le plus faible s'adapte par-
faitement aux buses de fumées du VarioWIN), afin d'éviter qu'un retour de
condensât ne s'écoule du tube de fumées – fig. 88.
Il convient de fixer les éléments en utilisant des colliers afin de garantir un
surcroît d'étanchéité et de stabilité. Les tuyaux ne doivent pas fléchir.
h) La totalité du tube de fumées doit (en particulier à plus d'1 m de longueur)
être isolé, pour éviter ou minimiser la présence de condensat.
i) Ouverture de mesure pour gaz de fumées: l'ouverture de mesure doit se
trouver hors de la chaudière utiliser par conséquent un tuyau avec ouverture
de mesure (AZB 054) ou percer un trou de Ø 11 mm dans le tube de fumées en
acier inoxydable avec un foret en acier inoxydable également.
Information!
En cas d'alimentation entièrement automatique de pellets, le tube de fumées doit être isolé et les tuyaux
d'alimentation et de retour doivent être remplacés à ce niveau par des tubes en acier incombustibles.
Attention!
Il est interdit d'installer des régulateurs de tirage économiseurs d'énergie ou des clapets de sécurité
contre l'explosion dans une pièce d'habitation. Veuillez tenir compte des prescriptions et directives
légales.
38

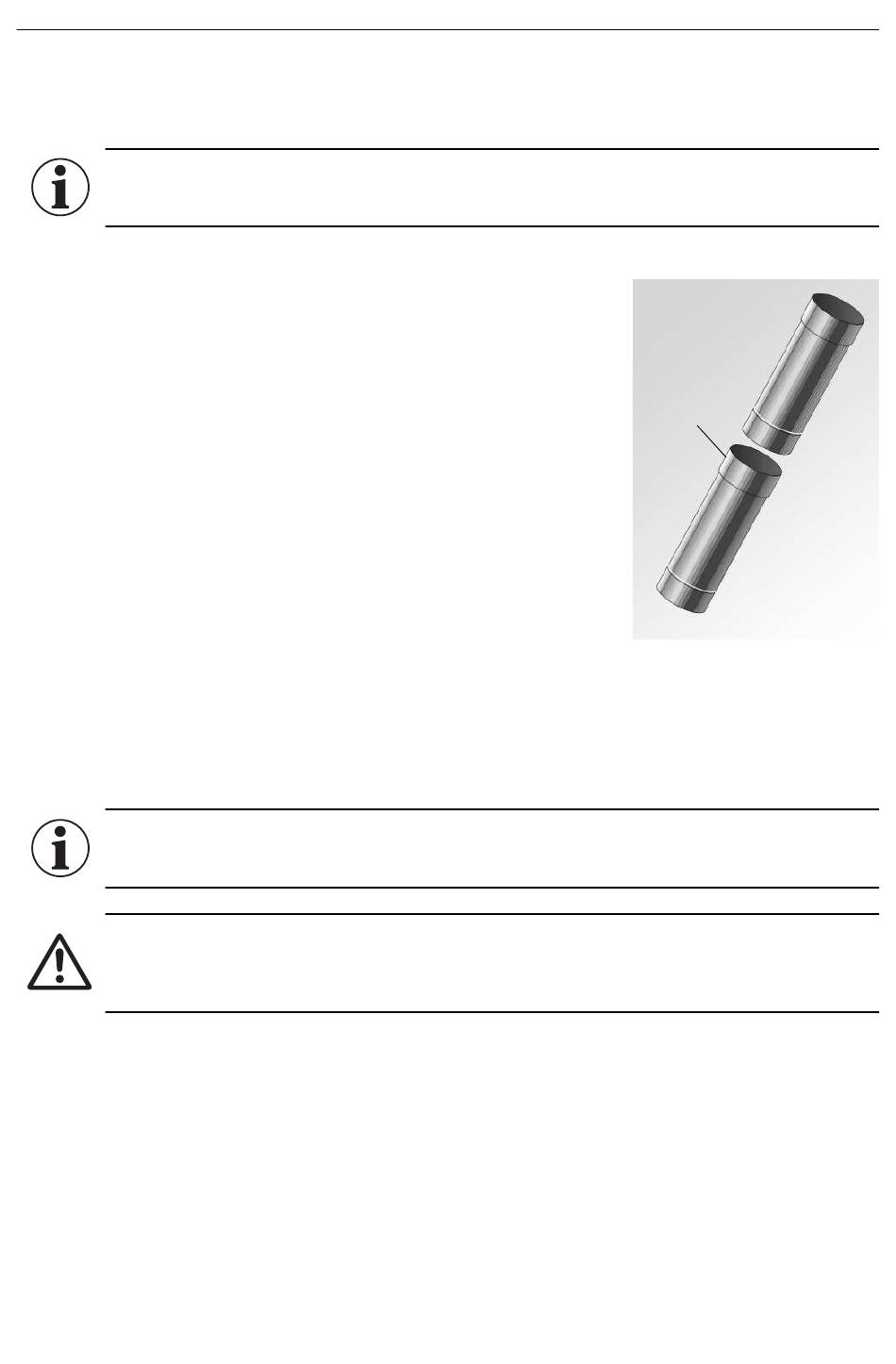

Manchon
