3.
Informations destinées aux électriciens

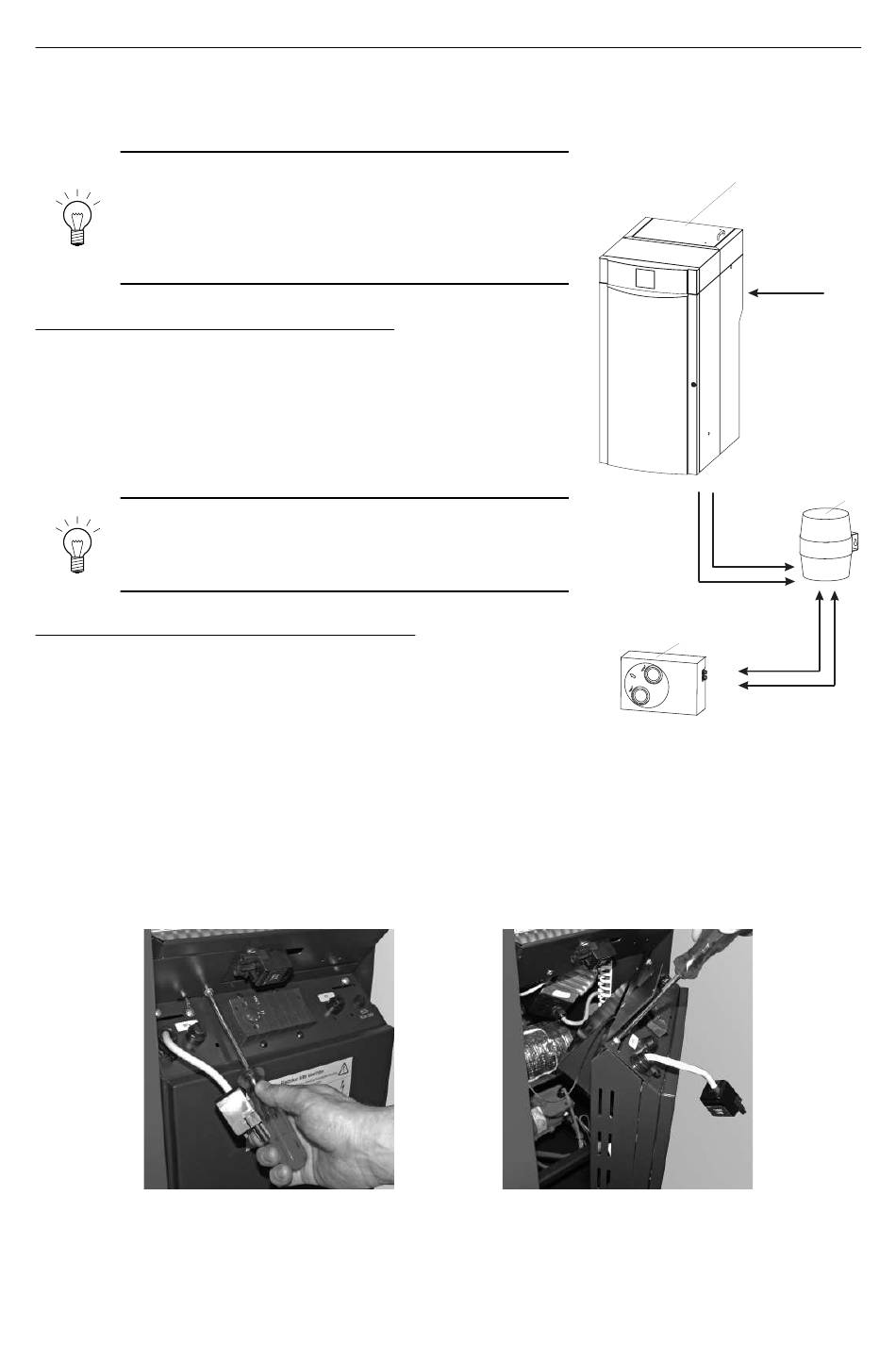

3.1.2 Electrical connections of the suction turbine, changeover unit,
regulation
Remarque!
Chaque câble doit être posé séparément sur les tubes
d'alimentation et de retour. Les câbles et les tuyaux peuvent
être guidés simultanément jusqu'à la turbine d'aspiration
ou à l'unité de commutation, en passant par les manchettes
coupe-feu.
Raccord, cheminée à pellets à turbine d'aspiration
Deux câbles séparés (5 et 8 pôles) sont nécessaires – pour donner droit
à la garantie !
Le diamètre du câble doit être choisi en fonction de la longueur des con-
duites électriques, de façon à toujours assurer une alimentation stable
en électricité à la turbine d'aspiration (min. 220 VAC en charge).
Accessoires recommandés:
Câble plat 5 x 2,5 mm
Remarque!
Le câble à 8 pôles doit être branché sur la turbine d'aspiration,
celleci entraînant le bus LON et étant nécessaire aux tâches
de maintenance.
Raccord, turbine d'aspiration à unité de commutation:
Deux câbles séparés (3 et 4 pôles) sont nécessaires – pour donner
droit à la garantie !
pour donner droit à la garantie !
Câble d'interrupteur de fin de course (très basse tension): min. 3 x 0,5
2
mm
(sans terminaison)
Câble de moteur pour l'unité de commutation (basse tension): 4 x 1,5 mm
Pour accéder au tableau de commande:
– Décrocher la paroi latérale arrière droite et la retirer par le haut.
– Débrancher la fiche secteur de l'appareil et retirer les vis se trouvant derrière cette dernière – fig. 91.
– Sortir le tableau de commande en le faisant basculer, retirer les 2 vis et ôter le revêtement intérieur – fig. 92.
fig. 91
Débrancher la fiche secteur de
l'appareil, retirer la vis
2
2
et 8 x 1 mm
(FIRE 042 ou FIRE 043).
2
fig. 90
fig. 92
retirer deux vis, ôter le
revêtement intérieur
41
1
230 VAC
1 .....VarioWIN
2 .....Turbine d'aspiration
3 .....Unité de commutation
2
2
8 x 1 mm
2
5 x 2,5 mm
3
2
min. 3 x 0,5 mm
2
4 x 1,5 mm
