2. Informations destinées aux installateurs
– Découper l'isolation autour des raccords de chaudière – fig. 18.
Montage de la canalisation montante:
– Effectuer l'étanchéité de la pièce de vissage et d'insertion (7) sur la canalisation montante (6) et sur le raccord de
chaudière inférieur. Reposer l'isolation découpée et monter la canalisation montante – fig. 19.

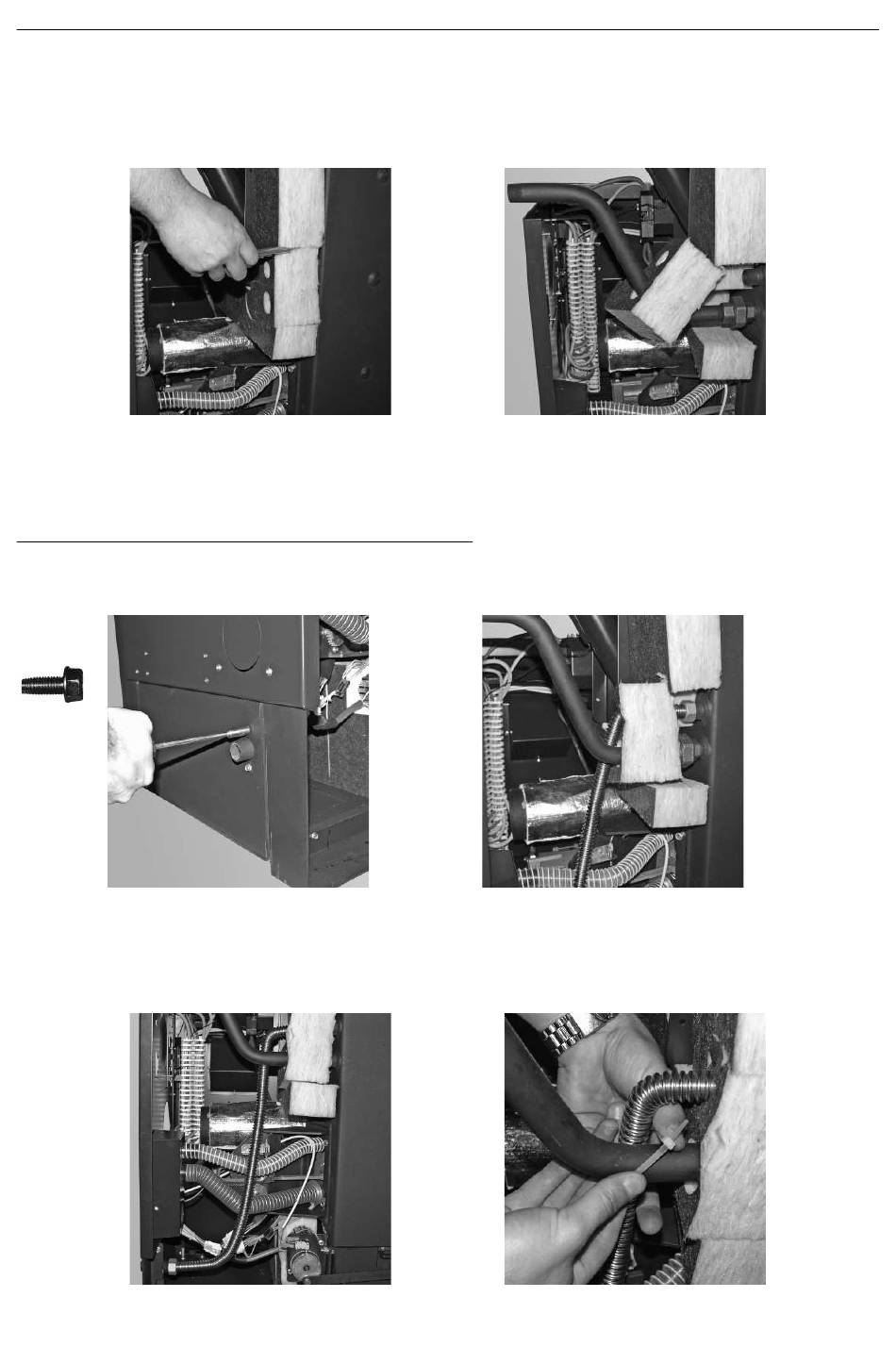

fig. 18 Découper l'isolation
Montage du tube de retour/tube ondulé de retour:
– Fixer le tube de retour (4) avec 2 vis (3) sur la paroi arrière – fig. 20.
a) VarioWIN sans réservoir de compensation de charge LAB:
– Poser le tube ondulé de retour (1) derrière la canalisation montante (6). Passer le tube ondulé á travers lisolation
et le visser sur le raccord de chaudière supérieur avec l'écrou-raccord et le joint Klingerit – fig. 21.
2 x
fig. 20 Fixer le tube de retour avec 2 vis
– Poser le tube ondulé de retour (1) derrière le tube de retour (4) et le visser avec l'écrou-raccord et le joint Klingerit
– fig. 22.
– Fixer le tube ondulé de retour sur la canalisation montante avec le serre-câbles (fig. 23) et replacer l'isolation.
fig. 22 Poser le tube ondulé de retour derrière la cana-
lisation montante vers le tube de retour, visser
fig. 19 Réaliser l'étanchéité du raccord vissé et
monter la canalisation montante
fig. 21 Monter le tube ondulé de retour sur le
raccord de chaudière supérieur
fig. 23 Fixer le tube ondulé de retour sur la canalisati-
on montante avec le serre-câbles
