3

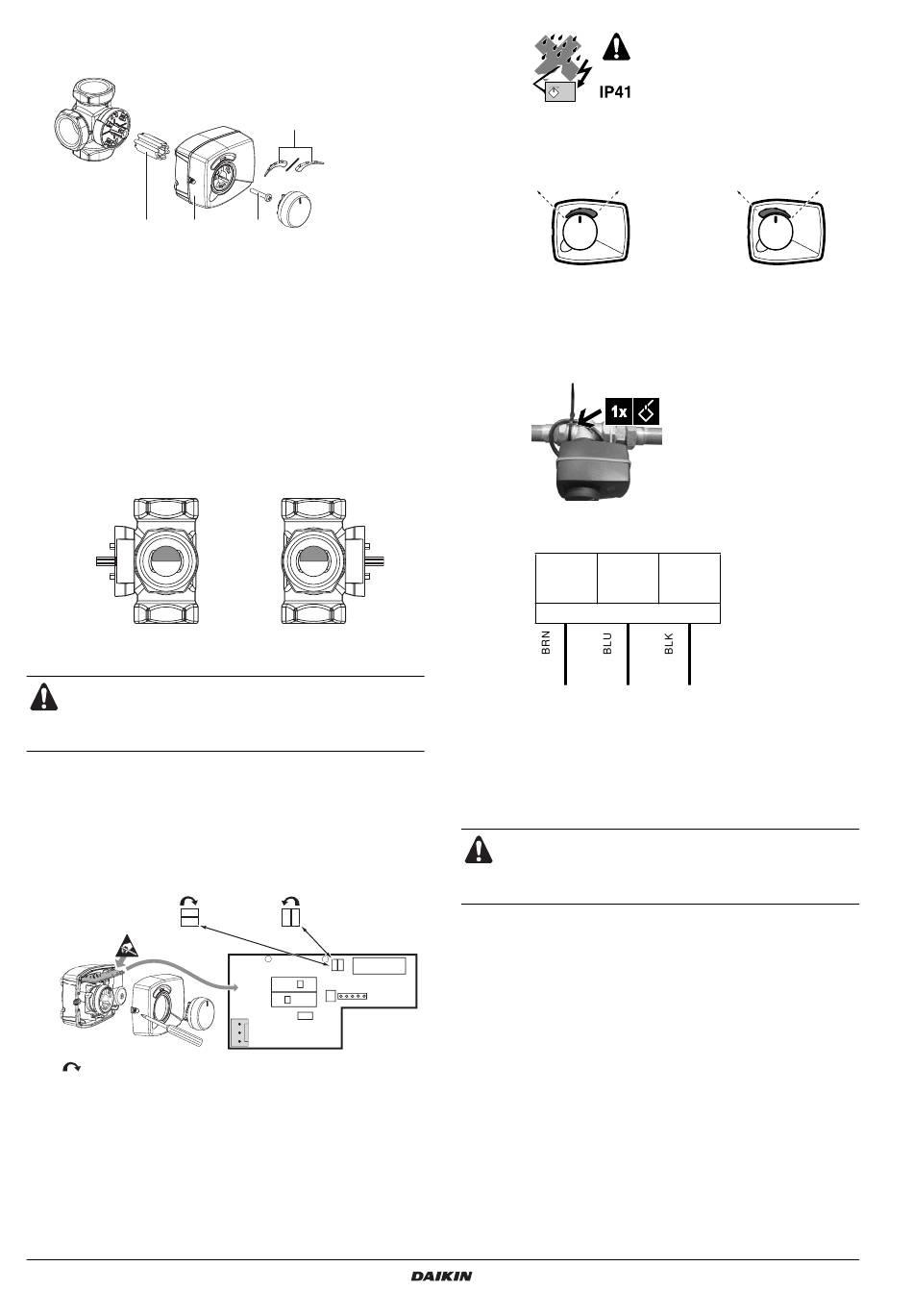

Déballer le corps de la vanne à 3 voies et le moteur de la vanne
à 3 voies.
Vérifier que les accessoires suivants sont livrés avec le moteur.
2
1
1
Manchon
2
Couvercle du moteur de vanne
3
Vis
4
Graduation
4
Poser le corps de la vanne à 3 voies dans la tuyauterie.
•
S'assurer que l'arbre sera positionné de telle manière que le
moteur puisse être monté et remplacé.
•
Placer le manchon sur la vanne et tourner la vanne en
position centrale de la plaque de la graduation.
Vérifier que la vanne est positionnée comme dans la figure ci-
dessous. Elle doit bloquer à 50% le raccord de sortie vers l'eau
chaude sanitaire et également à 50% le raccord de sortie vers
le chauffage de la pièce.
Installation conformément à
figure A et figure B
Si la vanne n'est pas positionnée de cette manière avant le
montage du moteur, la vanne cèdera la place à la fois à
l'eau sanitaire et au chauffage de la pièce pendant le fonc-
tionnement.
5
Si l'installation se fait selon la figure A ou figure D, ouvrir le cou-
vercle du moteur de vanne en desserrant la vis et changer le
cavalier de manière à inverser le sens de rotation de la vanne.
Par défaut, le cavalier est réglé pour une installation selon la
figure B et la figure C.
Installation conformément à
figure A et figure D
Sens de rotation de la vanne
6
Pousser le moteur sur le manchon du moteur.
Veiller à ne pas faire tourner le manchon pendant cette action de
manière à maintenir la position de la vanne comme réglé à
l'étape 4.
Manuel d'installation
4
4
3
Installation conformément à
figure C et figure D
Installation conformément à
figure B et figure C
DIR
2P
Y
N
L
7
8
Placer la graduation sur la vanne comme indiqué ci-dessous.
Ballon d'eau
chaude
Chauffage de
sanitaire
la pièce
Installation conformément à la
figure B et à la figure C
9
Veiller à fixer convenablement le câble d'alimentation électrique
sur le corps de soupape à 3 voies avec un attache-câble à
fournir dans l'illustration ci-dessous.
10 Effectuer le câblage dans l'unité intérieure conformément à la
figure suivante:
8
9
Vanne à 3 voies
L
N
Se reporter également au schéma à la
11 Raccorder l'entrée et la sortie d'eau.
12 Raccorder les tubes d'alimentation en eau chaude et froide.
13 Raccorder la vanne de décharge de pression (non fournie, pres-
sion d'ouverture maximale 10 bar) et vidanger.
Si un tuyau de décharge est raccordé au dispositif de
décharge de pression, il doit être installé en descente per-
manente et dans un environnement exempt de gel. Il doit
être laissé à l'atmosphère.
Ballon d'eau
Chauffage de
chaude
la pièce
sanitaire
Installation conformément à la
figure A et à la figure D
10
Y
page
6.
EKHWS150~300BA3V3 + EKHWS200+300BA3Z2
Ballon d'eau chaude sanitaire pour
système de pompe à chaleur air/eau
4P610547-1 – 2020.01
